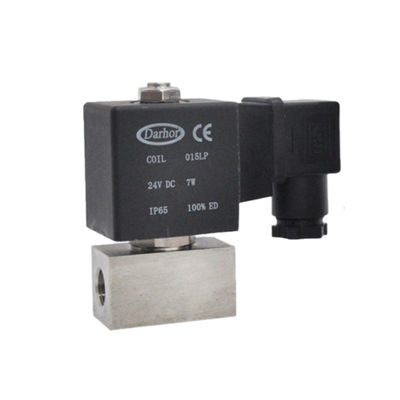

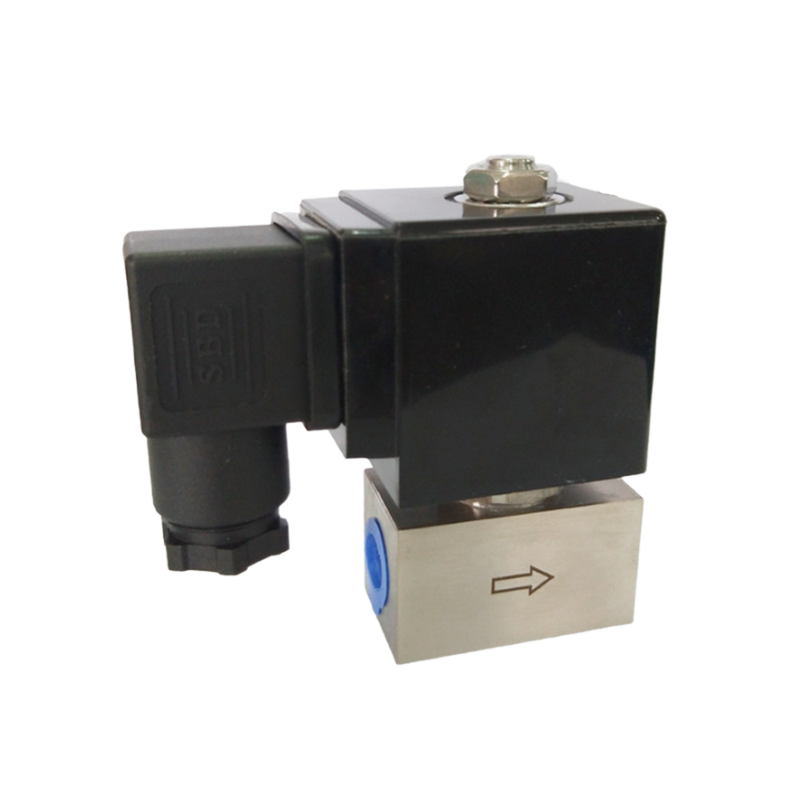

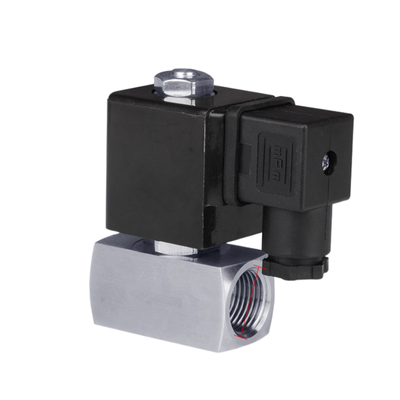

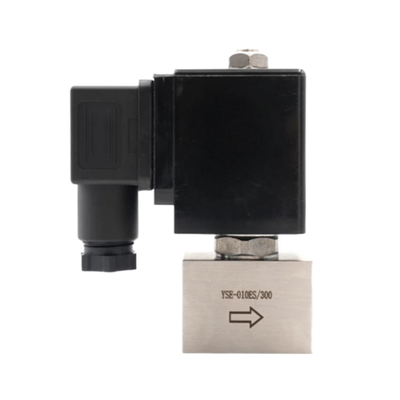

Descrição do produto:
A série SH é uma válvula solenoide de alta pressão normalmente fechada de 2/2, projetada especificamente para controle ON / OFF confiável de vários meios neutros, como ar, água, gás e líquidos.Pode funcionar de forma eficiente sob pressões de até 300 bar (4O sistema de pressão é um sistema de pressão de alta pressão, com uma pressão de pressão superior a 300 PSI, o que o torna adequado para aplicações exigentes de alta pressão.
Esta versátil gama de produtos apresenta dois tipos de operação: ação direta para os tamanhos de orifícios DN1 a DN5 e piloto de pistão operado para os tamanhos de orifícios DN10 a DN25.Esta variedade garante um desempenho óptimo em um amplo espectro de requisitos de fluxoOs modelos de acção directa podem funcionar a partir de uma pressão diferencial de zero, enquanto as versões a pistão-piloto necessitam de uma pressão diferencial mínima para garantir uma comutação fiável.
Construídas com um corpo de aço inoxidável 304 e equipadas com vedações de PTFE, as válvulas da série SH proporcionam durabilidade excepcional, excelente resistência à corrosão,e desempenho hermético mesmo sob condições de pressão extremaOs tamanhos de portas disponíveis variam de 1/4 "a 1", e os tamanhos dos orifícios variam de 1 mm a 25 mm, permitindo um controle de fluxo flexível com valores de Cv que vão de 0,04 a 11.0.
Fabricado em Ningbo, China, com uma capacidade de produção de 20.000 unidades por semana,As válvulas solenoides da série SH são reconhecidas mundialmente pela sua fiabilidade e alta qualidade em várias aplicações de sistemas de alta pressão.
Características:
Este produto possui uma capacidade de alta pressão impressionante, com uma pressão de trabalho máxima de até 300 bar (4,300 PSI).Isto torna-o ideal para aplicações exigentes que exigem desempenho confiável sob condições de pressão intensa.
Com dois modos de operação, suporta controlo de acção directa para o menor de DN1 a DN5 com pressão diferencial zero.A válvula funciona com um mecanismo piloto de pistão, garantindo uma funcionalidade versátil e eficiente.
A válvula é concebida como uma unidade normalmente fechada de 2/2 vias, incorporando um mecanismo de retorno de mola. Esta característica garante que a válvula permaneça fechada quando desactivada,fornecer uma operação à prova de falhas para melhorar a segurança e a fiabilidade.
Construída com um corpo de aço inoxidável 304, a válvula oferece uma resistência à corrosão excepcional e uma robusta integridade estrutural.mesmo em condições ambientais adversas.
Equipada com material de vedação de PTFE, a válvula garante um desempenho superior à prova de vazamento.tornando-os adequados para uma ampla gama de aplicações.
O produto está disponível numa ampla gama de tamanhos de orifícios, de 1 mm a 25 mm. Com valores de Cv variando de 0,04 a 11.0, permite um controlo preciso do caudal adaptado às diversas exigências operacionais.
Além disso, a válvula vem com uma ampla variedade de opções de tamanho de porta, incluindo 1/4 ", 3/8", 1/2", 3/4" e 1 ". Essa flexibilidade permite uma integração perfeita em várias configurações de sistema.
Para acomodar diferentes sistemas de controle, várias opções de tensão estão disponíveis.assegurar a compatibilidade com um amplo espectro de instalações eléctricas.
Por último, apoiado por uma forte capacidade de produção de 20 000 peças por semana e até 100 000 peças por mês, este produto garante uma cadeia de abastecimento fiável capaz de satisfazer as demandas em larga escala.
Parâmetros técnicos:
| Tamanho da porta |
1/4" |
| Tamanho do orificio |
1 mm |
| Voltagem |
12VDC, 24VDC, 24VAC, 110VAC, 220VAC |
| Função |
2 Normalmente fechado |
| Operação |
Ação direta |
| Material do corpo |
Aço inoxidável 304 |
| Pressão de trabalho |
0 a 300 bar |
| Material do selo |
PTFE |
| Número do modelo |
Tamanho do orifício (mm) |
Tamanho da porta ( polegadas) |
Resumo de vida |
Intervalo de pressão de trabalho (bares) |
| Normalmente fechado |
Normalmente aberto |
220VAC |
24VDC |
| SH-010ES |
1 |
1/4", 3/8" |
0.04 |
0 a 300 |
0-150 |
0-150 |
| SH-015ES |
1.2 |
0.08 |
0-250 |
0-120 |
0 a 60 |
| SH-020ES |
2 |
0.15 |
0-180 |
0-70 |
0-35 |
| SH-025ES |
2.5 |
0.2 |
0-110 |
0 a 45 |
0 a 20 |
| SH-030ES |
3 |
0.25 |
0 a 80 |
0-40 |
0 a 15 |
| SH-040ES |
4 |
0.6 |
0-40 |
0 a 15 |
0 a 5 |
| SH-050ES |
5 |
0.9 |
0 a 25 |
0 a 8 |
_ |
| SH-10ES |
10 |
3/8" |
3.5 |
6-160 |
6-120 |
6 a 50 |
| SH-15ES |
15 |
1/2" |
4.7 |
| SH-20ES |
20 |
Três terços. |
7 |
| SH-25ES |
25 |
Um. |
11 |
Aplicações:
Sistemas hidráulicos
O controlo hidráulico de alta pressão desempenha um papel crucial nas máquinas e equipamentos industriais, assegurando uma operação eficiente e fiável em vários processos de fabrico.
Sistemas pneumáticos
Estes sistemas gerem o ar e o gás de alta pressão, essenciais para a automação e as linhas de processamento, proporcionando um controlo preciso e aumentando a produtividade.
Corte por jato de água
Ao utilizar o controle ON / OFF da água de alta pressão, a tecnologia de corte a jato de água é amplamente utilizada para fins de corte e limpeza em várias indústrias.
Indústria do petróleo e do gás
No setor do petróleo e do gás, o controlo dos fluidos e gases de alta pressão é fundamental durante as operações de extracção, processamento e distribuição para manter a segurança e a eficiência.
Processamento químico
As instalações químicas exigem um controlo especializado de fluidos corrosivos e de alta pressão para facilitar várias reações e processos de forma segura e eficaz.
Teste e medição
Os sistemas de controlo de alta pressão são parte integrante das plataformas de ensaio de pressão e dos equipamentos de calibração, garantindo a precisão e a precisão das medições.
Equipamento industrial
As máquinas de fabricação e processamento dependem de um controle confiável de fluidos de alta pressão para otimizar o desempenho e manter a estabilidade operacional.
Laboratórios de investigação
Em ambientes de pesquisa, o controle preciso de fluidos de alta pressão é necessário para conduzir configurações experimentais que exigem ambientes controlados e coleta precisa de dados.
