Descrição do produto:

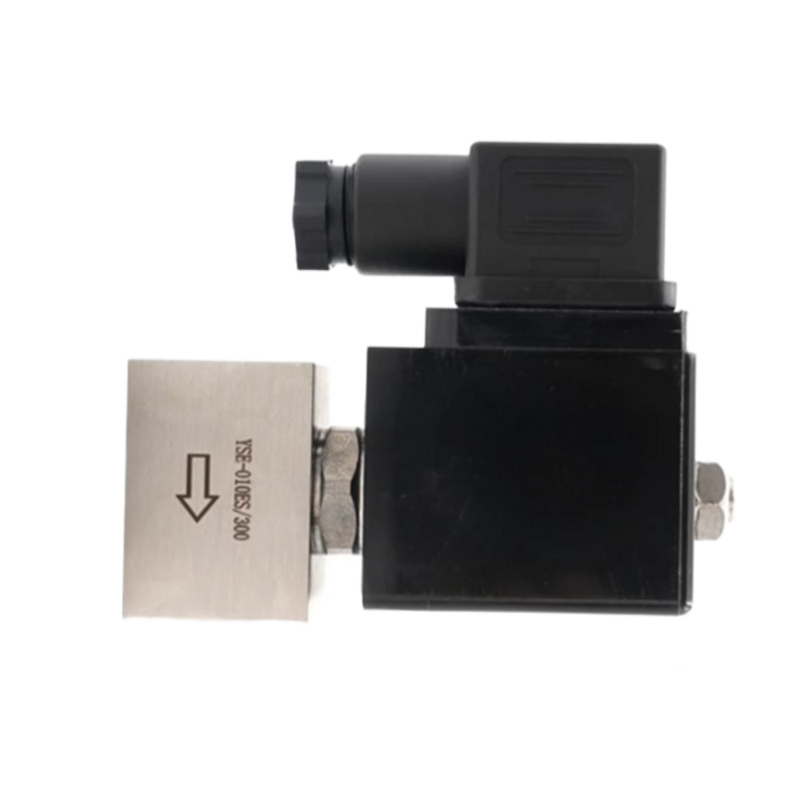

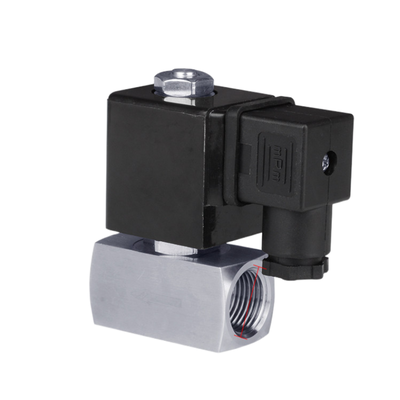

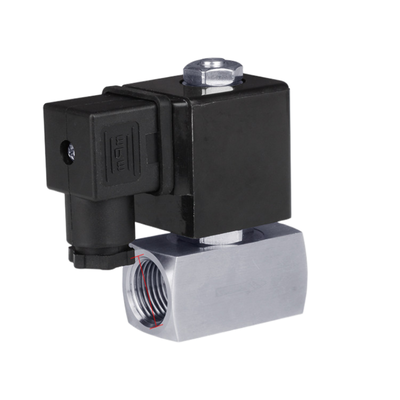

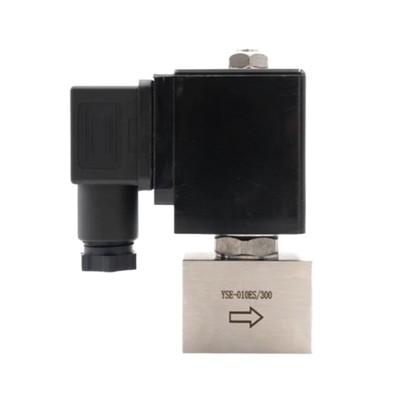

A Série SH é uma válvula solenóide de alta pressão normalmente fechada de 2/2 vias projetada para fornecer controle ON/OFF confiável para vários meios neutros, incluindo ar, água, gás e líquidos. Ele é capaz de suportar pressões de até 300 bar (4.300 PSI), tornando-o adequado para aplicações industriais exigentes.
Esta série versátil inclui modelos de ação direta e modelos operados por pistão para acomodar uma ampla gama de requisitos de vazão. As válvulas de ação direta estão disponíveis para tamanhos de orifício que variam de DN1 a DN5 e podem funcionar a partir de pressão diferencial zero. Em comparação, as válvulas operadas por pistão e piloto cobrem tamanhos de orifício de DN10 a DN25 e requerem uma pressão diferencial mínima para operar de forma confiável.
Construídas com um corpo durável em aço inoxidável 304 e equipadas com materiais de vedação PTFE, as válvulas da série SH oferecem excepcional resistência à corrosão e desempenho à prova de vazamentos, mesmo sob condições de pressão extrema. Esta construção robusta garante vida útil duradoura e desempenho confiável em sistemas críticos.
A série SH oferece uma variedade de tamanhos de porta de 1/4″ a 1″ e tamanhos de orifício de 1 mm a 25 mm, proporcionando opções flexíveis de controle de fluxo. A capacidade de fluxo (Cv) varia de 0,04 a 11,0, atendendo a diversas necessidades de aplicação.
Fabricadas em Ningbo, China, com capacidade de produção de 20.000 peças por semana, as válvulas solenóides da Série SH são amplamente reconhecidas globalmente por sua alta qualidade e confiabilidade em aplicações de sistemas de alta pressão.
Características:
Capacidade de alta pressão:A válvula foi projetada para suportar pressões máximas de trabalho que chegam a 300 bar (4.300 PSI), tornando-a adequada para aplicações exigentes de alta pressão onde confiabilidade e resistência são cruciais.
Modos de operação dupla:Possui dois modos de operação para acomodar diferentes requisitos de fluxo. O modo de ação direta é ideal para pequenos orifícios variando de DN1 a DN5 e opera efetivamente a partir de pressão diferencial zero. Para orifícios maiores, abrangendo DN10 a DN25, o modo operado por pistão piloto garante um controle eficiente.
Função normalmente fechada de 2/2 vias:Equipada com mecanismo de retorno por mola, a válvula permanece fechada quando desenergizada. Este design à prova de falhas garante o fechamento durante a perda de energia, aumentando a segurança e a confiabilidade do sistema.
Corpo em aço inoxidável 304:Construído com aço inoxidável SS304 premium, o corpo da válvula oferece excelente resistência à corrosão e mantém a integridade estrutural durante serviço de longo prazo, mesmo em condições ambientais adversas.
Material de vedação PTFE:As vedações de PTFE de alto desempenho proporcionam excelente estanqueidade, resistência química superior e estabilidade térmica, garantindo desempenho de vedação confiável em diversas aplicações.
Ampla faixa de orifícios:Os tamanhos de orifício disponíveis variam de 1 mm a 25 mm, com valores de Cv entre 0,04 e 11,0. Esta ampla gama permite um controle de fluxo preciso, adaptado às diversas necessidades de aplicação.
Ampla faixa de tamanho de porta:A válvula é oferecida em vários tamanhos de porta, incluindo 1/4″, 3/8″, 1/2″, 3/4″ e 1″, proporcionando flexibilidade para integração em várias configurações de sistema.
Várias opções de tensão:Projetada para compatibilidade com vários sistemas de controle, a válvula suporta entradas de tensão de 12 VCC, 24 VCC, 24 VCA, 110 VCA e 220 VCA (50/60 Hz), permitindo ambientes de instalação versáteis.
Alta capacidade de produção:Com uma capacidade de produção de 20.000 unidades por semana e até 100.000 unidades mensais, o fornecedor garante um fornecimento confiável e estável para atender pedidos de grandes volumes com eficiência.
Parâmetros técnicos:
| Tensão |
12 VCC, 24 VCC, 24 VCA, 110 VCA, 220 VCA |
| Função |
2 vias normalmente fechadas |
| Operação |
Ação Direta |
| Tamanho do orifício |
1 mm |
| Pressão de Trabalho |
0 a 300 barras |
| Material do corpo |
Aço inoxidável 304 |
| Material de vedação |
PTFE |
| Tamanho da porta |
1/4'' |
| Modelo não |
Tamanho do orifício (mm) |
Tamanho da porta (polegadas) |
cv |
Faixa de pressão de trabalho (bar) |
| Normalmente fechado |
Normalmente aberto |
220 VCA |
24V CC |
| SH-010ES |
1 |
1/4", 3/8" |
0,04 |
0-300 |
0-150 |
0-150 |
| SH-015ES |
1.2 |
0,08 |
0-250 |
0-120 |
0-60 |
| SH-020ES |
2 |
0,15 |
0-180 |
0-70 |
0-35 |
| SH-025ES |
2,5 |
0,2 |
0-110 |
0-45 |
0-20 |
| SH-030ES |
3 |
0,25 |
0-80 |
0-40 |
0-15 |
| SH-040ES |
4 |
0,6 |
0-40 |
0-15 |
0-5 |
| SH-050ES |
5 |
0,9 |
0-25 |
0-8 |
_ |
| SH-10ES |
10 |
3/8" |
3.5 |
6-160 |
6-120 |
6-50 |
| SH-15ES |
15 |
1/2" |
4.7 |
| SH-20ES |
20 |
3/4" |
7 |
| SH-25ES |
25 |
1" |
11 |
Aplicações:
Sistemas Hidráulicos
Os sistemas hidráulicos desempenham um papel crucial no gerenciamento do controle hidráulico de alta pressão em diversas máquinas e equipamentos industriais. Esses sistemas garantem uma operação eficiente controlando com precisão o movimento e a força dos fluidos sob pressão.
Sistemas Pneumáticos
Os sistemas pneumáticos são essenciais para o controle de ar e gás de alta pressão, principalmente em processos de automação e linhas de produção. Eles fornecem energia e controle confiáveis para uma ampla gama de aplicações industriais.
Corte a jato de água
O corte por jato de água utiliza mecanismos de controle ON/OFF para regular o fluxo de água de alta pressão. Essa tecnologia é amplamente aplicada em tarefas de corte e limpeza, oferecendo precisão e eficiência sem uso de calor.
Indústria de Petróleo e Gás
O setor de petróleo e gás depende de um controle sofisticado de fluidos e gases de alta pressão durante as etapas de extração, processamento e distribuição. O gerenciamento eficaz aqui é vital para a segurança e a otimização dos processos.
Processamento Químico
Em fábricas de produtos químicos, é fundamental controlar fluidos corrosivos e de alta pressão. Sistemas especializados são projetados para lidar com essas condições exigentes para manter a integridade e a segurança operacionais.
Teste e Medição
O controle de alta pressão é essencial para equipamentos de teste de pressão e equipamentos de calibração. Essas aplicações exigem regulamentação precisa para garantir medições precisas e padrões de desempenho confiáveis.
Equipamentos Industriais
Nas máquinas de fabricação e processamento, o controle de fluidos de alta pressão é fundamental para a operação de equipamentos industriais. Esses controles ajudam a manter a consistência, a eficiência e a segurança em vários processos.
Laboratórios de Pesquisa
Laboratórios de pesquisa empregam controle preciso de fluidos em configurações experimentais de alta pressão. Esse controle meticuloso é necessário para conduzir experimentos científicos precisos e promover o desenvolvimento tecnológico.
Suporte e Serviços:
Nossas válvulas solenóides pneumáticas são projetadas para oferecer desempenho confiável e eficiente em diversas aplicações industriais. Para suporte técnico, nossa equipe de especialistas está disponível para auxiliar com orientações de instalação, solução de problemas e dicas de manutenção para garantir uma operação ideal.
Fornecemos serviços abrangentes, incluindo assistência na seleção de produtos, consultoria de integração de sistemas e soluções personalizadas adaptadas às suas necessidades específicas. Documentação detalhada do produto, incluindo folhas de dados, diagramas de fiação e manuais de operação, está disponível para ajudá-lo a compreender os recursos e capacidades da válvula.
Além disso, oferecemos treinamentos e workshops para aprimorar o conhecimento e as habilidades de sua equipe no manuseio e manutenção de válvulas solenóides pneumáticas. Nosso compromisso é garantir que suas operações funcionem sem problemas, com tempo de inatividade mínimo, por meio de suporte e serviços proativos.
Para serviços de garantia e reparo, aderimos a rígidos padrões de qualidade para restaurar suas válvulas às condições máximas imediatamente. Atualizações regulares e melhorias de produtos são comunicadas para mantê-lo informado sobre os últimos avanços e práticas recomendadas.
Embalagem e envio:
Embalagem e envio de produto para válvula solenóide pneumática
Cada válvula solenóide pneumática é cuidadosamente embalada para garantir proteção máxima durante o transporte. A válvula é primeiro embrulhada em plástico bolha antiestático para evitar qualquer dano causado por choques ou vibrações. Em seguida, ele é colocado dentro de uma caixa de papelão resistente e personalizada que fornece amortecimento e estabilidade adicionais.
Para pedidos em grandes quantidades, várias unidades são organizadas de forma segura em uma caixa maior com divisórias para evitar movimento e possível impacto entre válvulas individuais. Todos os materiais de embalagem utilizados são ecologicamente corretos e atendem aos padrões internacionais de remessa.
As opções de envio incluem frete aéreo expresso, frete marítimo e serviços de correio padrão, dependendo das necessidades e do destino do cliente. Cada remessa é etiquetada com instruções de manuseio, informações do produto e detalhes de rastreamento para garantir uma entrega segura e oportuna.
Antes do envio, todos os produtos passam por uma inspeção final de qualidade para confirmar a embalagem adequada e a funcionalidade da válvula. Nós nos esforçamos para entregar nossas válvulas solenóides pneumáticas em perfeitas condições, prontas para instalação e uso imediato.
