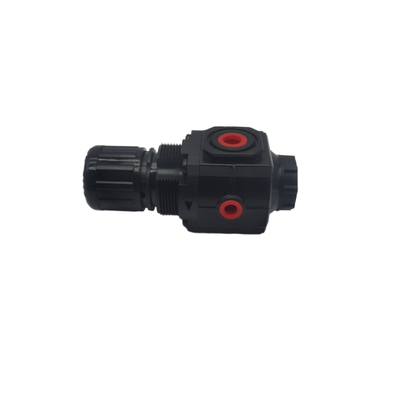

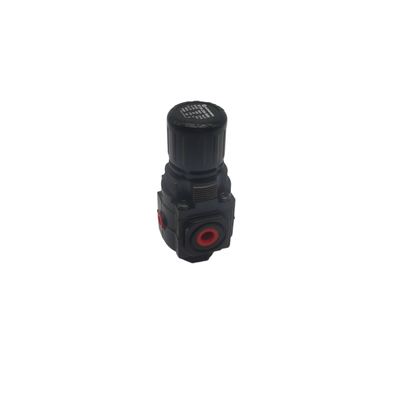

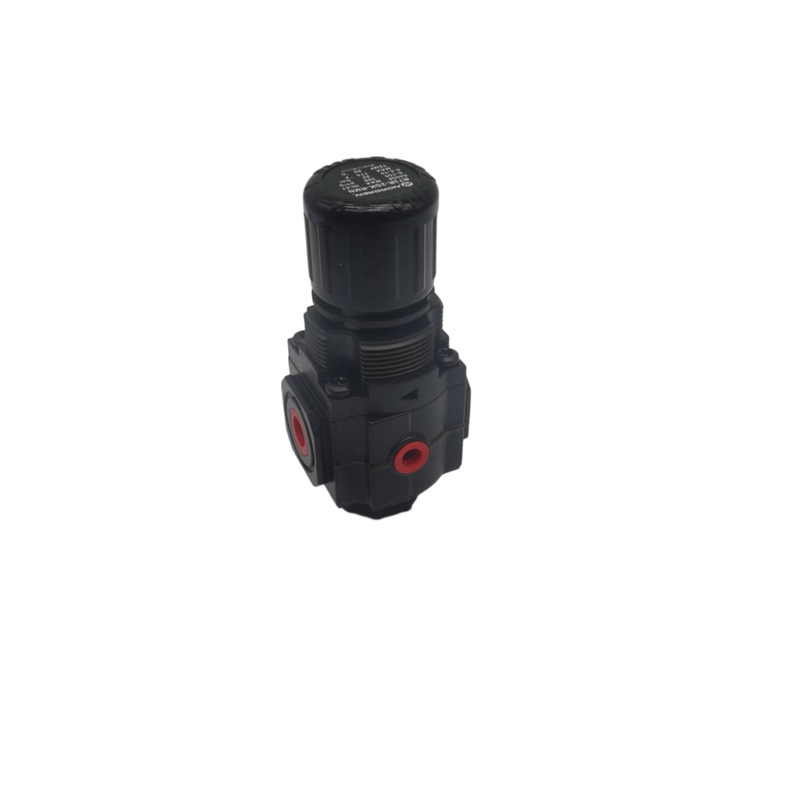

Norgren R18‐B05‐RNLG R18‐C05‐RNLG Pneumático Piloto Operado Função de alívio da válvula de regulação Minimizar o desvio da pressão de saída Ideal para equipamentos com posições de instalação de difícil acesso

Descrição do produto:

A gama de reguladores de pressão Norgren oferece um controlo preciso e fiável da pressão do ar comprimido em vários sistemas pneumáticos industriais.Esta linha de produtos abrangente abrange vários tipos de reguladores para atender a diferentes necessidades de aplicação, incluindo os reguladores em miniatura da série R07, os reguladores modulares Excelon da série R72G, R73G e R74G, os reguladores em linha de grandes portas da série R17,com uma tensão de saída superior a 50 V,Estes dispositivos asseguram que a pressão a jusante permanece estável, independentemente de eventuais flutuações da pressão de entrada ou de alterações na procura de fluxo.salvaguardando assim os equipamentos pneumáticos e mantendo um desempenho operacional consistente.

A série R07 é adaptada especificamente para ambientes de instalação compactos. Estes reguladores em miniatura possuem um corpo de zinco durável combinado com um capô de acetal, complementado por um binário de baixo torque,com um comando de regulação não ascendente, equipado com um bloqueio de ação rápida para facilitar o usoOs modelos da série Excelon R72G, R73G e R74G possuem uma concepção de válvula equilibrada que reduz eficazmente o impacto das variações da pressão de entrada na pressão de saída.Estes reguladores podem ser implantados como unidades em linha independentes ou integrados em um sistema modular de preparação de ar Excelon usando conexões Quickclamp para maior flexibilidade.

Para aplicações que exigem taxas de fluxo elevadas, os reguladores da série R17 são uma escolha ideal.tornando-os adequados para configurações pneumáticas mais exigentesEnquanto isso, a série R18 inclui reguladores pilotados concebidos para sistemas em que a regulação da pressão deve ser gerida em locais de difícil acesso.Estes reguladores pilotos podem ser instalados remotamente e fornecem uma capacidade de fluxo de alívio excepcionalmente alta para manter a estabilidade do sistema.

Todos os reguladores de pressão Norgren nesta gama são compatíveis com ar comprimido, argônio e gases de nitrogênio.Dependendo do modelo específicoAlém disso, a sua concepção de alívio permite reduzir a pressão a jusante em situações em que o sistema se torna sem saída, garantindo uma operação segura e eficiente.

Características:

A nossa linha de produtos inclui uma gama completa de tamanhos, desde a miniatura G1/8 (R07) até a grande porta G2 (R18).Esta ampla variedade garante a compatibilidade com praticamente qualquer requisito do sistema pneumático, tornando mais fácil encontrar o ajuste perfeito para a sua aplicação.

Com o design de válvula equilibrada nas séries R72G, R73G e R74G, esses reguladores minimizam o impacto das flutuações da pressão de entrada na pressão de saída.Isto resulta numa regulação de pressão estável e consistente, aumentando a fiabilidade do sistema.

A função de operação de alívio permite uma redução controlada da pressão a jusante quando o sistema está em um beco sem saída.Prevenção de danos ou perigos potenciais.

Os reguladores R72G, R73G e R74G são projetados com o Sistema Excelon Modular, permitindo uma rápida fixação a filtros, oleantes, válvulas de arranque suave e adaptadores de tubos através de conexões Quickclamp.Esta modularidade simplifica os processos de instalação e manutenção.

A série R07 possui um corpo de zinco compacto combinado com um capô de acetalo, ideal para instalações onde as restrições de espaço são uma preocupação.Este pequeno fator de forma não compromete o desempenho ou a durabilidade.

Tanto a série R07 como a série Excelon estão equipadas com um botão de ajuste de baixo binário, sem elevação, com um mecanismo de ação rápida.o botão bloqueia a configuração de pressão com segurança para evitar alterações acidentais.

Estes reguladores permitem a desmontagem sem ferramentas, permitindo uma fácil manutenção sem a necessidade de remover a unidade da linha de ar.

A série R18 oferece uma variante operada por piloto que suporta a regulação da pressão em locais de difícil acesso.Esta opção de instalação com piloto remoto aumenta a usabilidade em sistemas pneumáticos complexos.

Proporcionando um fluxo de alívio excepcionalmente alto, a série R18 garante uma redução rápida da pressão a jusante quando necessário.

A série R17 oferece caudais de até 441 SCFM, enquanto a série R18 suporta caudais de até 2000 SCFM, acomodando efetivamente aplicações pneumáticas de alto volume.

Nossos reguladores cobrem uma ampla faixa de pressão para atender a várias necessidades: R07 opera de 0,3 a 7 bar; R72G, R73G e R74G operam até 10 bar; R17 suporta até 8,5 bar; e R18 atinge até 17 bar.

A tolerância à temperatura também é extensa, com R07 funcionando entre -20°C e +65°C, R72G entre -34°C e +65°C, R73G/R74G entre -34°C e +80°C e R18 entre -20°C e +80°C.

Para garantir a durabilidade e a resistência à corrosão, os corpos dos reguladores são fabricados com materiais de alta qualidade: o zinco é utilizado nos modelos R07 e R72G, enquanto o alumínio é utilizado nos modelos R73G, R74G, R17,série R18.

As vedações padrão NBR (nitril) são utilizadas para fornecer desempenho confiável com ar comprimido e gases inertes, garantindo vedação apertada e longa vida útil.

As portas de medidor de vazão são incorporadas no projeto, permitindo o monitoramento da pressão sem restringir o fluxo de ar.

Dependendo do modelo, os manômetros de pressão estão disponíveis como acessórios incluídos ou opcionais, proporcionando flexibilidade para satisfazer diferentes requisitos de monitorização.

Parâmetros técnicos:

Aplicações:

O controle preciso da pressão desempenha um papel crucial no funcionamento de atuadores, cilindros e válvulas pneumáticos utilizados em todas as linhas de fabricação.Assegurar uma regulamentação precisa aumenta a eficiência e a fiabilidade dos processos industriais automatizados.

A manutenção de um suprimento de ar regulado é essencial para o desempenho ideal de várias ferramentas pneumáticas, como chaveiras de ar, chaveiras de impacto e pistolas de pulverização.A pressão constante garante que estas ferramentas funcionem de forma eficaz e segura.

Equipamentos como máquinas de preenchimento de formulários, sistemas de rotulagem e dispositivos de embalagem exigem pressão de ar estável para funcionar sem problemas.A regulamentação adequada ajuda a manter a qualidade das embalagens e a velocidade da produção.

Na indústria de alimentos e bebidas, o ar limpo e controlado com precisão é vital para as máquinas de embalagem e processamento, o que ajuda a manter as normas de higiene e a manter a integridade do produto.

Sistemas como transportadores, máquinas de recolha e colocação e equipamentos de manipulação de vácuo beneficiam significativamente de um controlo preciso da pressão.Isto garante o movimento e manuseio consistentes dos materiais em toda a linha de produção.

A regulação do ar é necessária para as máquinas têxteis envolvidas na tecelagem, no tricô e no processamento de fios.

Nas fábricas de montagem de automóveis, os suprimentos de ar regulados suportam lojas de pintura, ferramentas de montagem e dispositivos de teste.Uma gestão fiável da pressão contribui para melhorar a eficiência e a precisão da produção de veículos.

Os reguladores pilotados R18 são projetados para regulação de pressão em locais difíceis de acessar. Estes reguladores garantem um desempenho estável mesmo em ambientes remotos ou difíceis.

Os reguladores modulares Excelon fornecem a capacidade de gerar várias pressões reguladas a partir de um único fornecimento de ar.Esta modularidade simplifica os sistemas pneumáticos complexos consolidando o controlo da pressão.

Para qualquer aplicação que exija uma regulação precisa e estável do ar comprimido ou dos gases inertes, são essenciais soluções de controlo de pressão fiáveis.Estes sistemas suportam uma ampla gama de operações pneumáticas em várias indústrias.

Apoio e Serviços:

Nossas unidades de lubrificador regulador de filtros pneumáticos (FRL) são projetadas para garantir o melhor desempenho e longevidade de seus sistemas pneumáticos, fornecendo um suprimento de ar limpo, regulado e lubrificado.Instalação adequada, manutenção e solução de problemas são essenciais para maximizar a eficiência e a fiabilidade destes produtos.

Instalação:Assegurar-se de que a unidade FRL está instalada na direção correta do fluxo de ar indicada pela seta no corpo. Montar a unidade verticalmente para permitir uma drenagem e lubrificação adequadas.Usar acessórios apropriados e evitar apertar demais para evitar danos.

Operação:O filtro elimina os contaminantes e a umidade do ar comprimido. O regulador mantém uma pressão de saída constante, ajustável através do botão de comando.O lubrificador adiciona uma quantidade controlada de óleo ao fluxo de ar para lubrificar componentes a jusante.

Manutenção:Verifique e drene regularmente a tigela de filtro para remover a água e os detritos acumulados.Inspeccionar periodicamente os vedações e os componentes para verificar o desgaste ou danos e substituí-los conforme necessário.

Solução de problemas:Se houver queda na pressão do ar, verifique se os filtros estão entupidos ou se há vazamentos.A pressão de saída instável pode ser corrigida ajustando o botão do regulador ou inspecionando o diafragma interno em busca de danos.

Precauções de segurança:Sempre pressurizar o sistema antes de efectuar a manutenção.Seguir todos os regulamentos e orientações locais de segurança ao trabalhar com equipamentos pneumáticos.

Para obter apoio adicional e informações técnicas pormenorizadas, consulte o manual do produto ou contacte o seu distribuidor autorizado.

Embalagem e transporte:

Embalagem do produto:O lubrificante regulador de filtros pneumáticos é embalado em uma caixa de cartão durável e de alta qualidade para garantir a proteção durante o transporte.Cada unidade é enrolada em borracha antiestática para evitar qualquer dano por choques ou vibraçõesA embalagem inclui um rótulo claro com as especificações do produto, instruções de manuseio e informações de segurança.um manual de instruções e um cartão de garantia estão incluídos no pacote para facilitar o uso.

Transporte marítimo:O produto é enviado através de serviços de correio confiáveis com opções de rastreamento disponíveis para todas as encomendas.É manuseado cuidadosamente para manter a integridade do produto e entregue dentro do prazo estimadoPara encomendas em massa, as unidades são embaladas em caixas resistentes com material de amortecimento adequado para evitar danos.Atendimento às diferentes necessidades e locais dos clientesAs remessas internacionais cumprem todos os regulamentos de importação/exportação relevantes para garantir a entrega sem problemas.
