Descrição do Produto:
A linha de reguladores de pressão Norgren oferece controle preciso e confiável da pressão do ar comprimido em diversos sistemas pneumáticos industriais. Esta linha de produtos apresenta vários tipos de reguladores para atender a diferentes aplicações, incluindo reguladores miniatura da série R07, reguladores modulares Excelon das séries R72G, R73G e R74G, reguladores em linha maiores da série R17 e reguladores de alto fluxo operados por piloto da série R18. Esses dispositivos garantem uma pressão downstream estável, compensando flutuações na pressão de entrada e na demanda de fluxo, o que ajuda a proteger equipamentos pneumáticos e a manter um desempenho operacional consistente.

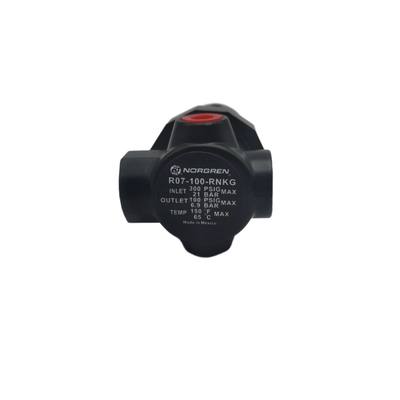

Os reguladores miniatura da série R07 são projetados para espaços compactos, construídos com corpo de zinco e tampa de acetal. Eles também incluem um botão de ajuste de baixo torque e não ascendente equipado com uma trava de ação rápida para ajustes de pressão fáceis e seguros. Enquanto isso, a série Excelon — compreendendo os modelos R72G, R73G e R74G — apresenta um design de válvula balanceada que minimiza o impacto das mudanças na pressão de entrada na pressão de saída. Estes podem ser instalados em linha ou integrados em um sistema modular de preparação de ar Excelon usando conexões Quickclamp, oferecendo opções de instalação flexíveis.
Para aplicações que exigem altas taxas de fluxo, a série R17 fornece regulagem para grandes tamanhos de porta de até G1-1/2, suportando taxas de fluxo de até 441 SCFM. A série R18 inclui reguladores operados por piloto projetados para sistemas onde o controle de pressão é necessário em locais inacessíveis. O regulador piloto pode ser instalado remotamente, fornecendo fluxo de alívio excepcionalmente alto para garantir a segurança e a eficiência do sistema.
Todos os modelos da coleção de reguladores de pressão Norgren são compatíveis com ar comprimido, argônio e nitrogênio, suportando pressões máximas de entrada de até 31 bar (450 psi), dependendo do tipo específico de regulador. Além disso, seu design de alívio permite a redução da pressão downstream quando o sistema está em fim de curso, aumentando ainda mais a proteção e o controle do sistema.
Características:
A linha de produtos oferece uma gama completa de tamanhos , atendendo a quase todas as necessidades de sistemas pneumáticos. Os tamanhos variam do miniatura G1/8 (R07) ao de porta grande G2 (R18), garantindo compatibilidade com uma ampla variedade de aplicações.
Apresentando um design de válvula balanceada , as séries R72G, R73G e R74G minimizam o impacto das mudanças na pressão de entrada na pressão de saída. Isso resulta em regulagem de pressão estável e consistente, aumentando a confiabilidade do sistema.
A capacidade de operação com alívio permite a redução controlada e segura da pressão downstream quando o sistema está em fim de curso, garantindo que a pressão seja liberada sem risco.
Com o sistema modular Excelon , os reguladores R72G, R73G e R74G podem ser facilmente combinados com filtros, lubrificadores, válvulas de partida suave e adaptadores de tubulação usando conexões quickclamp. Essa modularidade simplifica a instalação e a manutenção.
A série R07 é projetada com um corpo miniatura e compacto de zinco combinado com uma tampa de acetal, ideal para instalações onde o espaço é limitado.
Tanto a série R07 quanto a Excelon incorporam um botão de ajuste de baixo torque e não ascendente com um mecanismo de ação rápida que trava a configuração de pressão quando pressionado, evitando ajustes não intencionais.
A manutenção é simplificada graças à funcionalidade de desmontagem sem ferramentas , que permite que os componentes sejam desmontados sem a necessidade de ferramentas ou remoção da linha de ar.
A série R18 oferece uma opção operada por piloto , permitindo a regulagem de pressão de locais remotos ou inacessíveis, adicionando flexibilidade ao projeto do sistema.
Notavelmente, a série R18 fornece capacidades de fluxo de alívio excepcionalmente alto , permitindo a rápida redução da pressão downstream quando necessário.
Altas capacidades de fluxo estão disponíveis com a série R17 fornecendo taxas de fluxo de até 441 SCFM, e a série R18 atingindo até 2000 SCFM, suportando aplicações de serviço pesado.
A linha de produtos suporta uma ampla faixa de pressão para acomodar vários requisitos: 0,3-7 bar para R07; 0,3-10 bar para R72G/R73G/R74G; 0,3-8,5 bar para R17; e 0,16-17 bar para R18.
As temperaturas de operação cobrem um amplo espectro com R07 classificado para -20°C a +65°C; R72G de -34°C a +65°C; R73G e R74G de -34°C a +80°C; e R18 de -20°C a +80°C, adequados para diversos ambientes.
Durabilidade e resistência à corrosão são alcançadas através do uso de múltiplos materiais de corpo: zinco para R07 e R72G, e alumínio para R73G, R74G, R17 e R18.
Os reguladores empregam elastômeros de nitrila (vedações NBR) como padrão, garantindo desempenho de vedação confiável com ar comprimido e gases inertes.
Portas de manômetro de fluxo total são incorporadas ao design, permitindo monitoramento de pressão sem restrição de fluxo de ar .
Adicionalmente, manômetros opcionais podem ser fornecidos dependendo do modelo, dando aos usuários a opção de indicação visual de pressão.
Parâmetros Técnicos:
| Material do Corpo |
Liga de Zinco, Alumínio, Liga de Alumínio |
| Elastômeros |
Borracha Nitrílica (NBR) |
| Material da Tampa |
Acetal, Alumínio ou Zinco |
| Pressão Máxima de Entrada |
20 Bar (290 Psi) |
| Porta do Manômetro |
1/8" PTF, 1/4" PTF, 1/4" ISO G |
| Mídia |
Ar Comprimido, Argônio, Nitrogênio |
Aplicações:
A automação industrial exige controle preciso de pressão para garantir o desempenho ideal de atuadores pneumáticos, cilindros e válvulas usados em linhas de fabricação. A regulagem de pressão confiável desempenha um papel crucial na manutenção da eficiência e precisão nesses sistemas automatizados.
No domínio das ferramentas pneumáticas, um suprimento de ar consistente e regulado é essencial. Ferramentas como parafusadeiras pneumáticas, chaves de impacto e pistolas de pulverização dependem de pressão de ar estável para operar efetivamente e entregar resultados consistentes durante várias tarefas.
Máquinas de embalagem, incluindo máquinas de formatação, enchimento e selagem, sistemas de rotulagem e equipamentos de cartonagem, requerem pressão de ar uniforme para manter a operação suave e contínua. A pressão estável contribui para a qualidade e velocidade dos processos de embalagem.
Na indústria de processamento de alimentos e bebidas, ar limpo e cuidadosamente regulado é vital para equipamentos de embalagem e processamento. Manter condições sanitárias e controladas ajuda a garantir a segurança do produto e a conformidade com os padrões da indústria.
Sistemas de manuseio de materiais, como transportadores, unidades de pick-and-place e equipamentos de manuseio a vácuo, dependem de controle de pressão preciso. A regulagem adequada garante o movimento suave e o manuseio de materiais em todas as linhas de produção.
Máquinas têxteis usadas para tecelagem, tricô e processamento de fios se beneficiam da regulação de ar precisa. A pressão controlada suporta operação consistente e produção de tecidos de alta qualidade na indústria têxtil.
Na montagem automotiva, um suprimento de ar confiável é necessário para oficinas de pintura, ferramentas de montagem e equipamentos de teste. A pressão de ar estável contribui para acabamentos de qualidade, montagem precisa e procedimentos de teste eficazes.
Para locais remotos ou de difícil acesso, os reguladores operados por piloto R18 oferecem soluções confiáveis de regulagem de pressão. Esses dispositivos permitem o controle de pressão eficiente mesmo em áreas inacessíveis, melhorando a confiabilidade do sistema e a facilidade de manutenção.
O sistema modular de reguladores Excelon oferece a capacidade de gerar múltiplas saídas de pressão regulada a partir de um único suprimento de ar. Essa versatilidade suporta sistemas complexos de múltiplas pressões, otimizando o uso de ar e simplificando a instalação.
No geral, qualquer aplicação que exija regulagem precisa e estável de ar comprimido ou gases inertes pode se beneficiar de soluções avançadas de controle de pressão. Esses sistemas aumentam a eficiência operacional, a segurança e a qualidade do produto em várias indústrias.
Suporte e Serviços:
Nossas unidades de Filtro Regulador Lubrificador (FRL) Pneumático são projetadas para garantir o desempenho ideal e a longevidade de seus sistemas pneumáticos, fornecendo fluxo de ar limpo, regulado e lubrificado. Para suporte técnico, certifique-se de que sua unidade FRL esteja instalada de acordo com as diretrizes do fabricante, incluindo orientação correta e conexão adequada ao seu suprimento de ar comprimido.
Se você experimentar problemas como flutuações de pressão, filtração inadequada ou problemas de lubrificação, primeiro verifique se o elemento filtrante está limpo e livre de detritos, o regulador está ajustado corretamente para a pressão desejada e o lubrificador tem um suprimento adequado de óleo. A manutenção regular é crítica; substitua os elementos filtrantes e o óleo do lubrificador conforme recomendado no manual do produto.
Para solução de problemas, consulte o manual do produto para problemas e soluções comuns, incluindo queda de pressão, vazamento de ar e deficiências de lubrificação. Se os problemas persistirem, o suporte técnico está disponível para auxiliar no diagnóstico, peças de reposição e procedimentos de serviço para garantir que seu sistema FRL opere eficientemente.
Também oferecemos uma gama de serviços, incluindo orientação de instalação, planos de manutenção de rotina e serviços de reparo. Nossa equipe técnica pode fornecer conselhos sobre o projeto do sistema para otimizar a preparação de ar e estender a vida útil de seus componentes pneumáticos.
Para especificações detalhadas do produto, cronogramas de manutenção e guias de solução de problemas, consulte a documentação do produto incluída com sua unidade FRL ou disponível em nosso site.
Embalagem e Envio:
Embalagem do Produto: O Filtro Regulador Lubrificador Pneumático é embalado com segurança em uma caixa resistente e resistente a impactos para garantir proteção durante o trânsito. Internamente, o produto é acolchoado com inserções de espuma para evitar qualquer movimento ou dano. A embalagem inclui um manual do usuário, instruções de instalação e hardware de montagem necessário, tudo organizado de forma limpa para aprimorar a experiência de desembalagem.
Envio: Oferecemos opções de envio confiáveis para entregar o Filtro Regulador Lubrificador Pneumático com segurança à sua porta. Todos os pedidos são processados prontamente e enviados com informações de rastreamento fornecidas. O produto é enviado por transportadoras confiáveis com cobertura de seguro apropriada para garantir a entrega em perfeitas condições. Opções de envio expresso e internacional estão disponíveis mediante solicitação.
