Descrição do Produto:
A linha de reguladores de pressão Norgren oferece controle preciso e confiável da pressão do ar comprimido em vários sistemas pneumáticos industriais. Esta linha de produtos abrange uma variedade de modelos projetados para atender a diferentes necessidades de aplicação, incluindo reguladores miniatura (série R07), reguladores modulares Excelon (séries R72G, R73G, R74G), reguladores em linha de grande porta (série R17) e reguladores pilotados de alto fluxo (série R18). Cada regulador é projetado para manter uma pressão downstream estável, independentemente das flutuações na pressão de entrada ou mudanças na demanda de fluxo, protegendo assim equipamentos pneumáticos e garantindo um desempenho consistente do sistema.

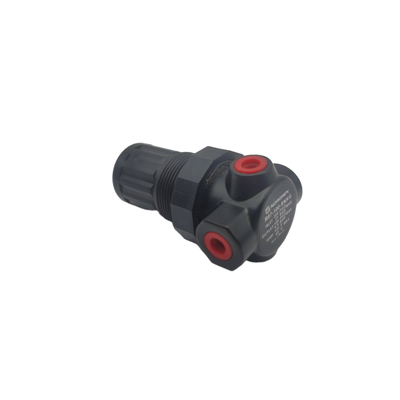

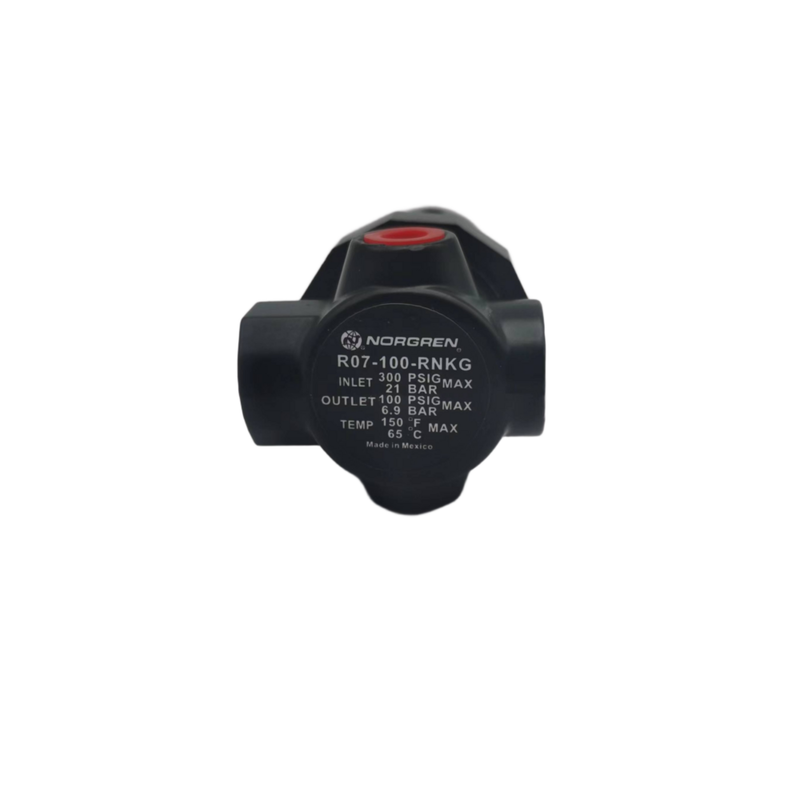

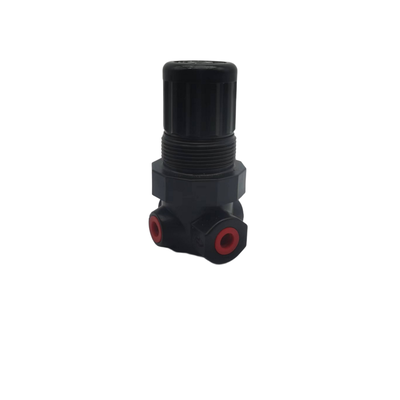

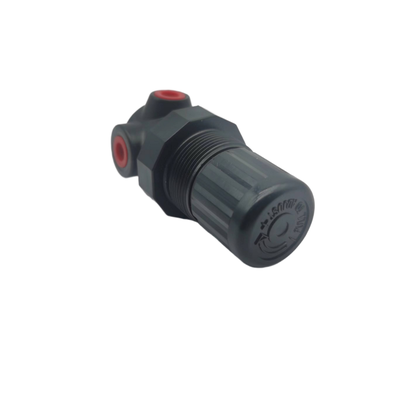

Os reguladores miniatura da série R07 são projetados para ambientes de instalação compactos. Eles apresentam um corpo de zinco combinado com uma tampa de acetal e incluem um botão de ajuste de baixo torque, não ascendente, equipado com uma trava de ação rápida para ajuste preciso da pressão. Em contraste, a série Excelon — compreendendo os modelos R72G, R73G e R74G — utiliza um projeto de válvula balanceada que reduz significativamente a variação da pressão de saída devido a mudanças na pressão de entrada. Esses reguladores são versáteis, funcionando como unidades em linha autônomas ou como componentes integrados em um sistema modular de preparação de ar Excelon com conexões Quickclamp para facilitar a instalação.
Para aplicações que exigem alta capacidade de fluxo, a série R17 oferece reguladores em linha de grande porta com tamanhos de porta de até G1-1/2 e taxas de fluxo de até 441 SCFM. Enquanto isso, a série R18 introduz reguladores pilotados projetados para configurações onde o controle de pressão é necessário em locais de difícil acesso. O regulador piloto pode ser instalado remotamente da válvula principal, fornecendo taxas de fluxo de alívio excepcionalmente altas e aumentando a flexibilidade do sistema.
Todos os modelos da família de reguladores de pressão Norgren são compatíveis com ar comprimido, argônio e nitrogênio. Dependendo do modelo específico, eles suportam pressões de entrada máximas de até 31 bar (450 psi). Além disso, seu projeto de alívio permite a redução da pressão downstream quando o sistema está bloqueado, garantindo um gerenciamento de pressão seguro e eficaz sob condições operacionais variáveis.
Recursos:
Gama Completa de Tamanhos
Nossa linha de produtos abrange uma ampla gama de tamanhos, desde o G1/8 miniatura (R07) até o G2 de grande porta (R18). Essa variedade garante compatibilidade com praticamente qualquer requisito de sistema pneumático.
Projeto de Válvula Balanceada
O projeto de válvula balanceada ajuda a minimizar o impacto das variações da pressão de entrada na pressão de saída, garantindo uma regulação estável e consistente. Este recurso é especialmente proeminente nas séries R72G, R73G e R74G.
Operação de Alívio
Nossas válvulas incorporam uma operação de alívio que permite a redução da pressão downstream em sistemas bloqueados, permitindo uma liberação segura e controlada da pressão.
Sistema Modular Excelon
Os reguladores R72G, R73G e R74G podem ser facilmente conectados a filtros, lubrificadores, válvulas de partida suave e adaptadores de tubulação através de conexões Quickclamp, permitindo uma configuração de sistema modular e flexível.
Design Miniatura
A série R07 apresenta um corpo compacto de zinco combinado com uma tampa de acetal, tornando-a ideal para instalações com espaço limitado.
Botão de Ajuste Não Ascendente de Baixo Torque
Tanto a série R07 quanto a série Excelon incluem um botão de ação rápida que trava firmemente a configuração de pressão quando pressionado para dentro, proporcionando um ajuste preciso e confiável com baixo torque.
Desmontagem sem Ferramentas
A manutenção é simplificada, pois essas válvulas podem ser desmontadas sem a necessidade de ferramentas ou remoção da linha de ar.
Opção Pilotada
A série R18 oferece uma opção pilotada que permite a regulação de pressão em locais de difícil acesso, através de instalação piloto remota.
Fluxo de Alívio Excepcionalmente Alto
Projetada para redução rápida da pressão downstream, a série R18 oferece capacidade de fluxo de alívio excepcionalmente alta.
Alta Capacidade de Fluxo
As taxas de fluxo são impressionantes em todos os modelos, com a série R17 atingindo até 441 SCFM e a série R18 alcançando até 2000 SCFM.
Ampla Faixa de Pressão
Nossos reguladores cobrem uma ampla faixa de pressão: R07 opera de 0,3 a 7 bar; R72G, R73G e R74G variam de 0,3 a 10 bar; R17 de 0,3 a 8,5 bar; e R18 de 0,16 a 17 bar.
Ampla Faixa de Temperatura
A tolerância de temperatura varia por modelo: R07 suporta -20°C a +65°C; R72G varia de -34°C a +65°C; R73G e R74G estendem de -34°C a +80°C; enquanto R18 opera entre -20°C e +80°C.
Múltiplos Materiais de Corpo
Para garantir durabilidade e resistência à corrosão, os materiais do corpo incluem zinco para os modelos R07 e R72G, e alumínio para os modelos R73G, R74G, R17 e R18.
Elastômeros de Nitrila
Selos NBR (Borracha de Nitrila Butadieno) padrão são usados, garantindo desempenho confiável com ar comprimido e gases inertes.
Portas de Manômetro de Fluxo Total
Portas de manômetro de fluxo total permitem o monitoramento da pressão sem causar restrição ao fluxo de ar.
Manômetros Opcionais
Dependendo do modelo, manômetros estão disponíveis como opção, incluídos ou excluídos de acordo com a preferência do cliente.
Parâmetros Técnicos:
| Material do Corpo |
Liga de Zinco, Alumínio, Liga de Alumínio |
| Porta do Manômetro |
1/8" PTF, 1/4" PTF, 1/4" ISO G |
| Pressão Máxima de Entrada |
20 Bar (290 Psi) |
| Elastômeros |
Borracha Nitrílica (NBR) |
| Mídia |
Ar Comprimido, Argônio, Nitrogênio |
| Material da Tampa |
Acetal, Alumínio ou Zinco |
Aplicações:
No campo da automação industrial, o controle preciso da pressão desempenha um papel crucial no gerenciamento de atuadores pneumáticos, cilindros e válvulas usados em linhas de fabricação. Garantir a regulação precisa da pressão ajuda a manter a eficiência e a confiabilidade em todos os processos automatizados.
Ferramentas pneumáticas também se beneficiam significativamente do suprimento de ar regulado. Dispositivos como ferramentas pneumáticas, parafusadeiras, chaves de impacto e pistolas de pulverização dependem de pressão de ar consistente e controlada para operar efetivamente e entregar desempenho ideal.
Máquinas de embalagem exigem pressão de ar estável para funcionar corretamente. Equipamentos como máquinas de formatação, enchimento e selagem, sistemas de rotulagem e dispositivos de cartonagem requerem um suprimento de ar confiável para manter a qualidade do produto e a velocidade de produção.
No processamento de alimentos e bebidas, o uso de ar limpo e bem regulado é essencial para operar equipamentos de embalagem e processamento. Isso garante que os padrões de higiene sejam atendidos, ao mesmo tempo em que suporta o controle preciso sobre o ambiente de produção.
Sistemas de manuseio de materiais, incluindo transportadores, mecanismos de pick-and-place e unidades de manuseio a vácuo, dependem de controle de pressão eficaz. Isso permite o movimento suave e preciso de materiais em todo o fluxo de trabalho de produção.
Máquinas têxteis, como equipamentos de tecelagem, tricô e processamento de fios, utilizam regulação de ar para manter a operação consistente e a qualidade do produto. O gerenciamento adequado da pressão é vital para o manuseio de fibras delicadas e processos têxteis complexos.
Na montagem automotiva, o suprimento de ar é indispensável para várias etapas, incluindo cabines de pintura, ferramentas de montagem e equipamentos de teste. A pressão de ar regulada garante um funcionamento preciso e eficiente, contribuindo para a fabricação de veículos de alta qualidade.
Para locais remotos ou de difícil acesso, os reguladores pilotados R18 fornecem regulação de pressão eficaz. Esses dispositivos são projetados especificamente para gerenciar a pressão em pontos de difícil acesso, garantindo operação consistente sem exigir intervenção manual constante.
Sistemas de múltiplas pressões se beneficiam dos reguladores modulares Excelon, que permitem a entrega de múltiplas pressões controladas a partir de uma única fonte de suprimento de ar. Essa versatilidade simplifica configurações pneumáticas complexas e aumenta a eficiência geral do sistema.
Por último, para aplicações pneumáticas gerais, qualquer cenário que exija regulação de pressão precisa e estável de ar comprimido ou gases inertes pode contar com esses reguladores avançados. Sua adaptabilidade os torna adequados para uma ampla gama de usos industriais.
Suporte e Serviços:
Nossas unidades de Filtro Regulador Lubrificador Pneumático (FRL) são projetadas para garantir o desempenho ideal e a longevidade de seus sistemas pneumáticos, fornecendo suprimento de ar limpo, regulado e lubrificado. Para manter a eficiência e a confiabilidade de sua FRL, a manutenção regular e o uso adequado são essenciais.
O Suporte Técnico para o Filtro Regulador Lubrificador Pneumático inclui assistência com instalação, solução de problemas e orientação operacional. Nossa equipe pode ajudá-lo a selecionar o modelo FRL correto com base nos requisitos específicos de sua aplicação, incluindo taxa de fluxo, faixa de pressão e condições ambientais.
Para desempenho ideal, certifique-se de que o elemento filtrante seja limpo ou substituído periodicamente para evitar entupimentos e quedas de pressão. O regulador deve ser ajustado de acordo com a pressão downstream necessária, e o lubrificador deve ser preenchido com o óleo pneumático apropriado para garantir a operação suave dos componentes downstream.
Se você encontrar problemas como flutuações de pressão, vazamentos de ar ou lubrificação inadequada, consulte a seção de solução de problemas do manual do produto. Soluções comuns incluem verificar vazamentos, verificar a pressão de suprimento, limpar ou substituir elementos filtrantes e reabastecer o reservatório do lubrificador.
Também oferecemos serviços de manutenção e peças de reposição para manter suas unidades de Filtro Regulador Lubrificador Pneumático operando com eficiência máxima. Inspeção regular e manutenção preventiva podem estender significativamente a vida útil de seu equipamento e reduzir o tempo de inatividade.
Para documentação técnica detalhada, manuais de operação e diretrizes de manutenção, consulte a literatura do produto fornecida com sua unidade FRL ou visite nosso site.
Embalagem e Envio:
Embalagem do Produto: O Filtro Regulador Lubrificador Pneumático é cuidadosamente embalado em uma caixa de papelão ondulado resistente para garantir proteção durante o transporte. Dentro da caixa, o produto é firmemente acolchoado com inserções de espuma para evitar qualquer dano por choques ou vibrações. Cada unidade é embalada individualmente em um saco plástico para proteger contra poeira e umidade. A embalagem inclui rotulagem clara com informações do produto, instruções de manuseio e avisos de segurança para facilitar a identificação e o manuseio seguro.
Envio: O Filtro Regulador Lubrificador Pneumático é enviado usando serviços de courier confiáveis que se especializam no manuseio de equipamentos industriais. Dependendo do destino, as opções de envio incluem transporte terrestre padrão, frete aéreo expresso ou frete marítimo para pedidos internacionais. Todos os envios são rastreados com um número de rastreamento exclusivo fornecido ao cliente. Documentação adequada, incluindo a lista de embalagem e a fatura, é incluída em cada remessa para garantir o desembaraço aduaneiro e a entrega sem problemas. Cuidados especiais são tomados para cumprir os regulamentos de envio e minimizar o tempo de trânsito, garantindo que o produto chegue com segurança e dentro do prazo.
