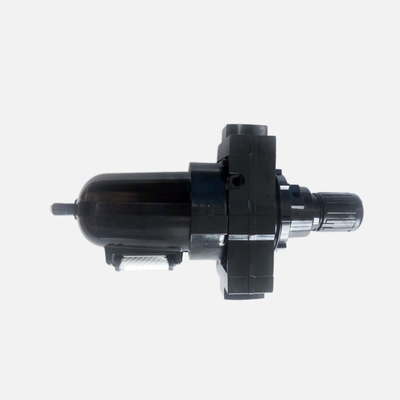

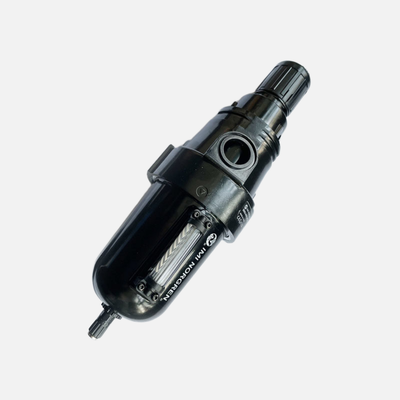

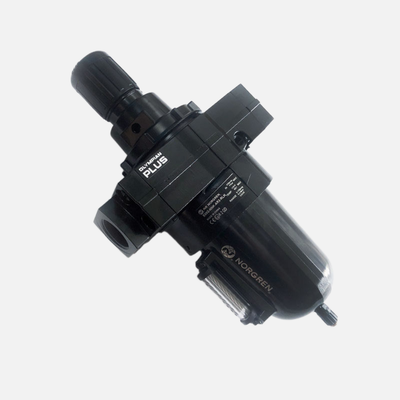

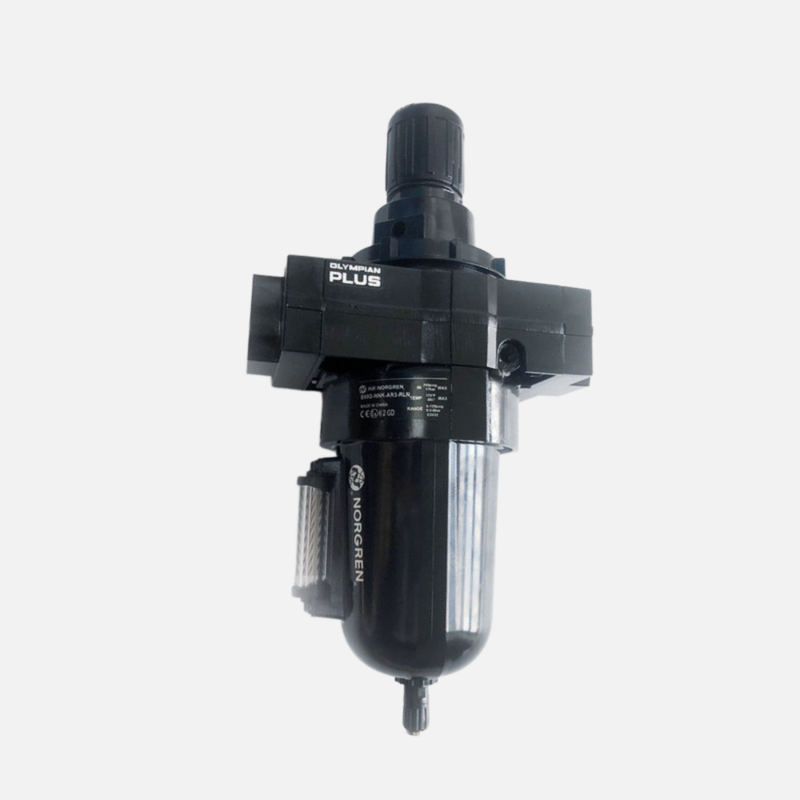

NORGREN B68G‐6GK‐AR3‐RLN B68G‐NNK‐MR3‐RLN Olympian Plus Filter‐Regulator Aluminium Bowl Auto‐Manual Drainage 40μm Non-Rising Lock Knob Max 17Bar Para Circuitos de Ar Comprimido Pesado

Descrição do Produto:

As séries B07 e B68G da Norgren são unidades integradas de filtro regulador que combinam perfeitamente a filtragem e a regulação de pressão em uma única carcaça compacta. Essas unidades são projetadas para remover eficientemente água líquida e contaminantes sólidos das linhas de ar comprimido, garantindo ao mesmo tempo um controle preciso da pressão downstream.

A série B07 representa uma linha em miniatura de filtros reguladores criados especificamente para instalações onde o espaço é limitado. Possui um corpo durável de liga de zinco e uma cuba transparente de policarbonato que oferece visibilidade de 360 graus. Além disso, o B07 está equipado com um botão de ajuste não ascendente que inclui travamento de ação rápida para configurações de pressão seguras. Disponível com portas G1/8 e G1/4, esta série suporta taxas de fluxo de até 24 SCFM (11 dm³/s) e oferece faixas de ajuste de pressão de saída de 0,3 a 7 bar ou 0,3 a 10 bar.

Em contraste, a série B68G faz parte do sistema plug-in Olympian Plus da Norgren, que facilita a instalação e remoção modular rápida. Essas unidades são construídas com um corpo de alumínio e uma cuba de alumínio com um indicador de nível de líquido prismático para fácil monitoramento. A série B68G está disponível com portas maiores, incluindo G3/4, G1 e G1-1/2, e é capaz de lidar com taxas de fluxo de até 440 SCFM (207,7 dm³/s). Oferece uma faixa de ajuste de pressão de saída de 0,4 a 8 bar e suporta uma pressão máxima de entrada de 17 bar.

Características:

O Filtro e Regulador Integrado combina filtragem de partículas e regulação de pressão em uma única unidade compacta. Este design ajuda a economizar espaço valioso de instalação, garantindo o desempenho eficiente do sistema.

Está disponível com duas diferentes classes de filtração, apresentando elementos filtrantes de polipropileno sinterizado de 5 µm ou 40 µm. Esses filtros removem efetivamente contaminantes para proteger equipamentos downstream.

Os usuários podem escolher entre opções de dreno manual e automático, proporcionando flexibilidade para remoção conveniente de condensado com base nas necessidades específicas da aplicação.

O modelo B07 inclui uma cuba de policarbonato transparente que oferece visibilidade de 360° dos níveis de condensado, tornando o monitoramento simples e sem complicações.

Para ambientes mais exigentes, o modelo B68G possui uma cuba de alumínio durável equipada com uma lente indicadora de nível de líquido prismático, garantindo desempenho confiável em condições adversas.

A unidade incorpora um botão de ajuste não ascendente com um mecanismo de travamento de ação rápida, que ajuda a evitar alterações acidentais na pressão definida.

Seu design de alívio permite a redução da pressão downstream quando o sistema está fechado, aumentando a segurança operacional e a flexibilidade.

O design em miniatura compacto do modelo B07 é ideal para espaços apertados, tornando-o particularmente adequado para pequenos sistemas pneumáticos.

O Sistema Plug-In Olympian Plus, presente no modelo B68G, permite instalação e remoção modular rápida. Isso facilita a manutenção e suporta a expansão do sistema.

O B68G também ostenta uma alta capacidade de fluxo de até 440 SCFM, acomodando aplicações exigentes que requerem grandes volumes de fluxo de ar.

As classificações máximas de pressão de entrada variam por modelo: 10 bar para o B07 e 17 bar para o B68G, oferecendo opções para diferentes requisitos de pressão.

Essas unidades operam em uma ampla faixa de temperatura. A cuba de policarbonato do B07 suporta temperaturas de -34°C a +50°C, enquanto a cuba de alumínio do B68G funciona entre -20°C e +80°C.

Por último, portas de manômetro de fluxo total estão incluídas, permitindo o monitoramento preciso da pressão sem qualquer restrição ao fluxo de ar dentro do sistema.

Parâmetros Técnicos:

Aplicações:

No domínio da automação industrial, é essencial fornecer um suprimento de ar limpo e regulado para atuadores pneumáticos, válvulas e cilindros. Isso garante o desempenho ideal e a longevidade do equipamento usado em processos automatizados.

Máquinas de embalagem e envase dependem fortemente de componentes pneumáticos. Proteger esses componentes através de filtragem de ar eficiente ajuda a manter a confiabilidade e a precisão das operações de embalagem.

Sistemas pneumáticos usados em transportadores, unidades pick-and-place e vários sistemas de manuseio requerem ar bem preparado. A preparação adequada do ar suporta o movimento e as tarefas de manuseio de materiais de forma suave e eficiente.

No ponto de uso, a filtragem e a regulação do ar comprimido são críticas para ferramentas e equipamentos. Isso aumenta a vida útil das ferramentas e garante a operação consistente em diferentes aplicações.

Em instalações de fabricação, sistemas pneumáticos gerais se beneficiam da remoção de contaminantes e do controle preciso de pressão. Isso contribui para a eficiência geral e a segurança das operações de fabricação.

Equipamentos de produção têxtil que usam controles pneumáticos requerem filtragem e regulação de ar. Isso ajuda a manter o desempenho estável e protege componentes sensíveis dentro das máquinas têxteis.

Na fabricação automotiva, a preparação adequada do ar é crucial em várias etapas, como cabines de pintura, linhas de montagem e equipamentos de teste. Ar limpo e regulado suporta padrões de produção de alta qualidade e funcionalidade confiável.

Suporte e Serviços:

Nossas unidades de Filtro Regulador Lubrificador (FRL) Pneumáticos são projetadas para garantir um suprimento de ar limpo, controlado e lubrificado para sistemas pneumáticos, melhorando o desempenho e prolongando a vida útil do equipamento. Para uma operação ideal, é essencial instalar a unidade FRL seguindo a direção do fluxo indicada no produto, geralmente do filtro para o regulador e, em seguida, para o lubrificador.

A manutenção regular é crucial para a longevidade e eficiência da unidade FRL. A cuba do filtro deve ser verificada frequentemente quanto a contaminantes acumulados e drenada conforme necessário para evitar entupimentos. O elemento filtrante requer limpeza ou substituição periódica, dependendo do ambiente operacional e da intensidade de uso.

O regulador deve ser ajustado para o nível de pressão apropriado para o seu sistema pneumático. Evite exceder a classificação máxima de pressão especificada pelo fabricante para evitar danos ou condições inseguras. O lubrificador deve ser preenchido com o óleo pneumático recomendado e ajustado para fornecer a quantidade correta de lubrificação aos componentes downstream, tipicamente visível como uma taxa de gotejamento dentro da cúpula de visualização.

Em caso de problemas de desempenho, como flutuações de pressão, vazamentos de ar ou lubrificação insuficiente, inspecione todas as conexões, vedações e componentes quanto a desgaste ou danos. Substitua quaisquer peças defeituosas por substituições genuínas aprovadas pelo fabricante para manter a integridade do produto e a cobertura da garantia.

Para segurança ideal, sempre despressurize o sistema antes de realizar qualquer manutenção ou serviço na unidade FRL. Siga todos os regulamentos e diretrizes de segurança locais ao manusear equipamentos pneumáticos.

Nossa equipe de suporte técnico está disponível para auxiliar na solução de problemas, conselhos de manutenção e orientação de aplicação para ajudá-lo a maximizar os benefícios do seu sistema de Filtro Regulador Lubrificador Pneumático.

Embalagem e Envio:

Embalagem do Produto: O Filtro Regulador Lubrificador Pneumático é embalado com segurança em uma caixa de papelão resistente com inserções de espuma protetora para evitar danos durante o transporte. Cada unidade é selada individualmente em um saco plástico para proteger contra poeira e umidade. A embalagem inclui um manual do usuário, instruções de instalação e informações de garantia. A caixa é claramente rotulada com o nome do produto, número do modelo e instruções de manuseio.

Envio: O produto é enviado via serviços de courier confiáveis com rastreamento disponível para todos os pedidos. O frete padrão garante a entrega em 5-7 dias úteis, enquanto opções expressas estão disponíveis para entrega mais rápida. A embalagem é projetada para suportar condições típicas de envio, garantindo que o Filtro Regulador Lubrificador Pneumático chegue em perfeitas condições de funcionamento. Para pedidos em grande quantidade, paletes são usados com cintas e embalagens adicionais para fixar os produtos durante o transporte.
