Descrição do Produto:
As séries B07 e B68G da Norgren são unidades integradas de filtro regulador projetadas para combinar as funções de filtragem e regulagem de pressão em uma única carcaça compacta. Essas unidades removem efetivamente água líquida e contaminantes sólidos das linhas de ar comprimido, garantindo um controle preciso da pressão downstream.

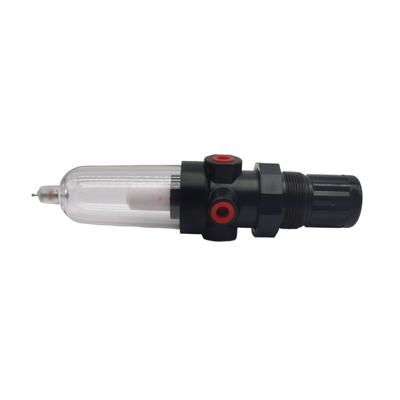

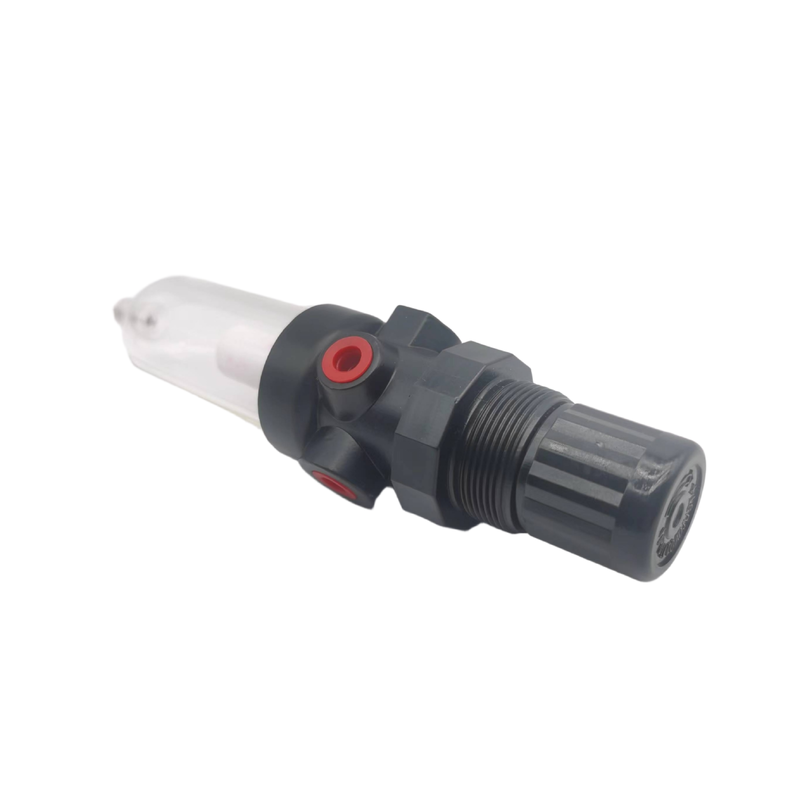

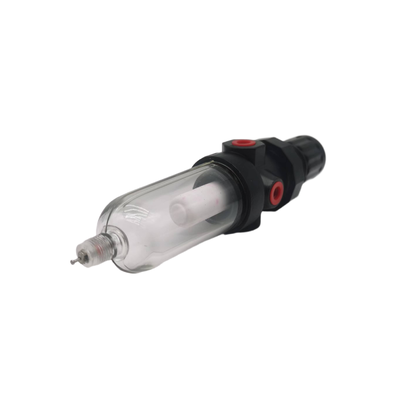

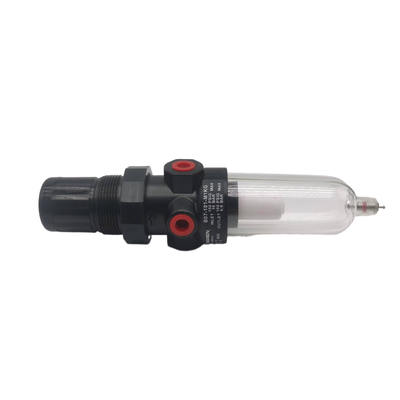

A série B07 é uma linha de filtros reguladores miniatura especialmente projetados para instalações com espaço limitado. Possui um corpo durável em liga de zinco e uma cuba transparente em policarbonato que oferece visibilidade de 360 graus. Além disso, a série inclui um botão de ajuste não ascendente equipado com um mecanismo de travamento de ação rápida para ajustes de pressão seguros e fáceis. Disponível com tamanhos de porta G1/8 e G1/4, a série B07 é capaz de fornecer vazões de até 24 SCFM (11 dm³/s), com faixas de ajuste de pressão de saída entre 0,3 a 7 bar ou 0,3 a 10 bar.
Por outro lado, a série B68G é incorporada ao sistema plug-in Olympian Plus, simplificando a instalação e remoção modular. Essas unidades vêm com um corpo de alumínio e uma cuba de alumínio, que possui um indicador de nível de líquido prismático para monitoramento conveniente. A série B68G é oferecida com opções de porta G3/4, G1 e G1-1/2. Ela suporta vazões mais altas de até 440 SCFM (207,7 dm³/s), tem uma faixa de ajuste de pressão de saída de 0,4 a 8 bar e pode lidar com uma pressão de entrada máxima de 17 bar.
Recursos:
Filtro e Regulador Integrados
A unidade integrada de filtro e regulador combina filtragem de partículas e regulagem de pressão em um único dispositivo compacto. Este design ajuda a economizar espaço valioso de instalação, garantindo a operação eficiente do sistema.
Opções de Filtragem
Existem duas classes de filtragem disponíveis para atender a diferentes requisitos: elementos de filtro de polipropileno sinterizado de 5 µm e 40 µm. Ambas as opções removem efetivamente os contaminantes, fornecendo um fluxo de ar limpo e confiável.
Configurações de Dreno
Os usuários podem escolher entre opções de dreno manual e automático, tornando a remoção de condensado conveniente e adaptável a várias necessidades do sistema.
Tipos de Cuba para Visibilidade e Durabilidade
A cuba transparente de policarbonato (modelo B07) permite visibilidade de 360 graus dos níveis de condensado, facilitando o monitoramento. Para ambientes mais agressivos, a cuba de alumínio com indicador de nível de líquido prismático (modelo B68G) oferece maior durabilidade e indicação clara do nível de líquido.
Recursos de Ajuste e Pressão
O botão de ajuste não ascendente inclui um mecanismo de travamento de ação rápida para evitar mudanças acidentais de pressão. Além disso, o design de alívio permite que a pressão downstream seja reduzida com segurança quando o sistema está em fim de curso.
Design Compacto e Modular
O design miniatura compacto do modelo B07 é ideal para espaços confinados em pequenos sistemas pneumáticos. Enquanto isso, o sistema plug-in Olympian Plus do modelo B68G suporta instalação e remoção rápida e modular, simplificando a manutenção e a expansão do sistema.
Especificações de Desempenho
O modelo B68G oferece alta capacidade de vazão de até 440 SCFM, tornando-o adequado para aplicações exigentes que requerem altas vazões. As pressões de entrada máximas são de 10 bar para o B07 e 17 bar para o B68G. As faixas de temperatura suportadas são de -34°C a +50°C para a cuba de policarbonato (B07) e de -20°C a +80°C para a cuba de alumínio (B68G).
Recursos Adicionais
Portas de manômetro de fluxo total são fornecidas nessas unidades, permitindo o monitoramento da pressão sem restringir o fluxo de ar, garantindo o desempenho ideal do sistema.
Parâmetros Técnicos:
| Classes de Filtragem |
5 µm, 40 µm |
| Temperatura de Operação |
-34°C A +50°C |
| Tipos de Dreno |
Manual, Automático |
| Elastômeros |
Nitrila, Borracha Sintética |
| Porta do Manômetro |
Rc 1/8 |
| Material da Cuba |
Policarbonato, Alumínio |
| Material do Corpo |
Liga de Zinco, Alumínio |
| Tamanhos das Portas |
G1/8, G1/4, G3/4, G1, G1-1/2 |
Aplicações:
Automação Industrial
Na automação industrial, é crucial ter um suprimento de ar limpo e bem regulado para atuadores pneumáticos, válvulas e cilindros. Isso garante o desempenho ideal e a longevidade do equipamento.
Máquinas de Embalagem
Componentes pneumáticos usados em equipamentos de embalagem e envase requerem proteção para manter a eficiência e a confiabilidade. O tratamento adequado do ar protege esses componentes contra contaminantes.
Manuseio de Materiais
Para transportadores, unidades pick-and-place e vários sistemas de manuseio, o ar preparado desempenha um papel vital. Ele garante a operação suave, evitando mau funcionamento causado por impurezas ou pressão inadequada.
Distribuição de Ar Comprimido
No ponto de uso, a filtragem e a regulagem do ar comprimido são essenciais para garantir que ferramentas e equipamentos operem de forma eficaz e sem danos devido a ar sujo ou com pressão inadequada.
Sistemas Pneumáticos Gerais
Em instalações de fabricação, a remoção de contaminantes e o controle de pressão em sistemas pneumáticos são fundamentais para manter a qualidade consistente da produção e estender a vida útil do sistema.
Máquinas Têxteis
A produção têxtil depende de controles pneumáticos que exigem ar limpo, filtrado e regulado para funcionar corretamente, apoiando assim a qualidade geral dos tecidos fabricados.
Fabricação Automotiva
Na fabricação automotiva, a preparação do ar é crítica em cabines de pintura, linhas de montagem e equipamentos de teste para garantir precisão e reduzir defeitos nos produtos finais.
Suporte e Serviços:
Nossas unidades de Lubrificador Regulador de Filtro Pneumático (FRL) são projetadas para garantir o desempenho ideal e a longevidade de seus sistemas pneumáticos, fornecendo ar limpo, regulado e lubrificado. Para manter a eficiência de sua FRL, inspeção e manutenção regulares são recomendadas.
Para suporte técnico, consulte o manual do produto para instruções detalhadas de instalação, dicas de solução de problemas e diretrizes de manutenção. Certifique-se de que o elemento filtrante seja limpo ou substituído periodicamente para evitar que a contaminação afete o desempenho do sistema. Verifique o regulador para configurações de pressão adequadas e ajuste conforme necessário para atender aos requisitos de sua aplicação. O lubrificador deve ser preenchido com o óleo pneumático apropriado e monitorado para manter o nível de lubrificação correto.
Se você encontrar algum problema com a unidade FRL, verifique a qualidade e a pressão do suprimento de ar, inspecione todas as conexões em busca de vazamentos e confirme se a unidade está instalada na orientação correta. Para solução de problemas avançada, consulte a documentação técnica ou os recursos de suporte fornecidos pelo fabricante.
Nossa equipe de suporte está comprometida em auxiliá-lo com quaisquer dúvidas técnicas ou necessidades de serviço relacionadas ao seu Lubrificador Regulador de Filtro Pneumático. Recomendamos o uso de peças de reposição e acessórios genuínos para garantir a compatibilidade e manter a cobertura da garantia.
Manutenção regular e adesão às diretrizes operacionais ajudarão a maximizar a confiabilidade e a vida útil de seu Lubrificador Regulador de Filtro Pneumático.
