Descrição do Produto:
As séries Norgren B07 e B68G são unidades integradas de filtro regulador projetadas para combinar filtragem e regulagem de pressão em uma única carcaça compacta. Essas unidades removem efetivamente água líquida e contaminantes sólidos das linhas de ar comprimido, garantindo um controle preciso da pressão downstream.

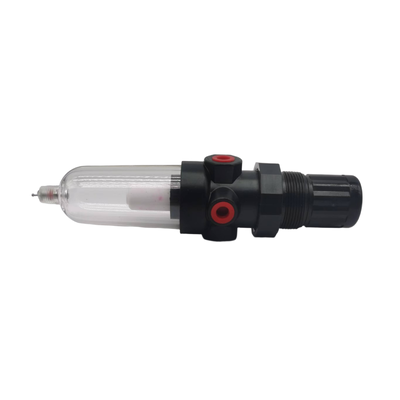

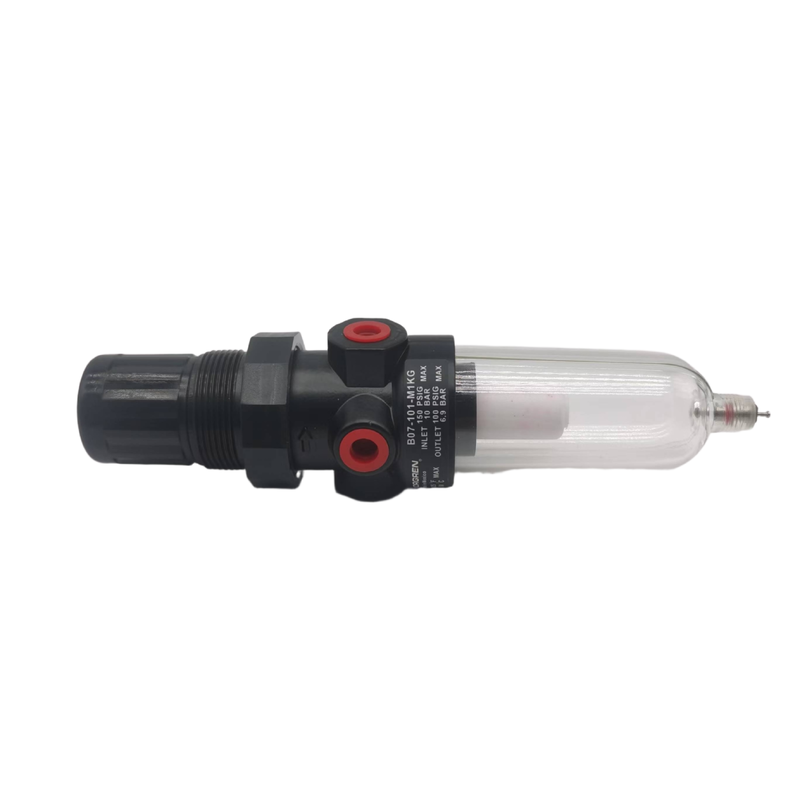

A série B07 é uma linha de filtro regulador em miniatura desenvolvida especificamente para instalações onde o espaço é limitado. Possui um corpo de liga de zinco e uma cuba transparente de policarbonato que oferece visibilidade de 360 graus. A série inclui um botão de ajuste não ascendente equipado com um mecanismo de travamento de ação rápida. Disponível com tamanhos de porta G1/8 e G1/4, o B07 pode fornecer vazões de até 24 SCFM (11 dm³/s) e suporta ajustes de pressão de saída variando de 0,3 a 7 bar ou 0,3 a 10 bar.
Por outro lado, a série B68G pertence ao sistema plug-in Olympian Plus, que permite a instalação ou remoção modular rápida e fácil de componentes. Esses modelos são construídos com um corpo de alumínio e cuba de alumínio, apresentando um indicador de nível de líquido prismático para clara visibilidade. A série B68G vem em tamanhos de porta G3/4, G1 e G1-1/2, lidando com vazões de até 440 SCFM (207,7 dm³/s). Ele suporta uma faixa de ajuste de pressão de saída entre 0,4 e 8 bar e pode suportar uma pressão máxima de entrada de 17 bar.
Características:
A unidade integrada de filtro e regulador combina filtragem de partículas e regulagem de pressão em um design compacto. Essa fusão ajuda a economizar espaço valioso de instalação, tornando-a ideal para configurações de sistema eficientes.
Existem duas classes de filtragem disponíveis para atender a diferentes requisitos: elementos filtrantes de polipropileno sinterizado de 5 µm e 40 µm. Essas opções garantem a remoção eficaz de contaminantes para manter a pureza do sistema.
Para remoção de condensado, os usuários podem escolher entre configurações de dreno manual e dreno automático. Essa flexibilidade oferece conveniência e adaptabilidade dependendo das necessidades da aplicação.
O modelo B07 possui uma cuba transparente de policarbonato, oferecendo visibilidade de 360 graus dos níveis de condensado para monitoramento fácil e preciso. Em contraste, o modelo B68G é equipado com uma cuba de alumínio durável que inclui uma lente indicadora de nível de líquido prismático, adaptada para condições ambientais adversas.
Projetado para precisão, o botão de ajuste não ascendente incorpora um mecanismo de travamento de ação rápida que evita alterações acidentais na configuração de pressão. Além disso, o design de alívio permite a redução segura da pressão downstream, mesmo quando o sistema está em circuito fechado.
O design compacto em miniatura do modelo B07 é perfeito para espaços apertados comumente encontrados em pequenos sistemas pneumáticos. Enquanto isso, o Sistema Plug-In Olympian Plus apresentado no B68G garante instalação e remoção modular rápida, simplificando a manutenção e facilitando a expansão do sistema.
Com uma alta capacidade de vazão de até 440 SCFM, o modelo B68G é adequado para aplicações exigentes que requerem grandes volumes de vazão. A pressão máxima de entrada difere por modelo, com o B07 classificado em 10 bar e o B68G em 17 bar.
A faixa de temperatura operacional varia entre os modelos. O B07 pode funcionar de -34°C a +50°C usando sua cuba de policarbonato, enquanto o B68G opera entre -20°C e +80°C graças à sua construção de cuba de alumínio.
Finalmente, ambos os modelos possuem portas de manômetro de fluxo total que permitem o monitoramento da pressão sem causar restrição ao fluxo de ar, garantindo o desempenho ideal do sistema.
Parâmetros Técnicos:
| Porta do Manômetro |
Rc 1/8 |
| Material do Corpo |
Liga de Zinco, Alumínio |
| Tipos de Dreno |
Manual, Automático |
| Tamanhos das Portas |
G1/8, G1/4, G3/4, G1, G1-1/2 |
| Elastômeros |
Nitrila, Borracha Sintética |
| Material da Cuba |
Policarbonato, Alumínio |
| Classes de Filtragem |
5 µm, 40 µm |
| Temperatura de Operação |
-34°C A +50°C |
Aplicações:
Automação Industrial
No campo da automação industrial, é essencial fornecer ar limpo e bem regulado para atuadores pneumáticos, válvulas e cilindros. Isso garante o desempenho ideal e a longevidade dos componentes usados em sistemas automatizados.
Máquinas de Embalagem
Componentes pneumáticos em equipamentos de embalagem e envase são protegidos por meio de filtragem e regulagem de ar eficazes. Essa proteção ajuda a manter a confiabilidade e a eficiência das máquinas envolvidas nos processos de embalagem.
Manuseio de Materiais
A preparação adequada do ar é crucial para transportadores, unidades pick-and-place e vários sistemas de manuseio. Garantir um suprimento de ar limpo e controlado suporta a operação suave e evita tempo de inatividade inesperado em aplicações de manuseio de materiais.
Distribuição de Ar Comprimido
No ponto de uso, a filtragem e a regulagem do ar comprimido são vitais para o funcionamento eficaz de ferramentas e equipamentos. Essa abordagem ajuda a manter a qualidade e a pressão do ar entregue a diferentes dispositivos pneumáticos.
Sistemas Pneumáticos Gerais
Em instalações de fabricação, a remoção de contaminantes e o controle preciso de pressão em sistemas pneumáticos desempenham um papel crítico. Essas medidas aumentam a confiabilidade do sistema e garantem um desempenho operacional consistente.
Máquinas Têxteis
A produção têxtil depende da filtragem e regulagem de ar para controles pneumáticos dentro de suas máquinas. Manter condições de ar controladas melhora a eficiência e a durabilidade dos equipamentos têxteis.
Fabricação Automotiva
A preparação do ar é um fator chave em ambientes de fabricação automotiva, como oficinas de pintura, linhas de montagem e equipamentos de teste. Ar devidamente tratado ajuda a obter acabamentos de alta qualidade e operações de montagem confiáveis.
Suporte e Serviços:
Nossas unidades de Filtro Regulador Lubrificador Pneumático (FRL) são projetadas para garantir o desempenho ideal e a longevidade de seus sistemas pneumáticos, filtrando impurezas, regulando a pressão do ar e lubrificando componentes. Para manter a eficiência máxima, é essencial realizar manutenção regular e seguir as diretrizes de instalação adequadas.
Antes da instalação, verifique se a unidade FRL é compatível com os requisitos de pressão e vazão de ar do seu sistema. Instale a unidade na direção correta do fluxo de ar, geralmente indicada por uma seta na carcaça, e certifique-se de que esteja firmemente montada para evitar vibrações ou movimento durante a operação.
Inspecione regularmente o elemento filtrante em busca de detritos acumulados e limpe-o ou substitua-o conforme necessário para manter a filtragem adequada. Drene qualquer umidade coletada da cuba do filtro para evitar que a água entre nos equipamentos downstream. Verifique o regulador para configurações de pressão precisas e ajuste conforme necessário para corresponder às especificações do seu sistema.
O lubrificador deve ser preenchido com o óleo pneumático recomendado e monitorado para garantir níveis adequados de lubrificação. Evite o excesso de enchimento para evitar consumo excessivo de óleo e potencial contaminação do suprimento de ar.
Se você encontrar algum problema, como flutuações de pressão, vazamentos de ar ou lubrificação inadequada, consulte a seção de solução de problemas do manual do produto. A manutenção de rotina e a adesão às instruções de operação maximizarão a confiabilidade e a vida útil de sua unidade de Filtro Regulador Lubrificador Pneumático.
Embalagem e Envio:
Embalagem do Produto: O Filtro Regulador Lubrificador Pneumático é embalado com segurança em uma caixa de papelão ondulado resistente para garantir proteção durante o transporte. Internamente, o produto é acolchoado com inserções de espuma para evitar qualquer dano por choques ou vibrações. Cada unidade é embalada individualmente em um saco plástico para proteger contra poeira e umidade. A embalagem inclui um manual de instruções detalhado e um cartão de garantia para referência do cliente.
Envio: O produto é enviado via serviços de courier confiáveis com opções de rastreamento disponíveis para conveniência do cliente. Dependendo do destino, os métodos de envio podem incluir serviços terrestres padrão, expressos ou de carga para acomodar diferentes tamanhos de pedidos e requisitos de entrega. Todos os envios cumprem os regulamentos de envio internacionais para garantir uma entrega pontual e segura. Os clientes receberão um e-mail de confirmação com informações de rastreamento assim que o produto for despachado.
