Descrição do Produto:

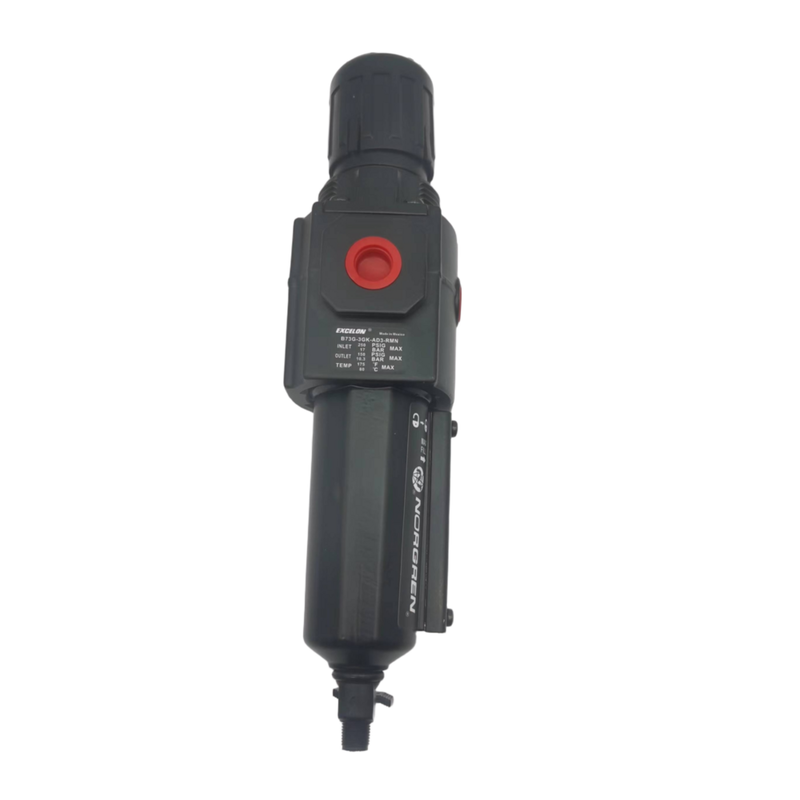

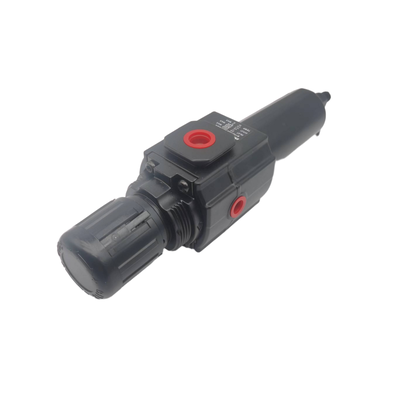

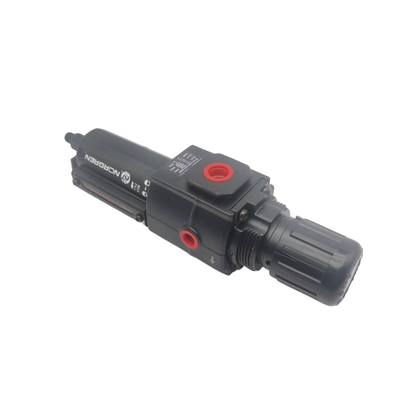

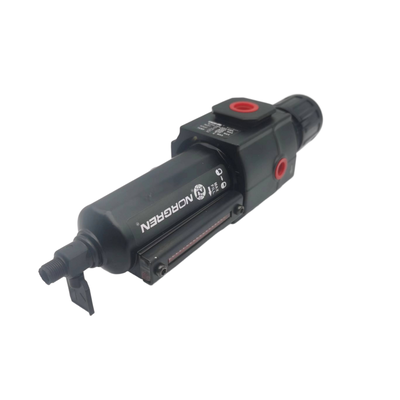

As séries B72G e B73G da Norgren representam reguladores de filtro de alto desempenho dentro do sistema modular de preparação de ar Excelon. Estas unidades compactas e integradas são projetadas para combinar filtração e regulação de pressão em uma única carcaça. Elas removem eficientemente água e partículas sólidas das linhas de ar comprimido, garantindo um controle preciso da pressão downstream.
Graças ao design Excelon, esses reguladores de filtro podem ser instalados em linha ou como parte de uma montagem modular com outros produtos Excelon. As conexões Quickclamp facilitam a instalação, expansão do sistema e manutenção, tornando essas unidades altamente versáteis para várias configurações.
A série B72G vem equipada com opções de porta G1/4 e G3/8 e fornece uma vazão de 38 dm³/s (80 SCFM). Em comparação, a série B73G suporta tamanhos de porta G1/4, G3/8 e G1/2 e oferece uma vazão maior de 50 dm³/s (106 SCFM). Ambas as séries incorporam um design de válvula balanceada que reduz o impacto das flutuações de pressão de entrada na pressão de saída, garantindo uma regulação consistente e estável.
Essas unidades oferecem flexibilidade através da disponibilidade de elementos filtrantes de polipropileno sinterizado de 5 µm ou 40 µm e vêm com configurações de dreno manual ou automático. Tais opções garantem adequação para uma ampla gama de aplicações industriais.
Os principais recursos incluem um botão de ajuste push-to-lock protegido por uma tampa à prova de violação, uma cuba de baioneta de liberação rápida para manutenção simples e portas de manômetro de fluxo total que permitem o monitoramento da pressão sem restringir o fluxo de ar. As cubas transparentes de policarbonato fornecem visibilidade de 360 graus dos níveis de condensado, enquanto os corpos duráveis de zinco e alumínio são projetados para suportar condições ambientais exigentes.
Recursos:
Filtro e Regulador Integrados
Este dispositivo combina filtração de partículas e regulação de pressão em uma unidade compacta, economizando efetivamente espaço valioso de instalação. Ao integrar essas duas funções, ele simplifica a configuração e aumenta a eficiência geral do sistema.
Sistema Modular Excelon
O sistema suporta opções de instalação em linha e modular, permitindo conexão perfeita com outros produtos de preparação de ar Excelon através de conexões Quickclamp. Essa flexibilidade garante fácil integração e expansão em várias configurações pneumáticas.
Opções de Filtração
Duas classes de filtração estão disponíveis para atender a diferentes necessidades: elementos filtrantes de polipropileno sinterizado de 5 µm e 40 µm. Esses filtros removem eficientemente contaminantes, garantindo fluxo de ar limpo e protegendo equipamentos downstream.
Configurações de Dreno
Os usuários podem escolher entre opções de dreno manual e automático. A versão manual possui uma válvula de dreno conveniente de 1/4 de volta, enquanto a configuração automática oferece remoção de condensado sem complicações e sem intervenção manual.
Cubas Transparentes de Policarbonato
As cubas são feitas de policarbonato transparente, proporcionando visibilidade de 360 graus dos níveis de condensado. Este design permite um monitoramento fácil e rápido para manter o desempenho ideal.
Recursos de Ajuste e Segurança
O botão de ajuste push-to-lock evita alterações acidentais nas configurações de pressão. Para segurança adicional, uma tampa à prova de violação também está disponível para proteger contra ajustes não autorizados.
Design de Válvula de Alívio e Balanceada
O design de alívio ajuda a reduzir a pressão downstream quando o sistema está em ponto morto. Além disso, o design de válvula balanceada minimiza o impacto das flutuações de pressão de entrada na pressão de saída, garantindo regulação estável e consistente.
Monitoramento de Pressão e Manutenção
Portas de manômetro de 1/8" de fluxo total permitem o monitoramento preciso da pressão sem restringir o fluxo de ar. A cuba de baioneta de liberação rápida permite a remoção rápida para substituição do elemento filtrante e manutenção, tudo sem a necessidade de ferramentas.
Especificações de Desempenho
- Alta Capacidade de Vazão: Modelo B72G fornece 38 dm³/s (80 SCFM); modelo B73G oferece 50 dm³/s (106 SCFM)
- Ampla Faixa de Pressão de Saída: Ajustável de 0,3 a 10 bar
- Pressão Máxima de Entrada: 10 bar para cubas transparentes; 17 bar para cubas metálicas
- Faixa de Temperatura de Operação: -34°C a +50°C com cubas de policarbonato; -20°C a +65°C com cubas metálicas
Parâmetros Técnicos:
| Material do Elemento Filtrante |
Polipropileno Sinterizado |
| Ajuste de Pressão de Saída |
0,3–10 Bar |
| Material do Corpo |
Zinco / Alumínio, Liga de Zinco |
| Mídia |
Ar Comprimido |
| Tamanhos das Portas |
G1/4, G3/8, G1/2 |
| Tipos de Dreno |
Manual, Automático, Semi-Automático |
Esta unidade de tratamento de fonte de ar FESTO possui um elemento filtrante de alta qualidade feito de polipropileno sinterizado, garantindo filtração confiável para seu sistema de ar comprimido. Como um filtro de névoa de óleo FESTO premium, ele oferece ajuste preciso da pressão de saída variando de 0,3 a 10 Bar. O robusto material do corpo, composto de zinco, alumínio e liga de zinco, garante durabilidade e longevidade. Adequada para várias aplicações, esta unidade de tratamento de fonte de ar FESTO suporta múltiplos tamanhos de porta, incluindo G1/4, G3/8 e G1/2, e oferece tipos de dreno versáteis como manual, automático e semi-automático para atender a diversas necessidades operacionais.
Aplicações:
Automação Industrial
Na automação industrial, o fornecimento de ar limpo e regulado é essencial para o bom funcionamento de atuadores pneumáticos, válvulas e cilindros. Garantir a pureza do ar e a pressão consistente ajuda a manter a eficiência e a confiabilidade dos sistemas automatizados.
Máquinas de Embalagem
Equipamentos de embalagem e enchimento dependem de proteção precisa e controle de pressão de componentes pneumáticos. Manter essas condições ajuda a alcançar operações de embalagem precisas e eficientes, protegendo tanto a maquinaria quanto os produtos.
Manuseio de Materiais
Para transportadores, unidades pick-and-place e vários sistemas de manuseio, a preparação adequada do ar é crucial. Ar limpo e regulado garante a operação suave desses componentes pneumáticos, minimizando o tempo de inatividade e estendendo a vida útil do equipamento.
Distribuição de Ar Comprimido
Em cada ponto de uso, a filtração e a regulação do ar comprimido são necessárias para manter o desempenho e a longevidade de ferramentas e equipamentos. O tratamento eficaz do ar contribui diretamente para a eficiência operacional.
Sistemas Pneumáticos Gerais
As instalações de fabricação se beneficiam da remoção de contaminantes e do controle de pressão adequado em seus sistemas pneumáticos. Ar limpo e regulado melhora a confiabilidade e a segurança dos processos pneumáticos em várias aplicações.
Máquinas Têxteis
Na produção têxtil, os controles pneumáticos requerem filtração e regulação de ar eficazes. Isso permite o desempenho consistente da máquina e ajuda a manter a qualidade do produto.
Fabricação Automotiva
A preparação do ar desempenha um papel vital em ambientes de fabricação automotiva, incluindo cabines de pintura, linhas de montagem e equipamentos de teste. Ar limpo e regulado contribui para condições operacionais ideais e produção de alta qualidade.
Suporte e Serviços:
Nossas unidades de Regulador de Filtro Lubrificador Pneumático (FRL) são projetadas para garantir o desempenho ideal e a longevidade de seus sistemas pneumáticos, fornecendo fluxo de ar limpo, regulado e lubrificado. Para manter a eficiência e a confiabilidade de sua FRL, a manutenção regular e o manuseio adequado são essenciais.
Para suporte técnico, certifique-se de ter o número do modelo, número de série e uma descrição detalhada do problema prontos. Essas informações ajudarão a fornecer assistência rápida e precisa.
Ao instalar a unidade FRL, verifique se a direção do fluxo de ar corresponde às marcações no produto. Use conexões apropriadas e evite apertar demais para evitar danos. Certifique-se de que a unidade esteja montada em um local acessível para facilitar a manutenção.
Verifique e substitua regularmente o elemento filtrante para evitar que contaminantes entrem em seu sistema pneumático. Drene a água acumulada e os detritos da cuba do filtro com frequência para manter o fluxo de ar limpo.
Ajuste o regulador para a configuração de pressão desejada de acordo com os requisitos do seu sistema. Evite exceder a classificação de pressão máxima especificada para a unidade para garantir a operação segura.
Os lubrificadores devem ser preenchidos com o óleo pneumático recomendado e verificados regularmente para manter a lubrificação adequada dos componentes downstream. Evite o enchimento excessivo para evitar o arraste de óleo para o sistema.
Se forem observados ruídos anormais, quedas de pressão ou vazamentos, inspecione a unidade quanto a danos ou desgaste. Substitua quaisquer peças defeituosas por componentes genuínos do fabricante para garantir compatibilidade e segurança.
Para solução de problemas detalhada, guias de manutenção e informações sobre peças de reposição, consulte o manual do produto fornecido com sua unidade FRL.
Seguir estas diretrizes ajudará a maximizar o desempenho e a vida útil do seu sistema de Regulador de Filtro Lubrificador Pneumático, garantindo a operação suave e eficiente do seu equipamento pneumático.
