Descrição do produto:

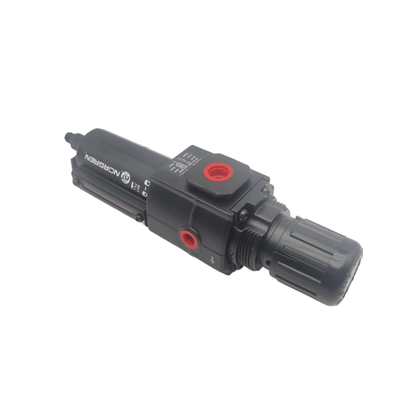

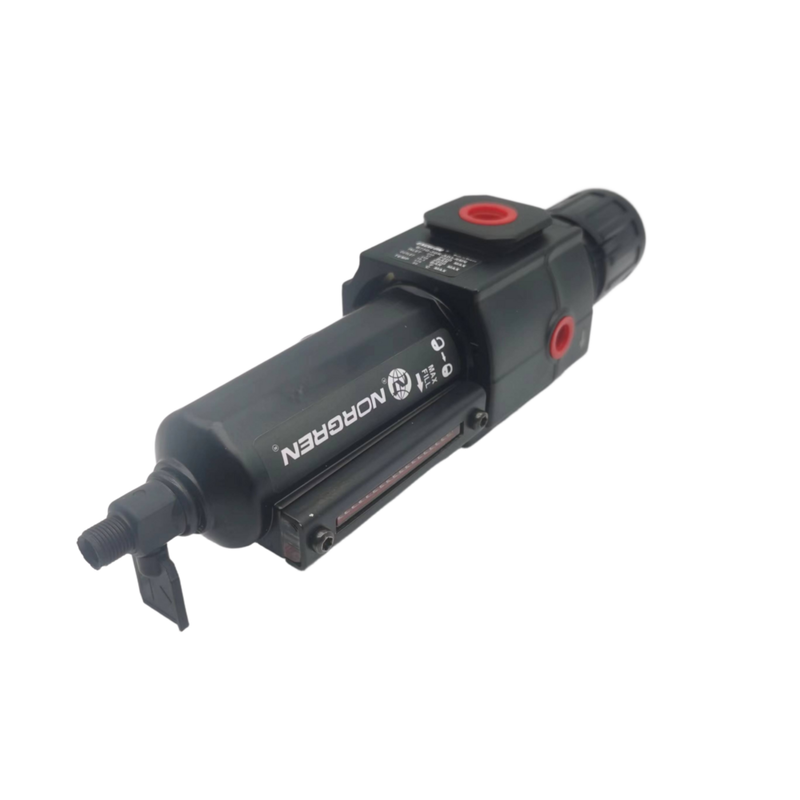

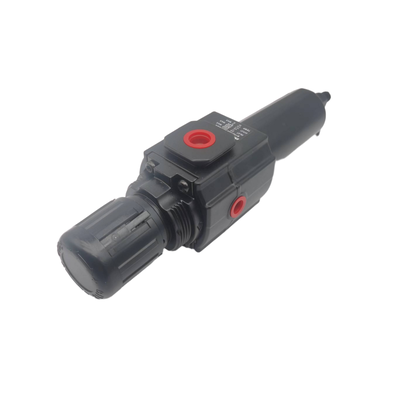

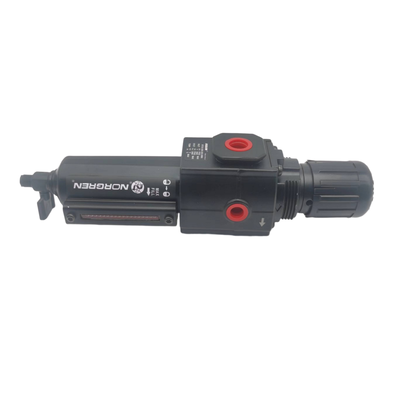

As séries Norgren B72G e B73G representam reguladores de filtros de alto desempenho concebidos como parte do sistema modular de preparação de ar Excelon.Estes dispositivos integrados combinam a filtragem e a regulação da pressão num único dispositivo.A sua função principal é remover a água e as partículas sólidas das condutas de ar comprimido, assegurando simultaneamente um controlo preciso da pressão a jusante.
O design inovador do Excelon suporta opções de instalação flexíveis, permitindo que essas unidades sejam montadas em linha ou combinadas modularmente com outros componentes do Excelon usando conexões Quickclamp.Este recurso facilita a expansão do sistema sem esforço e simplifica os procedimentos de manutenção em curso.
A série B72G está disponível com portões G1/4 e G3/8, proporcionando uma taxa de fluxo de 38 dm3/s (80 SCFM).com uma capacidade de escoamento superior a 50 dm3/s (106 SCFM)Ambas as séries incorporam uma concepção de válvula equilibrada que reduz o impacto das variações da pressão de entrada na pressão de saída, garantindo assim uma regulação estável e fiável.
Estes reguladores de filtro vêm com opções para elementos de filtro de polipropileno sinterizado de 5 μm ou 40 μm e estão disponíveis em configurações de drenagem manual ou automática.Tal versatilidade torna-os adequados para um amplo espectro de aplicações industriais.
Características adicionais incluem um botão de ajuste de empurrão para bloqueio protegido por uma tampa resistente a manipulação, uma tigela de baioneta de libertação rápida para manutenção conveniente,e portas de medidor de fluxo completo que permitem monitorar a pressão sem limitar o fluxo de arAs tigelas de policarbonato transparentes permitem uma visibilidade de 360 graus dos níveis de condensado.Enquanto os materiais duráveis de zinco e alumínio garantem um desempenho duradouro mesmo em condições de funcionamento exigentes.
Características:
Filtro e regulador integrados
Esta unidade compacta integra a filtragem de partículas e a regulação da pressão, poupando efetivamente espaço de instalação valioso, combinando duas funções essenciais num único dispositivo.
Sistema modular Excelon
O sistema suporta opções de instalação versáteis, permitindo configurações em linha ou modulares com outros produtos de preparação de ar Excelon.Esta flexibilidade é facilitada por conexões convenientes Quickclamp.
Graus de filtração
Os utilizadores podem escolher entre dois níveis de filtragem, consoante as suas necessidades: elementos de filtragem de polipropileno sinterizado de 5 μm ou 40 μm. Ambas as opções permitem a remoção eficaz de contaminantes,assegurar um fluxo de ar limpo.
Opções de drenagem
O dispositivo oferece configurações de drenagem manual e automática. Os clientes podem escolher um drenagem manual de 1/4 de volta ou optar por um sistema de drenagem automática para atender às suas preferências de manutenção.
Taças transparentes
Equipada com tigelas de policarbonato transparentes, esta unidade proporciona uma visibilidade de 360 graus dos níveis de condensado, tornando mais fácil monitorar e manter um desempenho ideal.
Características de adaptação
Uma perna de ajuste de empurrão para bloqueio impede mudanças acidentais de pressão, aumentando a segurança e a confiabilidade.
Projeto da regulação da pressão
O projeto de relevo permite uma redução controlada da pressão a jusante quando o sistema está sem saída.A sua arquitetura de válvula equilibrada minimiza o impacto das flutuações da pressão de entrada na pressão de saída, assegurando uma regulamentação estável.
Portos de diâmetro e manutenção
As portas de calibre de 1/8" de fluxo total permitem monitorar a pressão sem restringir o fluxo de ar.O mecanismo da baia de baioneta de libertação rápida permite a remoção rápida da baia durante a substituição e manutenção do elemento, tudo sem a necessidade de ferramentas.
Especificações de desempenho
O dispositivo demonstra alta capacidade de fluxo, com o modelo B72G lidando com até 38 dm3/s (80 SCFM) e o modelo B73G com até 50 dm3/s (106 SCFM).3 a 10 bar.
Condições de funcionamento
As pressões máximas de entrada são de 10 bar para a versão da tigela transparente e de 17 bar para a versão da tigela metálica.e de -20°C a +65°C quando se utilizam tigelas de metal.
Parâmetros técnicos:
| Material do corpo |
Zinc / Alumínio, liga de zinco |
| Ajuste da pressão de saída |
0.3 ¢ 10 bar |
| Tipos de drenagem |
Manual, automático, semiautomático |
| Mídia |
Ar comprimido |
| Tamanhos dos portos |
G1/4, G3/8, G1/2 |
| Material do elemento de filtro |
Polipropileno sinterizado |
Aplicações:
Automatização industrial
O fornecimento de ar limpo e bem regulado é essencial para o funcionamento eficiente dos atuadores, válvulas e cilindros pneumáticos.Estes componentes dependem de um controlo preciso da qualidade do ar e da pressão para funcionar de forma óptima em ambientes industriais automatizados.
Máquinas e aparelhos de embalagem
No equipamento de embalagem e enchimento, é crucial proteger os componentes pneumáticos e manter a pressão constante.A filtragem e a regulação adequadas do ar ajudam a garantir um desempenho fiável e a prolongar a vida útil dessas máquinas.
Manuseio de materiais
A preparação do ar desempenha um papel importante nos transportadores, unidades de pick-and-place e vários sistemas de manuseio.O ar limpo e controlado favorece uma operação suave e minimiza o tempo de inatividade em aplicações de manuseio de materiais.
Distribuição do ar comprimido
No ponto de utilização, a filtragem e a regulação da pressão são vitais para as ferramentas e equipamentos que operam com ar comprimido.
Sistemas Pneumáticos Gerais
Em todas as instalações de fabrico, a remoção de contaminantes e a gestão cuidadosa da pressão são fundamentais para o funcionamento fiável dos sistemas pneumáticos gerais.
Máquinas e aparelhos têxteis
Os controles pneumáticos na produção têxtil exigem uma filtragem e regulação eficazes do ar para manter a qualidade e a eficiência durante todo o processo de fabrico.
Fabricação de automóveis
Na fabricação de automóveis, especialmente em lojas de pintura, linhas de montagem e estações de ensaio, a preparação adequada do ar é indispensável para manter a precisão operacional e garantir a qualidade do produto.
Apoio e Serviços:
As nossas unidades de lubrificador regulador de filtros pneumáticos (FRL) são projetadas para garantir um fornecimento de ar limpo, regulado e lubrificado para sistemas pneumáticos,melhorar o desempenho e prolongar a vida útil do seu equipamento.
Apoio técnico:
Fornecemos suporte técnico completo para instalação, operação e manutenção de unidades FRL.e otimizar as configurações para corresponder às suas necessidades específicas de aplicação.
Serviços:
1Orientação de instalação: instruções pormenorizadas e apoio no local para assegurar a correcta instalação e ligação no seu sistema pneumático.
2Manutenção e reparações: Serviços de manutenção programados, incluindo substituição de elementos de filtro, calibração do regulador e recarga do lubrificador.Também há serviços de reparação rápida disponíveis para minimizar o tempo de inatividade.
3. Personalização: Assistência na selecção das unidades de RFR adequadas e na personalização das configurações para satisfazer as exigências únicas do sistema.
4Formação: sessões de formação no local ou à distância para o seu pessoal sobre as melhores práticas para a operação e manutenção de rotina dos FRL.
Nosso objetivo é fornecer suporte e serviços confiáveis e de alta qualidade para maximizar a eficiência e a longevidade de seus sistemas pneumáticos usando nossos produtos lubrificadores de regulador de filtros pneumáticos.
