Descrição do produto:

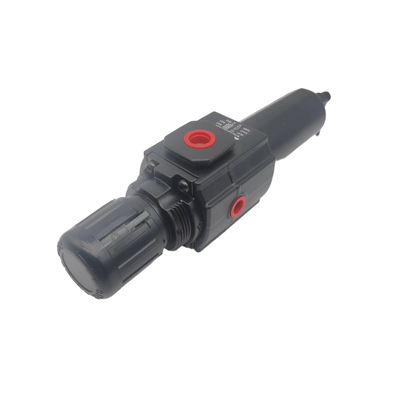

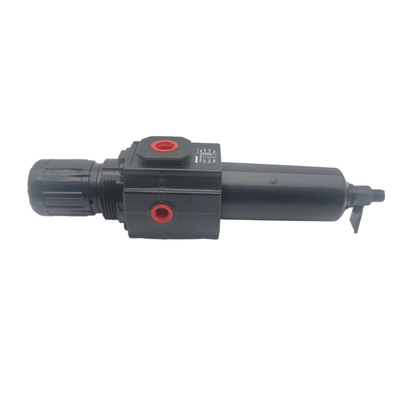

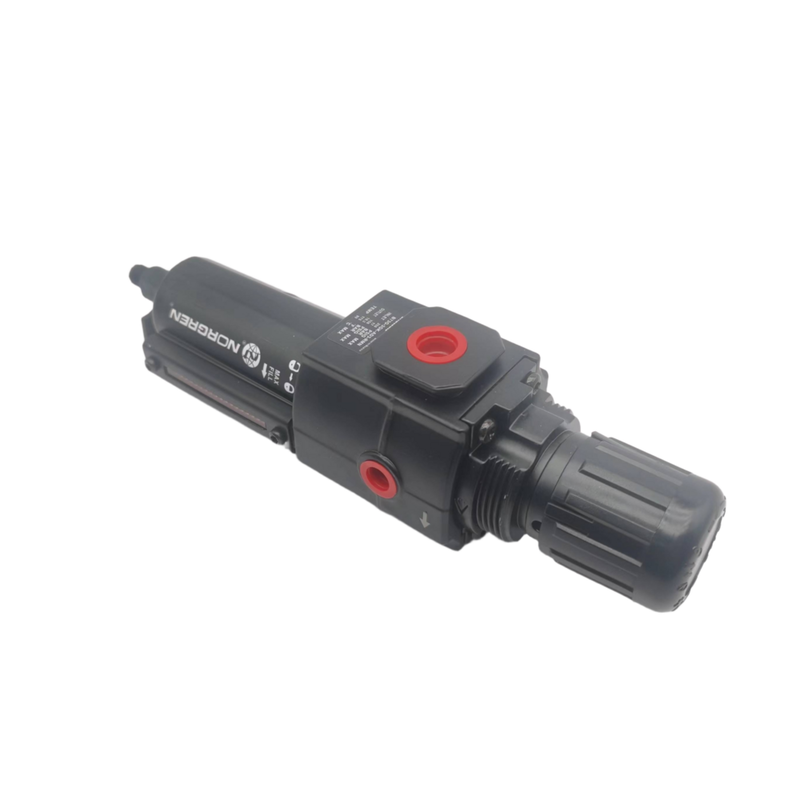

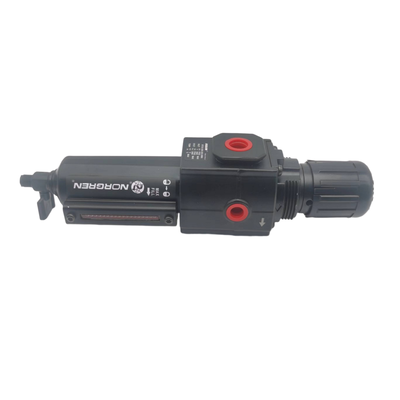

As séries Norgren B72G e B73G representam reguladores de filtros de alto desempenho dentro do sistema modular de preparação de ar Excelon.Estes dispositivos integrados combinam funções de filtragem e regulação de pressão num único dispositivo.Os condutores de ar comprimido são equipados com uma caixa compacta, que elimina eficazmente a água e os contaminantes sólidos das condutas de ar comprimido, assegurando ao mesmo tempo um controlo preciso da pressão a jusante.
Projetado com flexibilidade em mente, o sistema Excelon permite que estas unidades sejam instaladas em linha ou como parte de uma configuração modular ao lado de outros componentes Excelon.Utilizando conexões Quickclamp, a série suporta uma fácil expansão e simplifica os procedimentos de manutenção, aumentando a eficiência global do sistema.
A série B72G está disponível com portões G1/4 e G3/8, proporcionando uma taxa de fluxo de 38 dm3/s (80 SCFM).e G1/2· e suporta uma taxa de fluxo superior a 50 dm3/s (106 SCFM)Ambos os modelos incorporam uma concepção de válvula equilibrada, que minimiza a influência das flutuações da pressão de entrada na pressão de saída, garantindo uma regulação estável e fiável.
Estes reguladores de filtro são equipados com elementos de filtro de polipropileno sinterizado disponíveis em 5 μm ou 40 μm, e oferecem configurações de drenagem manual e automática.Tal versatilidade torna-os adequados para um amplo espectro de aplicações industriais que exigem preparação precisa do ar e remoção de contaminantes.
As características adicionais incluem um botão de ajuste de empurrão para bloquear protegido por uma tampa resistente a adulterações e uma tigela de baioneta de libertação rápida que simplifica as tarefas de manutenção.As portas de manômetro de fluxo completo permitem monitorar a pressão sem afetar o fluxo de ar, enquanto os recipientes de policarbonato transparentes proporcionam uma visibilidade de 360 graus dos níveis de condensado.torná-los adequados para ambientes operacionais exigentes.
Características:
Visão geral do filtro e regulador integrados
O filtro e o regulador integrados combinam a filtragem de partículas com a regulação da pressão numa única unidade compacta.Esta concepção ajuda a poupar espaço de instalação valioso, garantindo ao mesmo tempo uma preparação eficiente do ar.
Excelon Compatibilidade do Sistema Modular
Com o sistema modular Excelon, este produto suporta instalações em linha e modulares.Ele se conecta perfeitamente com outros componentes de preparação de ar Excelon usando conexões convenientes Quickclamp.
Opções de filtragem
Dois graus de filtragem estão disponíveis para atender a várias necessidades de aplicação. Os usuários podem selecionar entre 5 μm ou 40 μm elementos de filtro de polipropileno sinterizado para remoção eficaz de contaminantes.
Configurações de drenagem
O projeto oferece flexibilidade através de opções de drenagem manual e automática.
Características de monitorização e de ajustamento
Os recipientes de policarbonato transparentes proporcionam uma visibilidade de 360° dos níveis de condensado, permitindo uma fácil monitorização.O botão de ajuste de empurrão para bloquear evita mudanças acidentais de pressão e pode ser reforçado com uma tampa resistente a adulterações para maior segurança.
Características de projeto avançadas
O projeto de relevo permite a redução da pressão a jusante quando o sistema está sem saída.o projeto da válvula equilibrada minimiza a influência das flutuações da pressão de entrada na pressão de saída, assegurando uma regulamentação estável.
Funcionalidades adicionais
As portas de calibre de 1/8" permitem monitorar a pressão sem restringir o fluxo de ar. A bacia de baioneta de libertação rápida permite uma remoção rápida e sem ferramentas para substituição e manutenção de elementos.
Especificações de desempenho
- Capacidade de fluxo elevada:O B72G oferece 38 dm3/s (80 SCFM); o B73G oferece 50 dm3/s (106 SCFM).
- Intervalo de pressão:Pressão de saída ajustável de 0,3 a 10 bar.
- Pressão máxima de entrada:10 bar para uma tigela transparente; 17 bar para uma tigela metálica.
- Temperatura de funcionamento:-34°C a +50°C para tigelas de policarbonato; -20°C a +65°C para tigelas de metal.
Parâmetros técnicos:
| Tamanhos dos portos |
G1/4, G3/8, G1/2 |
| Ajuste da pressão de saída |
0.3 ¢ 10 bar |
| Material do corpo |
Zinc / Alumínio, liga de zinco |
| Tipos de drenagem |
Manual, automático, semiautomático |
| Material do elemento de filtro |
Polipropileno sinterizado |
| Mídia |
Ar comprimido |
Aplicações:
Automatização industrial
Assegurar um fornecimento de ar limpo e bem regulado é essencial para o funcionamento eficiente dos atuadores, válvulas e cilindros pneumáticos utilizados nos processos de automação industrial.
Máquinas e aparelhos de embalagem
Fornecer proteção e controle preciso da pressão para componentes pneumáticos é fundamental nos equipamentos de embalagem e enchimento para manter o desempenho e a qualidade dos produtos consistentes.
Manuseio de materiais
A preparação adequada do ar é necessária para o bom funcionamento dos transportadores, unidades de recolha e colocação e vários sistemas de manuseio de materiais, aumentando a produtividade e a fiabilidade.
Distribuição do ar comprimido
No ponto de utilização, a filtragem e a regulação da pressão são aplicadas às ferramentas e equipamentos para garantir um funcionamento e uma longevidade ideais.
Sistemas Pneumáticos Gerais
A remoção de contaminantes e o controlo da pressão são vitais nas instalações de fabrico para manter o desempenho eficiente e seguro do sistema pneumático.
Máquinas e aparelhos têxteis
A filtragem e a regulação do ar desempenham um papel importante nos controles pneumáticos utilizados na produção têxtil, apoiando a consistência e a qualidade na fabricação.
Fabricação de automóveis
A preparação do ar é crucial em várias fases, como lojas de pintura, linhas de montagem e equipamentos de teste, para garantir padrões elevados e operação confiável na fabricação de automóveis.
Apoio e Serviços:
Nossas unidades de lubrificador regulador de filtros pneumáticos (FRL) são projetadas para garantir o melhor desempenho e longevidade de seus sistemas pneumáticos, fornecendo um suprimento de ar limpo, regulado e lubrificado.Para apoio técnico, certifique-se de ter o número de modelo e as especificações da sua unidade FRL prontos quando solicitar assistência.
Instalação: a instalação adequada é fundamental para o funcionamento eficaz da unidade do LFR.Certificar-se de que a unidade está instalada na orientação correta de acordo com a direção do fluxo indicada no dispositivo. Utilize acessórios adequados e evite apertar demasiado para evitar danos.
Manutenção: É necessária manutenção regular dos componentes do filtro, do regulador e do lubrificador para manter a eficiência do sistema.verificar e ajustar as definições de pressão do regulador conforme necessário, e encher o lubrificante com o lubrificante recomendado para garantir a lubrificação adequada dos equipamentos a jusante.
Resolução de problemas: Problemas comuns, como quedas de pressão, vazamentos de ar ou lubrificação insuficiente, geralmente podem ser resolvidos inspecionando bloqueios, vazamentos ou baixos níveis de lubrificante.Verifique se todas as ligações estão seguras e se a unidade está livre de sujeira e detritos.
Segurança: Pressurizar sempre o sistema antes de efectuar qualquer manutenção ou ajuste na unidade FRL. Usar equipamento de protecção individual conforme necessário para evitar lesões.
Para obter documentação técnica pormenorizada, peças sobressalentes e manuais de serviço, consulte a literatura do produto fornecida com a sua unidade FRL ou visite o nosso sítio web oficial.
Embalagem e transporte:
O lubrificante regulador de filtros pneumáticos é cuidadosamente embalado para garantir a máxima proteção durante o transporte.Cada unidade é colocada em uma caixa de papelão resistente com inserções de espuma personalizadas para evitar o movimento e absorver choquesA embalagem é concebida para proteger o produto da umidade, poeira e impacto, mantendo a sua integridade até chegar ao utilizador final.
Para o envio, usamos serviços de correio confiáveis que fornecem opções de rastreamento e seguro para garantir a entrega segura.incluindo instruções de manuseio e informações sobre o produtoOferecemos várias opções de transporte, incluindo transporte padrão, expedido e a granel para atender às diferentes necessidades dos clientes.
