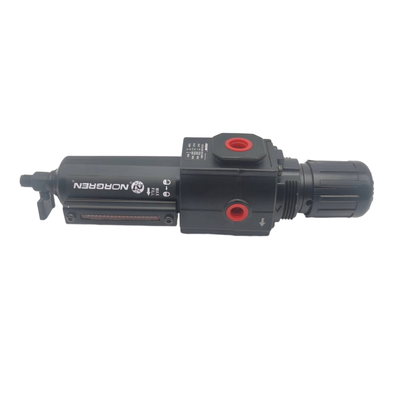

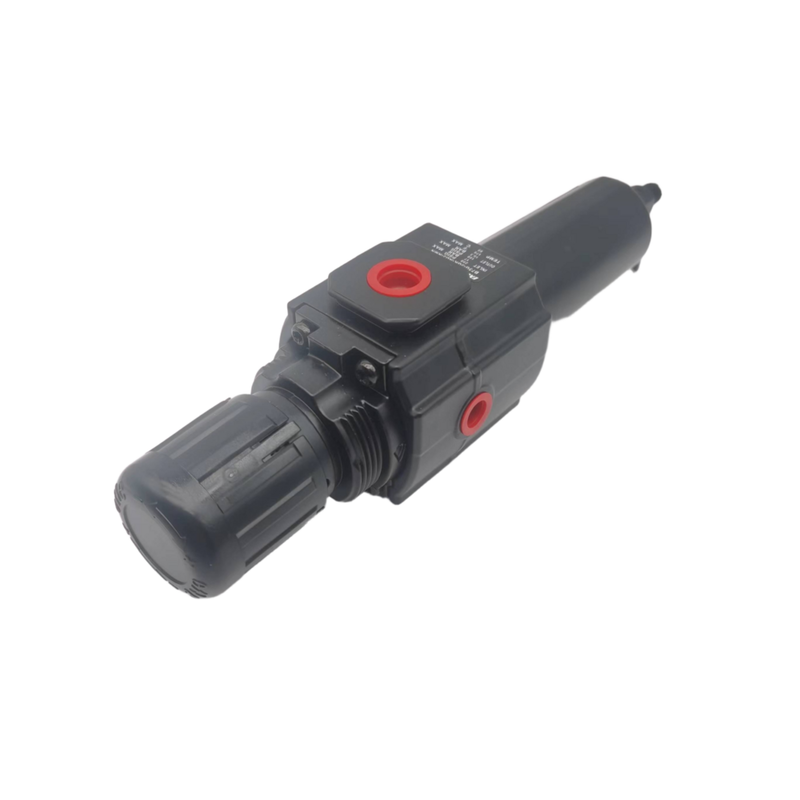

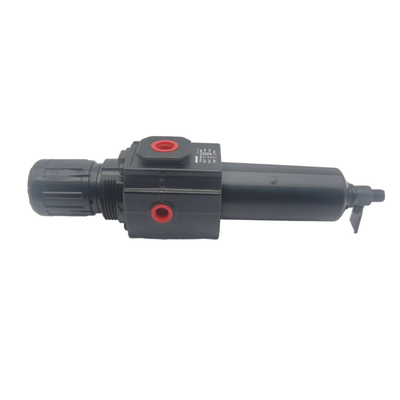

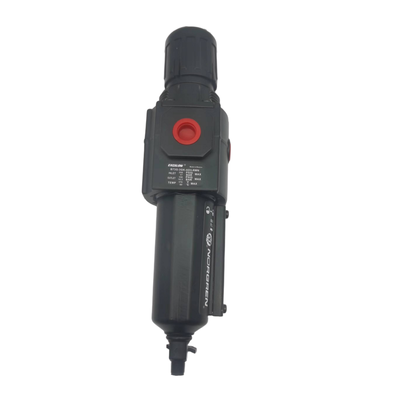

NORGREN B73G‐3AK‐QD1‐RMG B73G‐3GK‐QD3‐RMG B73G‐4AK‐AD1‐RMN Excelon Plus Componente de tratamento de ar comprimido Desmontagem sem ferramentas do recipiente Elemento substituível Largo intervalo de temperatura

Descrição do produto:

As séries Norgren B72G e B73G representam reguladores de filtros de alto desempenho dentro do sistema modular de preparação de ar Excelon.Estes dispositivos integrados combinam a filtragem e a regulação da pressão num único dispositivo., unidade compacta, eliminando eficazmente a água e os contaminantes sólidos das condutas de ar comprimido, assegurando ao mesmo tempo um controlo preciso da pressão a jusante.O design inovador do Excelon suporta instalação em linha ou modular ao lado de outros componentes do Excelon, utilizando conexões Quickclamp para facilitar a expansão do sistema e simplificar a manutenção.

A série B72G é oferecida com portões G1/4 e G3/8 e suporta uma taxa de fluxo de até 38 dm3/s (80 SCFM).com uma capacidade de escoamento superior a 50 dm3/s (106 SCFM)Ambas as séries incorporam uma concepção de válvula equilibrada que reduz o impacto das flutuações da pressão de entrada na pressão de saída, proporcionando assim uma regulação estável e fiável.Estas unidades são equipadas com elementos de filtro de polipropileno sinterizado disponíveis em dimensões de 5 μm ou 40 μm, e oferecem opções de drenagem manual e automática, permitindo versatilidade para atender a uma ampla gama de requisitos industriais.

As unidades são concebidas tendo em conta a conveniência do utilizador e dispõem de um botão de regulação de bloqueio protegido por uma tampa resistente a manipulações.enquanto os portos de manômetro de fluxo completo permitem monitoramento contínuo da pressão sem restringir o fluxo de arAs tigelas de policarbonato transparentes proporcionam uma visibilidade de 360 graus para monitorar facilmente os níveis de condensado.Estes reguladores de filtros garantem uma operação duradoura mesmo nos ambientes mais desafiadores..

Características:

O filtro e o regulador integrados combinam a filtragem de partículas com a regulação da pressão numa unidade compacta.Esta concepção ajuda a poupar espaço de instalação valioso, assegurando ao mesmo tempo um tratamento de ar eficiente.

Com o sistema modular Excelon, este produto suporta instalação em linha e modular.Os utilizadores podem facilmente conectá-lo com outros equipamentos de preparação de ar Excelon usando as conexões convenientes Quickclamp.

O filtro está disponível em dois graus: elementos de polipropileno sinterizados de 5 μm e 40 μm. Ambas as opções proporcionam uma remoção eficaz de contaminantes para proteger os equipamentos a jusante.

Para a gestão do condensado, existem opções para um escoamento manual de 1/4 de volta ou uma configuração de escoamento automático.facilitando a monitorização dos níveis de condensado de uma só vez.

A unidade está equipada com um botão de ajuste de empurrão para bloquear que impede alterações acidentais nas configurações de pressão.O projeto de relevo permite a redução da pressão a jusante quando o sistema está sem saída.

Um projeto de válvula equilibrado minimiza o impacto das flutuações da pressão de entrada, garantindo uma regulação estável da pressão de saída para um desempenho consistente.

As portas de calibre de 1/8" de fluxo total permitem monitorar a pressão sem restringir o fluxo de ar.A manutenção é simplificada com uma tigela de baioneta de libertação rápida que permite a remoção rápida da tigela para substituição de elementos sem necessidade de ferramentas.

A unidade oferece alta capacidade de fluxo, com os modelos B72G e B73G suportando 38 dm3/s (80 SCFM) e 50 dm3/s (106 SCFM) respectivamente.

A pressão de saída pode ser ajustada numa gama larga de 0,3 a 10 bar. As pressões máximas de entrada variam consoante o material da tigela: até 10 bar para tigelas transparentes e 17 bar para tigelas metálicas.

As faixas de temperatura de funcionamento também dependem do tipo de tigela, com tigelas de policarbonato de -34°C a +50°C e tigelas de metal de -20°C a +65°C.

Parâmetros técnicos:

Aplicações:

Apoio e Serviços:

Nossas unidades de lubrificador regulador de filtro pneumático (FRL) são projetadas para garantir o desempenho ideal e a longevidade de seus sistemas pneumáticos, fornecendo um suprimento de ar limpo, regulado e lubrificado.Para apoio técnico, consulte o manual do produto para instruções de instalação, procedimentos de manutenção e dicas de solução de problemas.

A manutenção regular da unidade de LFR inclui a verificação e o esvaziamento da bacia de filtragem para remover os contaminantes acumulados, a verificação dos ajustes de pressão corretos e a garantia dos níveis de lubrificação adequados.A substituição dos elementos do filtro e do óleo do lubrificador deve ser efectuada conforme especificado no programa de manutenção para evitar falhas do sistema..

Em caso de problemas com a unidade FRL, certifique-se de que a entrada de ar está dentro da faixa de pressão recomendada, que o elemento de filtro não está entupido,e o lubrificante contém o tipo e a quantidade adequados de óleo. Para resolução de problemas avançada, consulte a documentação técnica detalhada fornecida com o produto.

Também oferecemos serviços abrangentes, incluindo assistência de instalação, diagnóstico de sistemas,e programas de manutenção preventiva para ajudar a maximizar a eficiência e confiabilidade do seu equipamento pneumáticoA nossa equipa técnica está equipada para suportar configurações personalizadas e integração com sistemas existentes.

Para as peças sobressalentes e acessórios compatíveis com o seu lubrificador regulador de filtros pneumáticos, consulte a lista de peças na documentação do produto para garantir a escolha e a montagem corretas.O uso de peças originais ajuda a manter padrões de desempenho e segurança ideais.

Para melhorar o desempenho do sistema, considerar a calibração periódica do regulador de pressão e a inspeção da saída do lubrificador para corresponder aos requisitos da aplicação.A selecção e a instalação adequadas da unidade de LCR são fundamentais para manter a qualidade do ar e proteger os componentes a jusante.
