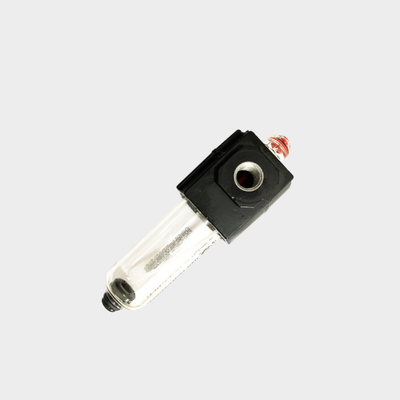

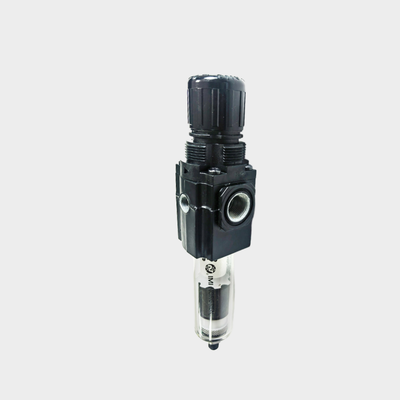

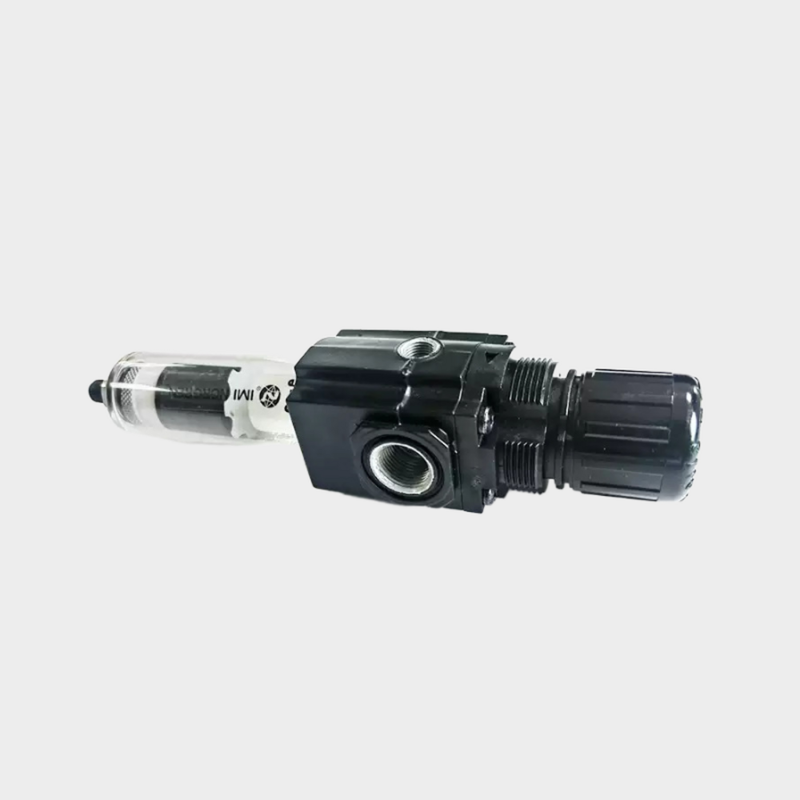

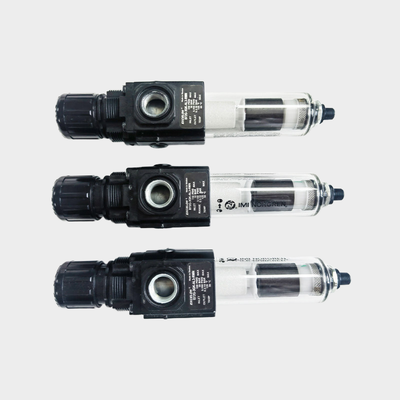

NORGREN B72G‐2GK‐AL3‐RMN B72G‐2GK‐AL1‐RMN Excelon Filter‐Regulator G1/4 Auto-Drain Polycarbonate Bowl 5μm 40μm Push‐Lock Knob 0,3‐10Bar Sem Gauge Para Loops de Controle Pneumático

Descrição do Produto:

As séries B72G e B73G da Norgren representam reguladores de filtro de alto desempenho dentro do sistema modular de preparação de ar Excelon. Estas unidades integradas combinam eficazmente as funções de filtração e regulação de pressão numa única carcaça compacta. Funcionam removendo água e partículas sólidas das linhas de ar comprimido, garantindo ao mesmo tempo um controlo preciso da pressão a jusante.

Projetado com a versatilidade em mente, o sistema Excelon permite que estas unidades sejam instaladas em linha ou modularmente ao lado de outros produtos Excelon. Utilizando conexões Quickclamp, o design facilita a expansão do sistema e simplifica a manutenção de rotina.

A série B72G é oferecida com tamanhos de porta G1/4 e G3/8, proporcionando uma capacidade de fluxo de 38 dm³/s (80 SCFM). Em comparação, a série B73G oferece opções de porta adicionais — G1/4, G3/8 e G1/2 — e suporta uma taxa de fluxo mais alta de 50 dm³/s (106 SCFM). Ambas as séries incorporam um mecanismo de válvula equilibrado que reduz o impacto das flutuações de pressão de entrada na pressão de saída, garantindo um desempenho de regulação consistente.

Estas unidades vêm equipadas com elementos filtrantes feitos de polipropileno sinterizado, disponíveis em graus de 5 µm ou 40 µm. Os clientes podem escolher entre opções de dreno manual ou automático, aumentando a flexibilidade para atender a uma ampla variedade de aplicações industriais.

Recursos adicionais incluem um botão de ajuste push-to-lock protegido por uma tampa à prova de violação, uma cuba de baioneta de liberação rápida que simplifica as tarefas de manutenção e portas de manômetro de fluxo total que permitem o monitoramento da pressão sem prejudicar o fluxo de ar. As cubas transparentes de policarbonato oferecem visibilidade de 360 graus dos níveis de condensado, enquanto as opções de corpos de zinco ou alumínio garantem durabilidade robusta em ambientes desafiadores.

Características:

Esta unidade combina filtração de partículas e regulação de pressão em um dispositivo compacto, o que ajuda a economizar espaço valioso de instalação. Seu design integrado otimiza os processos de preparação de ar de forma eficiente.

O sistema suporta instalações em linha e modulares ao lado de outros produtos de preparação de ar Excelon. Usando conexões Quickclamp, garante montagem fácil e flexível.

Existem duas classes de filtração disponíveis, apresentando elementos filtrantes de polipropileno sinterizado com classificações de 5 µm ou 40 µm. Estes removem eficazmente contaminantes para manter a pureza do ar.

Os usuários podem escolher entre drenos manuais com um mecanismo simples de 1/4 de volta ou configurações de dreno automático, permitindo preferências de manutenção personalizadas.

As cubas transparentes de policarbonato oferecem visibilidade de 360 graus dos níveis de condensado, facilitando o monitoramento e o gerenciamento do acúmulo de umidade no sistema.

O botão de ajuste possui um design push-to-lock para evitar alterações de pressão não intencionais. Adicionalmente, uma tampa à prova de violação está disponível para maior segurança.

Seu design de alívio ajuda a reduzir a pressão a jusante com segurança quando o sistema está fechado, enquanto a válvula equilibrada minimiza os efeitos das flutuações de pressão de entrada para fornecer regulação de pressão estável.

Portas de manômetro de fluxo total de 1/8" permitem o monitoramento da pressão sem impedir o fluxo de ar. O design da cuba de baioneta de liberação rápida permite a remoção rápida e sem ferramentas da cuba para substituição do elemento e manutenção.

O dispositivo apresenta altas capacidades de fluxo, com o modelo B72G entregando 38 dm³/s (80 SCFM) e o modelo B73G oferecendo 50 dm³/s (106 SCFM). A pressão de saída pode ser ajustada amplamente de 0,3 a 10 bar.

As classificações máximas de pressão de entrada são de 10 bar para modelos com cubas transparentes e 17 bar para aqueles com cubas metálicas. As temperaturas de operação variam de -34°C a +50°C para cubas de policarbonato e de -20°C a +65°C para cubas metálicas.

Parâmetros Técnicos:

Aplicações:

Suporte e Serviços:

Nossas unidades de Lubrificador Regulador de Filtro Pneumático (FRL) são projetadas para garantir o desempenho ideal e a longevidade de seus sistemas pneumáticos, fornecendo fluxo de ar limpo, regulado e lubrificado. Para manter a eficiência e a confiabilidade de sua unidade FRL, a manutenção regular e o manuseio adequado são essenciais.

Antes da instalação, certifique-se de que o suprimento de ar esteja limpo e livre de contaminantes. Recomenda-se instalar um filtro inicial para remover partículas maiores que possam danificar os componentes da FRL.

Durante a instalação, verifique se a unidade está montada na orientação correta, conforme especificado no manual do produto. Verifique todas as conexões para vedação adequada para evitar vazamentos de ar.

Para manutenção de rotina, inspecione e limpe regularmente o elemento filtrante para evitar entupimentos. Substitua o elemento filtrante se ele apresentar sinais de desgaste ou danos. Drene a água acumulada ou contaminantes da cuba do filtro com frequência para evitar corrosão e garantir um fluxo de ar limpo.

O regulador deve ser verificado periodicamente para configurações de pressão precisas. Ajuste a pressão de acordo com os requisitos do sistema e monitore quaisquer flutuações de pressão que possam indicar um problema.

O lubrificador deve ser reabastecido com o óleo pneumático recomendado para manter a lubrificação adequada dos componentes a jusante. Use apenas o tipo de óleo especificado para evitar danos ou desempenho reduzido.

Se você encontrar algum problema, como vazamentos de ar, instabilidade de pressão ou redução do fluxo de ar, consulte a seção de solução de problemas do manual do produto. Causas comuns incluem filtros entupidos, vedações desgastadas ou instalação inadequada.

Para suporte técnico avançado, peças de reposição ou procedimentos de serviço detalhados, consulte a documentação oficial do produto ou entre em contato com seu distribuidor autorizado.

O cuidado adequado e a manutenção oportuna de seu Lubrificador Regulador de Filtro Pneumático garantirão uma vida útil prolongada e uma operação confiável de seu sistema pneumático.
