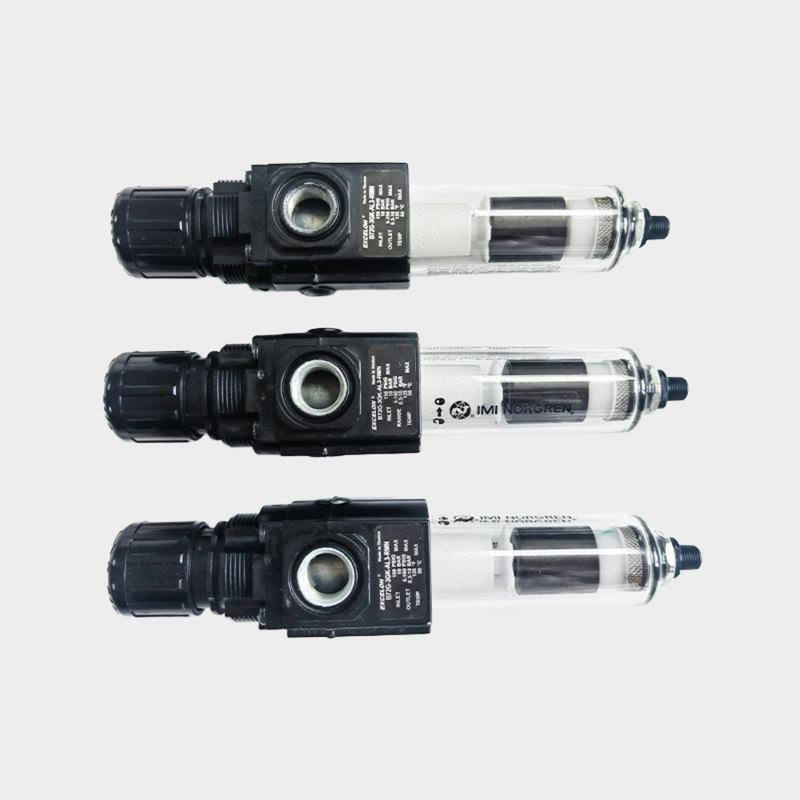

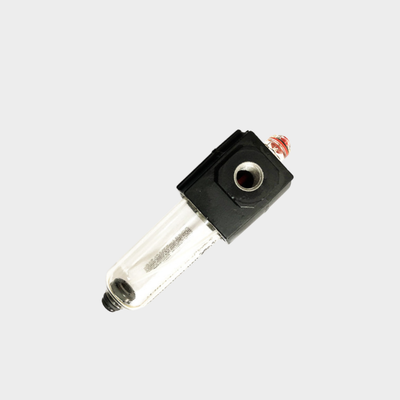

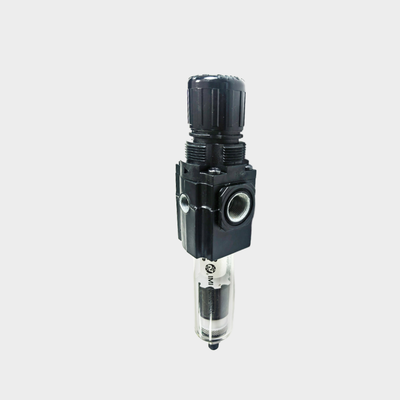

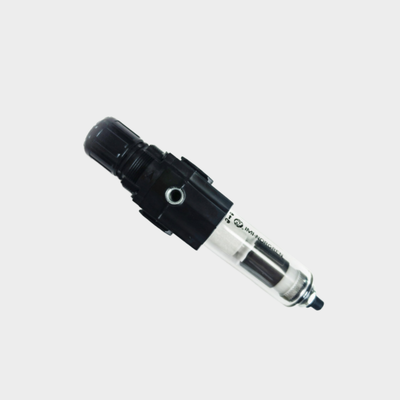

NORGREN B72G‑2GK‑QT3‑RMN B72G‑2GK‑QT1‑RMN Unidade de Preparação de Ar com Alívio Botão de Travamento por Pressão à Prova de Violação Válvula Balanceada Saída Estável Montagem Modular / Em Linha Para Estações de Trabalho de Automação de Serviço Leve

Descrição do Produto:

As séries B72G e B73G da Norgren representam uma linha de reguladores de filtro de alto desempenho dentro do sistema modular de preparação de ar Excelon. Estas unidades integradas combinam filtração e regulação de pressão em uma única carcaça compacta. Elas removem eficientemente água e contaminantes sólidos das linhas de ar comprimido, mantendo um controle preciso da pressão downstream.

Projetadas com o sistema modular Excelon em mente, estas unidades podem ser instaladas em linha ou modularmente ao lado de outros componentes Excelon. Suas conexões Quickclamp permitem expansão do sistema sem esforço e manutenção simplificada, tornando-as adequadas para diversas configurações industriais.

A série B72G está disponível com tamanhos de porta G1/4 e G3/8, entregando uma vazão de 38 dm³/s (80 SCFM). Enquanto isso, a série B73G oferece opções de porta adicionais, incluindo G1/4, G3/8 e G1/2, juntamente com uma vazão maior de 50 dm³/s (106 SCFM). Ambas as séries incorporam um design de válvula balanceada que reduz a influência das flutuações de pressão de entrada na pressão de saída, garantindo uma regulação consistente e estável.

Para atender a diversas necessidades industriais, estas unidades vêm equipadas com elementos filtrantes feitos de polipropileno sinterizado disponíveis em classificações de 5 µm ou 40 µm. Elas também oferecem opções de configurações de dreno manual ou automático, proporcionando aos usuários flexibilidade com base em suas necessidades específicas de aplicação.

Recursos adicionais incluem um botão de ajuste push-to-lock protegido por uma tampa à prova de violação, uma cuba de baioneta de liberação rápida que simplifica as tarefas de manutenção e portas de manômetro de fluxo total que permitem o monitoramento da pressão sem impedir o fluxo de ar. As cubas transparentes de policarbonato permitem visibilidade de 360° dos níveis de condensado, enquanto as opções de corpo duráveis de zinco e alumínio garantem desempenho confiável em ambientes exigentes.

Características:

O dispositivo combina filtração de partículas e regulação de pressão em uma única unidade compacta. Essa integração ajuda a economizar espaço valioso de instalação, tornando-a uma solução eficiente para necessidades de preparação de ar.

Apresentando o sistema modular Excelon, esta unidade permite instalação flexível em linha ou modular com outros produtos de preparação de ar Excelon. As conexões Quickclamp aumentam a facilidade de montagem e manutenção.

Os clientes podem escolher entre duas classes de filtração, utilizando elementos filtrantes de polipropileno sinterizado de 5 µm ou 40 µm. Ambas as opções fornecem remoção eficaz de contaminantes do suprimento de ar.

O produto oferece opções de dreno manual e automático. Os usuários podem optar por um dreno manual de 1/4 de volta ou escolher uma configuração de dreno automático, garantindo flexibilidade de acordo com os requisitos da aplicação.

As cubas transparentes de policarbonato fornecem visibilidade de 360°, permitindo fácil monitoramento dos níveis de condensado. Além disso, o botão de ajuste push-to-lock ajuda a evitar mudanças acidentais de pressão, com uma tampa à prova de violação disponível para segurança adicional.

O design de alívio permite a redução da pressão downstream quando o sistema está morto. Enquanto isso, o design de válvula balanceada reduz o impacto das flutuações de pressão de entrada na pressão de saída, garantindo regulação estável e confiável.

Portas de manômetro de fluxo total de 1/8" permitem o monitoramento da pressão sem restringir o fluxo de ar. A manutenção é simplificada com uma cuba de baioneta de liberação rápida que facilita a remoção rápida da cuba e a substituição do elemento sem a necessidade de ferramentas.

O sistema oferece alta capacidade de fluxo, com o modelo B72G suportando 38 dm³/s (80 SCFM) e o modelo B73G lidando com 50 dm³/s (106 SCFM). A faixa de ajuste de pressão de saída varia de 0,3 a 10 bar.

As capacidades máximas de pressão de entrada são de 10 bar para unidades com cuba transparente e 17 bar para aquelas equipadas com cuba metálica. A faixa de temperatura de operação varia de -34°C a +50°C para cubas de policarbonato e de -20°C a +65°C para cubas metálicas.

Parâmetros Técnicos:

Aplicações:

Suporte e Serviços:

Nossas unidades de Filtro Regulador Lubrificador Pneumático (FRL) são projetadas para garantir o desempenho ideal e a longevidade de seus sistemas pneumáticos, fornecendo ar limpo, regulado e lubrificado. Para suporte técnico, consulte o manual do usuário incluído com o produto, que contém instruções detalhadas de instalação, diretrizes de manutenção e dicas de solução de problemas.

A manutenção regular é essencial para a operação confiável da FRL. Isso inclui a drenagem periódica da cuba do filtro para remover contaminantes acumulados, a verificação e o ajuste da pressão do regulador para atender aos requisitos do sistema e o reabastecimento do reservatório do lubrificador com o lubrificante recomendado para garantir a lubrificação adequada das ferramentas pneumáticas.

Se você encontrar quaisquer problemas, como flutuações de pressão, vazamentos de ar ou falha de lubrificação, verifique se todas as conexões estão seguras e se a unidade está instalada corretamente de acordo com a direção do fluxo indicada na carcaça. Limpe ou substitua os elementos filtrantes conforme necessário para manter o desempenho ideal da filtração.

Para serviço e reparo, use apenas peças de reposição genuínas para manter a integridade e a segurança do produto. Nossa equipe de suporte técnico está disponível para auxiliar na solução de problemas e fornecer orientação na seleção do produto para atender às suas necessidades específicas de aplicação.

Certifique-se de que todas as atividades de manutenção e serviço estejam em conformidade com os padrões de segurança relevantes e os regulamentos locais. O manuseio e descarte adequados de lubrificantes usados e elementos filtrantes são importantes para minimizar o impacto ambiental.
