Descrição do Produto:

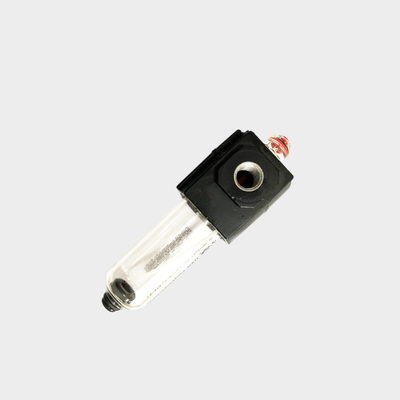

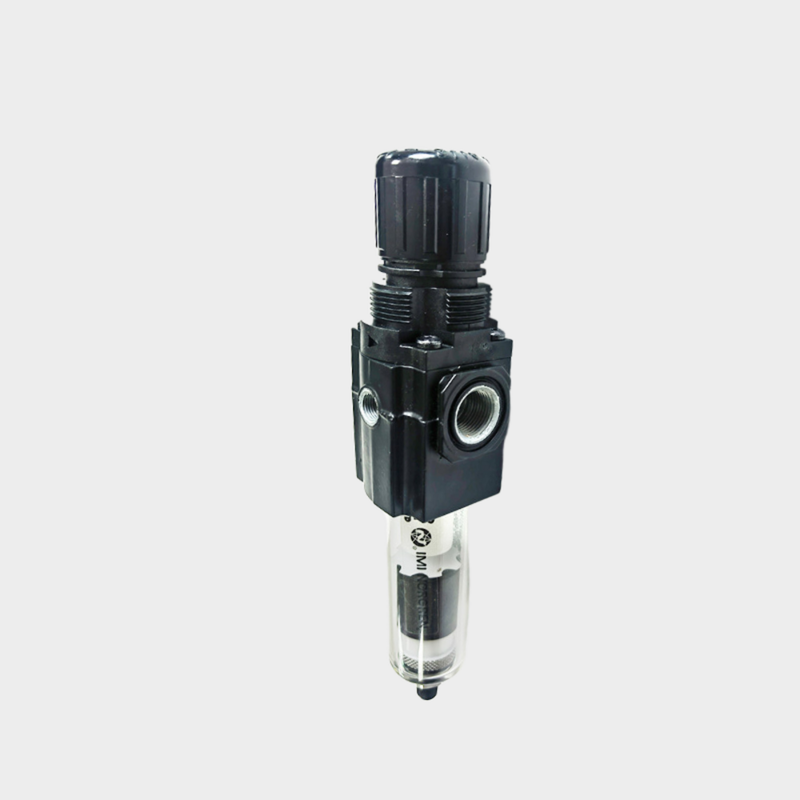

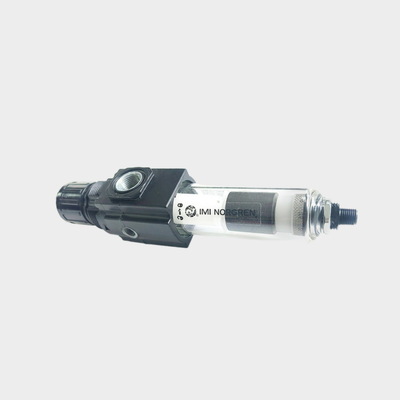

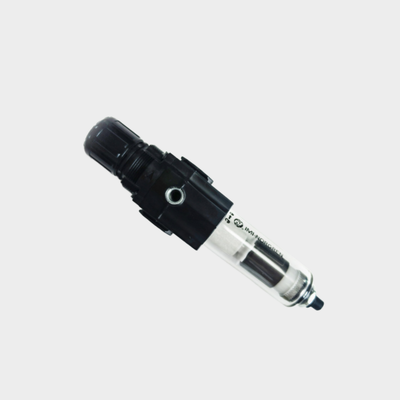

As séries B72G e B73G da Norgren representam reguladores de filtro de alto desempenho dentro do sistema modular de preparação de ar Excelon. Estas unidades compactas e integradas combinam eficazmente a filtragem e a regulação de pressão numa única carcaça coesa. São projetadas para remover água e partículas sólidas das linhas de ar comprimido, garantindo ao mesmo tempo a manutenção precisa da pressão a jusante.
Apresentando o inovador design Excelon, estas unidades podem ser instaladas em linha ou modularmente ao lado de outros produtos Excelon. O sistema de conexão Quickclamp simplifica a instalação, expansão do sistema e manutenção, tornando estes reguladores de filtro altamente adaptáveis e fáceis de usar.
A série B72G vem com opções de porta G1/4 e G3/8 e suporta uma vazão de 38 dm³/s (80 SCFM). Enquanto isso, a série B73G oferece uma gama mais ampla de tamanhos de porta, incluindo G1/4, G3/8 e G1/2, e fornece uma vazão maior de 50 dm³/s (106 SCFM). Ambas as séries incorporam um design de válvula balanceada que minimiza o impacto das flutuações de pressão de entrada na pressão de saída, proporcionando assim uma regulação estável e confiável.
Estas unidades estão equipadas com elementos filtrantes feitos de polipropileno sinterizado, disponíveis em classificações de 5 µm ou 40 µm, e vêm com opções de dreno manual ou automático. Esta flexibilidade as torna adequadas para um amplo espectro de aplicações industriais.
Recursos adicionais incluem um botão de ajuste push-to-lock protegido por uma tampa à prova de violação, uma cuba de baioneta de liberação rápida que facilita a manutenção simples e portas de manômetro de fluxo total que permitem o monitoramento da pressão sem limitar o fluxo de ar. As cubas transparentes de policarbonato oferecem visibilidade de 360° dos níveis de condensado, enquanto as opções de corpo duráveis de zinco e alumínio garantem longevidade em ambientes operacionais exigentes.
Recursos:
Filtro e Regulador Integrados
Esta unidade combina filtragem de partículas e regulação de pressão num único dispositivo compacto, economizando espaço valioso de instalação.
Sistema Modular Excelon
Projetado para instalação flexível, o sistema Excelon suporta configurações em linha e modulares. Conecta-se facilmente com outros produtos de preparação de ar Excelon através de conexões Quickclamp.
Opções de Filtragem
O filtro está disponível com duas classes de filtragem, apresentando elementos de polipropileno sinterizado de 5 µm ou 40 µm para remover eficientemente contaminantes do fluxo de ar.
Configurações de Dreno
Os usuários podem optar por um dreno manual de 1/4 de volta ou uma configuração de dreno automático, oferecendo conveniência e adaptabilidade com base nas necessidades da aplicação.
Cubas Transparentes de Policarbonato
A construção transparente de policarbonato oferece uma visão completa de 360° dos níveis de condensado, facilitando o monitoramento fácil e rápido.
Recursos de Ajuste e Segurança
O botão de ajuste push-to-lock evita alterações acidentais nas configurações de pressão, e uma tampa opcional à prova de violação aumenta a segurança.
Design de Válvula de Alívio e Balanceada
O design de alívio permite a redução da pressão a jusante quando o sistema está morto, enquanto o design de válvula balanceada minimiza o impacto das flutuações de pressão de entrada, garantindo uma regulação estável.
Portas de Manômetro e Manutenção
Equipada com portas de manômetro de fluxo total de 1/8", a unidade permite o monitoramento da pressão sem restringir o fluxo de ar. Além disso, sua cuba de baioneta de liberação rápida facilita a remoção rápida para substituição do elemento e manutenção sem a necessidade de ferramentas.
Especificações de Desempenho
O modelo B72G oferece uma alta capacidade de fluxo de 38 dm³/s (80 SCFM), enquanto o B73G fornece 50 dm³/s (106 SCFM). A pressão de saída pode ser ajustada dentro de uma ampla faixa de 0,3 a 10 bar.
Classificações de Pressão e Temperatura
A classificação máxima de pressão de entrada é de 10 bar para cubas transparentes e 17 bar para cubas metálicas. As faixas de temperatura de operação são de -34°C a +50°C para cubas de policarbonato e de -20°C a +65°C para cubas metálicas.
Parâmetros Técnicos:
| Mídia |
Ar Comprimido |
| Tipos de Dreno |
Manual, Automático, Semi-Automático |
| Material do Elemento Filtrante |
Polipropileno Sinterizado |
| Ajuste de Pressão de Saída |
0,3–10 Bar |
| Material do Corpo |
Zinco / Alumínio, Liga de Zinco |
| Tamanhos das Portas |
G1/4, G3/8, G1/2 |
Aplicações:
Automação Industrial
Fornecer um suprimento de ar limpo e bem regulado é essencial para o bom funcionamento de atuadores pneumáticos, válvulas e cilindros usados em sistemas de automação industrial.
Máquinas de Embalagem
Garantir a proteção e manter o controle preciso da pressão é crucial para componentes pneumáticos implantados em equipamentos de embalagem e enchimento.
Manuseio de Materiais
A preparação adequada do ar é necessária para várias aplicações de manuseio de materiais, incluindo transportadores, unidades pick-and-place e sistemas de manuseio, para garantir um desempenho eficiente.
Distribuição de Ar Comprimido
A filtragem e a regulação no ponto de uso são vitais para fornecer ar limpo e controlado a ferramentas e equipamentos pneumáticos, aumentando a confiabilidade e a longevidade.
Sistemas Pneumáticos Gerais
A remoção de contaminantes e o controle de pressão nas instalações de fabricação ajudam a manter a função ideal e a reduzir o tempo de inatividade em sistemas pneumáticos gerais.
Máquinas Têxteis
A filtragem e regulação de ar eficazes desempenham um papel fundamental nos controles pneumáticos que suportam os processos de produção têxtil.
Fabricação Automotiva
A preparação do ar é crítica em ambientes de fabricação automotiva, incluindo oficinas de pintura, linhas de montagem e equipamentos de teste, para garantir operações de alta qualidade.
Suporte e Serviços:
Nossas unidades de Lubrificador Regulador de Filtro Pneumático (FRL) são projetadas para garantir o desempenho ideal e a longevidade de seus sistemas pneumáticos, fornecendo um suprimento de ar limpo, regulado e lubrificado. Para suporte técnico, consulte o manual detalhado do produto incluído com sua unidade FRL, que abrange diretrizes de instalação, procedimentos de manutenção e dicas de solução de problemas.
A manutenção regular é essencial para manter sua FRL funcionando de forma eficiente. Isso inclui a limpeza periódica do elemento filtrante, a verificação e o ajuste das configurações de pressão do regulador e o reabastecimento do lubrificador com o óleo pneumático recomendado. Use sempre peças de reposição genuínas para manter a integridade do produto e a cobertura da garantia.
Se você encontrar algum problema com sua unidade FRL, verifique se o suprimento de ar atende aos requisitos especificados e se todas as conexões estão seguras. Problemas comuns, como quedas de pressão, vazamentos de ar ou lubrificação insuficiente, podem ser resolvidos seguindo a seção de solução de problemas no manual.
Para suporte técnico avançado e consultas de serviço, nossa equipe de especialistas está disponível para auxiliar na seleção de produtos, integração de sistemas e soluções personalizadas adaptadas às suas necessidades específicas de aplicação. Também oferecemos sessões de treinamento e inspeções no local para garantir que seus sistemas pneumáticos operem com eficiência máxima.
Garanta a segurança, despressurizando sempre o sistema antes de realizar qualquer manutenção ou serviço na unidade FRL. A adesão às práticas de segurança recomendadas protege tanto o pessoal quanto o equipamento.
