Descrição do produto:

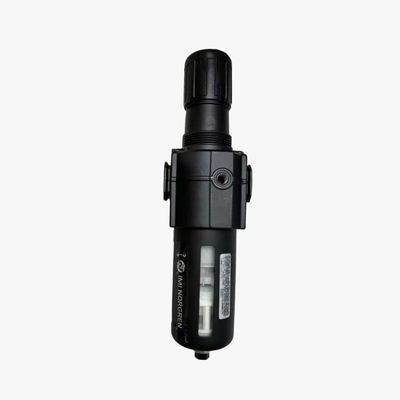

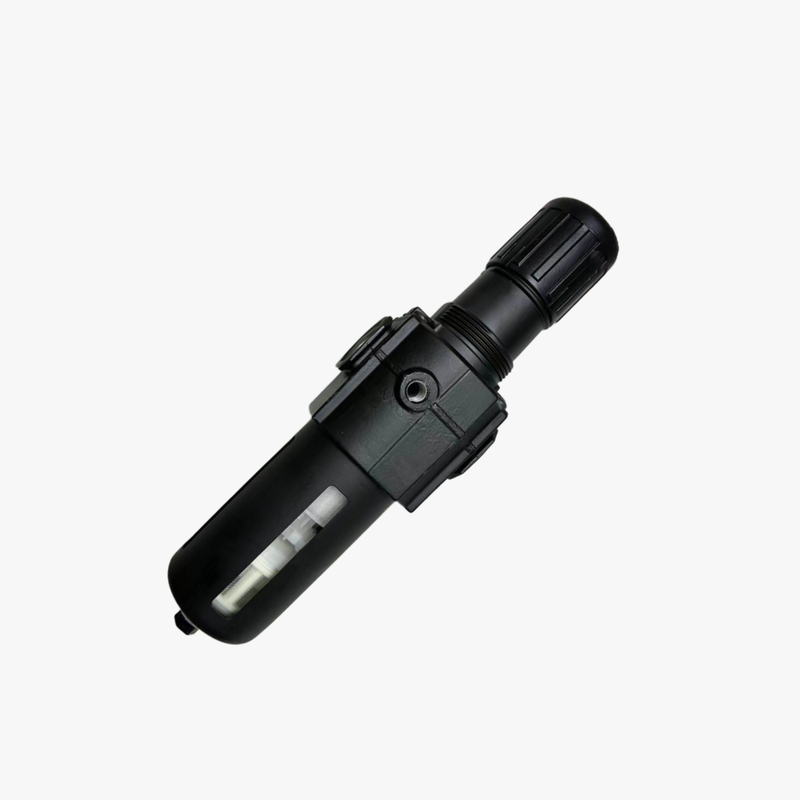

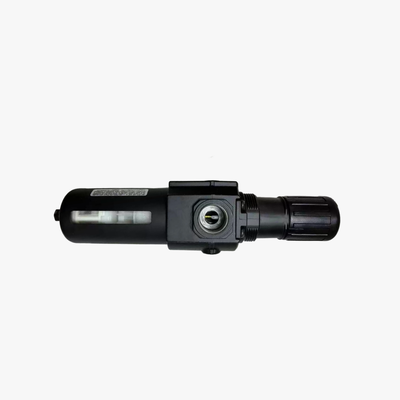

A série Norgren B74G representa uma gama de reguladores de filtros de alto desempenho dentro do sistema modular de preparação de ar Excelon.Estas unidades são concebidas para integrar tanto a filtragem como a regulação da pressão num único dispositivo.Esta combinação elimina eficazmente a água e os contaminantes sólidos das condutas de ar comprimido, assegurando ao mesmo tempo um controlo preciso da pressão a jusante.
Graças ao design inovador do sistema Excelon, a série B74G pode ser instalada em linha ou modularmente ao lado de outros componentes Excelon.A utilização de ligações Quickclamp facilita a expansão do sistema e simplifica os procedimentos de manutenção, tornando estas unidades altamente adaptáveis a várias configurações industriais.
A série B74G é oferecida com portões G1/2 e G3/4, capazes de fornecer taxas de fluxo de até 100 dm3/s (212 SCFM).A sua concepção de válvula equilibrada ajuda a atenuar o impacto das flutuações da pressão de entrada na pressão de saídaOs clientes podem escolher entre elementos de filtro de polipropileno sinterizado de 5 μm ou 40 μm e escolher as opções de drenagem manual ou automática,proporcionando flexibilidade adaptada às diversas necessidades de aplicação.
As características adicionais incluem um botão de ajuste de bloqueio com uma tampa resistente a manipulações, uma baia de baioneta de libertação rápida que simplifica as tarefas de manutenção,e portas de medidor de fluxo completo que permitem monitorar a pressão sem causar restrições ao fluxo de arAs unidades são construídas com tigelas de policarbonato transparente e durável, protegidas por proteções metálicas, bem como tigelas de liga de alumínio adequadas para ambientes exigentes.Lentes de indicador de nível de líquido integradas oferecem fácil monitorização visual dos níveis de condensado.
Características:
Características integradas do filtro e do regulador
A unidade integrada de filtro e regulador combina a filtragem de partículas e a regulação da pressão num único projeto compacto.tornando-o ideal para ambientes onde o espaço é limitado.
Projetado como parte do Sistema Modular Excelon, este produto suporta instalação em linha e modular.Ele pode facilmente se conectar com outros componentes de preparação de ar Excelon através de conexões Quickclamp, aumentando a flexibilidade e a facilidade de montagem.
Os utilizadores podem escolher entre dois tipos de filtragem: um elemento de filtragem de polipropileno sinterizado de 5 μm ou um elemento de filtragem de polipropileno sinterizado de 40 μm.assegurar um fluxo de ar limpo e fiável para várias aplicações.
Para a remoção de condensado, a unidade oferece configurações de drenagem manuais e automáticas.
O ajuste de pressão é segurado com um botão de ajuste de empurrão para bloquear.Uma tampa resistente a adulterações está disponível para maior segurança.
Com um projeto de alívio, o sistema permite que a pressão a jusante seja reduzida com segurança quando o sistema está sem saída, aumentando a segurança operacional e o desempenho.
O projeto da válvula equilibrada minimiza o impacto das variações da pressão de entrada na pressão de saída, o que resulta numa regulação de pressão estável e consistente durante o funcionamento.

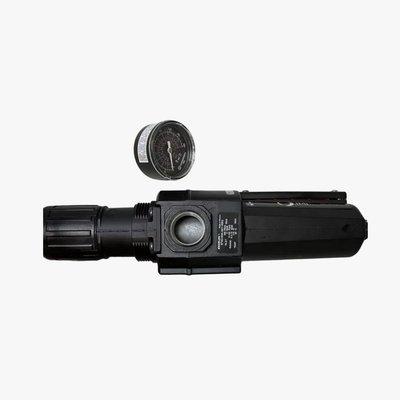

Equipado com portas de calibre ISO Rc de 1/8" de fluxo total, a pressão pode ser monitorada com precisão sem causar qualquer restrição ao fluxo de ar, garantindo um desempenho óptimo do sistema.
A tigela de baioneta de libertação rápida permite a remoção rápida e sem ferramentas da tigela para substituição de elementos e manutenção de rotina, reduzindo o tempo de inatividade e simplificando os procedimentos de serviço.
Esta combinação de filtro e regulador suporta uma alta capacidade de fluxo de até 100 dm3/s (212 SCFM), tornando-o adequado para aplicações pneumáticas exigentes que exigem fluxo de ar substancial.
A pressão de saída pode ser ajustada num amplo intervalo de 0,3 a 10 bar, proporcionando versatilidade em vários requisitos operacionais.
A pressão nominal máxima de entrada atinge até 17 bar para modelos equipados com bacias metálicas, garantindo um desempenho fiável em condições de alta pressão.
A tigela de policarbonato transparente, protegida por uma proteção metálica resistente, oferece uma visibilidade de 360° dos níveis de condensado, o que é especialmente útil em ambientes adversos.
Alternativamente, a versão da tigela de liga de alumínio oferece maior durabilidade e apresenta uma lente prismática de indicador de nível de líquido para monitoramento claro do condensado.
Ambas as opções de tigela funcionam eficientemente numa faixa de temperatura de -34°C a +80°C, adaptando-se a uma grande variedade de condições ambientais.
Parâmetros técnicos:
| Material do corpo |
Liga de alumínio |
| Tipos de drenagem |
Manual, automático |
| Elastômeros |
Cloroprene Rubber (CR), Nitrile Rubber (NBR) |
| Pressão |
0.3 ¢ 10 bar |
| Série |
B74G |
| Tamanhos dos portos |
G1/2, G3/4 |
Aplicações:
Automatização industrial
Assegurar um fornecimento de ar limpo e regulado é essencial para o funcionamento eficaz dos atuadores, válvulas e cilindros pneumáticos nos sistemas de automação industrial.Um tratamento adequado do ar ajuda a manter o desempenho e prolongar a vida útil desses componentes.
Máquinas e aparelhos de embalagem
Os componentes pneumáticos utilizados nos equipamentos de embalagem e enchimento exigem uma proteção fiável e um controlo preciso da pressão, o que garante uma operação suave e minimiza o tempo de inatividade devido a problemas de qualidade do ar.
Manuseio de materiais
A preparação do ar desempenha um papel crucial nos sistemas de manuseio de materiais, incluindo transportadores e unidades de recolha e colocação.O ar limpo e bem regulado garante precisão e eficiência nestes processos de manuseio automatizados.
Distribuição do ar comprimido
No ponto de utilização, a filtragem e a regulação da pressão são necessárias para o bom funcionamento das ferramentas e equipamentos pneumáticos..
Sistemas Pneumáticos Gerais
Nas instalações de fabrico, a remoção de contaminantes e o cuidadoso controlo da pressão são vitais para a fiabilidade geral dos sistemas pneumáticos.Isto suporta operações suaves em vários processos de produção.
Máquinas e aparelhos têxteis
A produção têxtil depende de controles pneumáticos que exigem filtragem e regulação de ar eficazes para manter a qualidade do produto e a longevidade do equipamento.
Fabricação de automóveis
A preparação do ar é especialmente importante em ambientes de fabricação automotiva, como lojas de pintura, linhas de montagem e equipamentos de teste,Quando o desempenho pneumático constante contribui para uma produção de alta qualidade.
Controle de fluidos de precisão
Os instrumentos e equipamentos sensíveis utilizados no controlo de fluidos precisos dependem de ar limpo e regulado com precisão para assegurar um funcionamento preciso e fiável.
Personalização:
Apresentando o lubrificador regulador de filtros pneumáticos Norgren, número de modelo B74G-4GK-AP3-RMN,uma unidade de tratamento de fontes de ar FESTO de alta qualidade concebida para um desempenho óptimo em vários sistemas pneumáticosFabricado na China, este Redutor de Pressão é fabricado a partir de uma liga de alumínio durável, garantindo uma fiabilidade e eficiência duradouras.
Certificada com as normas CE, a série B74G oferece portos de tamanhos G1/2 e G3/4, que acomodam diversos requisitos de instalação.A unidade contém elastómeros feitos de borracha de cloroprene (CR) e borracha de nitrilo (NBR)Este redutor de pressão, que opera num intervalo de pressão de 0,3 ‰ 10 bar, garante um controlo de pressão preciso para as suas aplicações.
Oferecemos serviços de personalização de produtos flexíveis para atender às suas necessidades específicas, incluindo opções de embalagem como Cartão ou conforme os requisitos dos clientes.Com uma quantidade mínima de pedido de apenas 1 unidade e uma capacidade de fornecimento de 5000 peças por mêsOs termos de pagamento são convenientes e incluem T/T, Western Union e Paypal.
Contacte-nos para negociar preços e personalizar o seu lubrificador regulador de filtros pneumáticos para se adequar perfeitamente às suas demandas operacionais.
Apoio e Serviços:
Nossas unidades de lubrificador regulador de filtros pneumáticos (FRL) são projetadas para garantir o melhor desempenho e longevidade de seus sistemas pneumáticos, fornecendo ar limpo, regulado e lubrificado.Para apoio técnicoPor favor, certifique-se de que o seu FRL está instalado de acordo com as orientações do fabricante, incluindo a sua correcta orientação e ligação ao abastecimento de ar.
A manutenção regular é essencial para um funcionamento confiável.Despejar regularmente a umidade acumulada da tigela de filtragem para evitar que a água entre no sistemaAjustar o regulador para manter o nível de pressão desejado e verificar se o lubrificador está cheio do óleo pneumático adequado e fornecendo a quantidade correta de lubrificação.
Em caso de problemas de desempenho, verificar se a pressão de alimentação de ar está dentro da gama especificada e se todas as ligações estão seguras e sem fugas.flutuações de pressão, ou restrições de fluxo de ar, consulte a secção de resolução de problemas do manual do produto para obter orientações pormenorizadas.
Para quaisquer perguntas técnicas ou suporte avançado, a documentação detalhada do produto e informações sobre peças de reposição estão disponíveis para ajudar nas suas necessidades de manutenção e reparação,garantir que o seu sistema pneumático funcione de forma eficiente e fiável.
