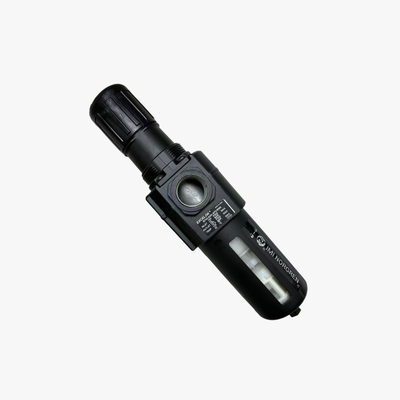

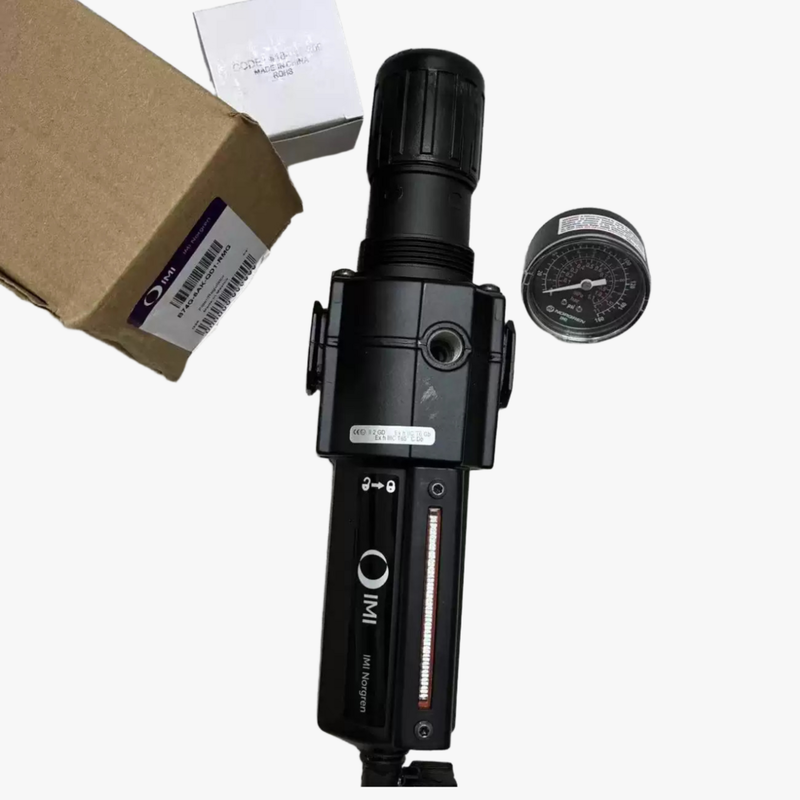

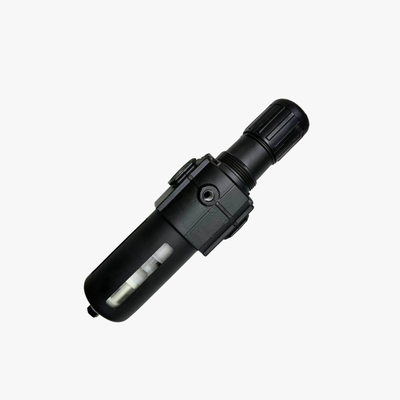

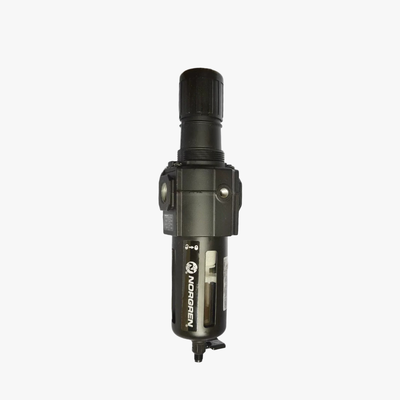

NORGREN B74G‑4AK‑QD3‑RMN B74G‑4GK‑QD3‑NMN Filtro Regulador Pneumático Combinado Nível de Líquido Visível Separação de Umidade‑Partículas de Alta Eficiência

Descrição do Produto:

A série B74G da Norgren representa uma linha de reguladores de filtro de alto desempenho projetados como parte do sistema modular de preparação de ar Excelon. Esses dispositivos integrados combinam funções de filtragem e regulação de pressão em uma única carcaça compacta. Eles removem efetivamente água e partículas sólidas das linhas de ar comprimido, garantindo pressão consistente e precisa a jusante.

Projetado para flexibilidade, o sistema Excelon permite que as unidades da série B74G sejam instaladas em linha ou modularmente ao lado de outros produtos Excelon. Utilizando conexões Quickclamp, o design suporta expansão simples do sistema e simplifica os procedimentos de manutenção, aumentando a eficiência operacional geral.

A série B74G é oferecida com tamanhos de porta G1/2 e G3/4, capaz de fornecer vazões de até 100 dm³/s (212 SCFM). Um design de válvula balanceada minimiza o impacto das flutuações na pressão de entrada na pressão de saída, garantindo uma regulação estável e confiável. Essas unidades vêm equipadas com elementos filtrantes de polipropileno sinterizado disponíveis em classificações de 5 µm ou 40 µm, e oferecem configurações para drenagem manual ou automática, o que proporciona adaptabilidade para um amplo espectro de necessidades industriais.

Recursos adicionais incluem um botão de ajuste push-to-lock protegido por uma tampa à prova de violação, bem como um design de copo de baioneta de liberação rápida que facilita a manutenção. Portas de manômetro de fluxo total permitem o monitoramento da pressão sem restringir o fluxo de ar. A construção incorpora copos transparentes de policarbonato com proteções metálicas ao lado de copos de liga de alumínio, proporcionando durabilidade robusta para ambientes exigentes. Lentes indicadoras de nível de líquido também são integradas para permitir o monitoramento simples e eficaz do condensado.

Recursos:

Este dispositivo combina filtragem de partículas e regulação de pressão em uma unidade compacta, economizando espaço valioso de instalação.

O Sistema Modular Excelon permite instalação em linha e modular com outros produtos de preparação de ar Excelon. Ele utiliza conexões Quickclamp para montagem fácil e segura.

Duas classes de filtragem estão disponíveis, apresentando elementos filtrantes de polipropileno sinterizado de 5 µm ou 40 µm, garantindo a remoção eficiente de contaminantes do suprimento de ar.

Os usuários podem escolher entre configurações de dreno manual ou dreno automático, fornecendo opções convenientes para remoção de condensado com base nos requisitos da aplicação.

O botão de ajuste push-to-lock trava a configuração de pressão com segurança quando pressionado, e uma tampa opcional à prova de violação está disponível para segurança adicional.

Seu design de alívio permite a redução da pressão a jusante mesmo quando o sistema está bloqueado, aumentando a segurança operacional e a flexibilidade.

Além disso, o design de válvula balanceada minimiza o impacto das flutuações da pressão de entrada na pressão de saída, garantindo uma regulação estável e consistente.

Portas de manômetro de fluxo total (1/8" ISO Rc) permitem o monitoramento da pressão sem restringir o fluxo de ar através do sistema.

O copo de baioneta de liberação rápida facilita a remoção rápida do copo para substituição do elemento e manutenção, tudo sem a necessidade de ferramentas.

Esta unidade suporta alta capacidade de fluxo de até 100 dm³/s (212 SCFM), tornando-a adequada para aplicações pneumáticas exigentes.

A pressão de saída pode ser ajustada em uma ampla faixa de 0,3 a 10 bar, enquanto a pressão máxima de entrada atinge até 17 bar em versões com copo metálico.

O copo de policarbonato possui um design transparente que fornece visibilidade de 360° dos níveis de condensado e é protegido por uma proteção metálica para suportar ambientes hostis.

Alternativamente, um copo de liga de alumínio está disponível, oferecendo durabilidade juntamente com uma lente indicadora de nível de líquido prismática.

Ambos os tipos de copo operam efetivamente dentro de uma faixa de temperatura de -34°C a +80°C.

Parâmetros Técnicos:

Aplicações:

Personalização:

Nosso Lubrificador Regulador de Filtro Pneumático Norgren, modelo B74G-4GK-AP3-RMN, oferece soluções personalizáveis para atender às suas necessidades específicas. Como um processador confiável de fonte de ar redutora de pressão, este produto é projetado para tratamento eficiente da fonte de ar e é certificado com CE para garantir qualidade e segurança.

Fabricada na CHINA com um robusto material de corpo em liga de alumínio, a unidade suporta faixas de pressão de 0,3 a 10 Bar e está disponível nos tamanhos de porta G1/2 e G3/4. A série B74G é compatível com elastômeros como Borracha de Cloropreno (CR) e Borracha Nitrílica (NBR) para fornecer desempenho ideal em vários ambientes industriais.

Oferecemos opções de embalagem flexíveis, incluindo embalagem em caixa de papelão ou embalagem personalizada conforme os requisitos do cliente. Com uma capacidade de fornecimento de 5000 unidades por mês, garantimos entrega pontual em 1-7 dias úteis após a confirmação do pagamento.

Nossos termos de pagamento são convenientes e incluem T/T, Western Union e Paypal, permitindo transações tranquilas. A quantidade mínima de pedido é de 1 unidade, e o preço é negociável para melhor se adequar ao seu orçamento.

Se você está procurando um processador de fonte de ar redutora de pressão ou uma alternativa de unidade de tratamento de fonte de ar FESTO, nossa série Norgren B74G oferece qualidade excepcional e opções de personalização para aprimorar seus sistemas pneumáticos.

Suporte e Serviços:

Nossas unidades de Lubrificador Regulador de Filtro Pneumático (FRL) são projetadas para garantir o desempenho ideal e a longevidade de seus sistemas pneumáticos, fornecendo fluxo de ar limpo, regulado e lubrificado. Para suporte técnico, consulte o manual do produto, que inclui instruções detalhadas de instalação, operação e manutenção.

Ao instalar a unidade FRL, certifique-se de que ela esteja montada verticalmente com a direção do fluxo de ar correspondendo à seta no corpo. Verifique e drene regularmente o copo do filtro para remover umidade e contaminantes acumulados. Ajuste o regulador para o nível de pressão desejado, conforme especificado para sua aplicação.

As configurações do lubrificador devem ser ajustadas para fornecer lubrificação adequada aos componentes pneumáticos a jusante sem causar consumo excessivo de óleo. Use apenas lubrificantes recomendados compatíveis com o sistema.

Para manutenção, inspecione o elemento filtrante e substitua-o se estiver obstruído ou danificado. Limpe o copo e as vedações periodicamente para manter o desempenho ideal. Certifique-se de que todas as conexões estejam seguras para evitar vazamentos de ar.

Se você encontrar algum problema ou precisar de mais assistência, consulte a seção de solução de problemas no manual ou visite nossos recursos de suporte online para FAQs, vídeos tutoriais e documentação técnica.

Estamos comprometidos em fornecer suporte confiável para maximizar a eficiência e a durabilidade de seus sistemas pneumáticos usando nossos produtos de Lubrificador Regulador de Filtro.
