Descrição do Produto:

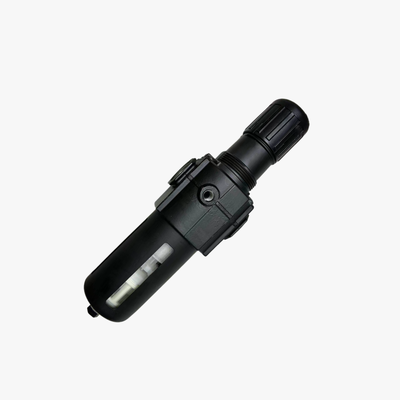

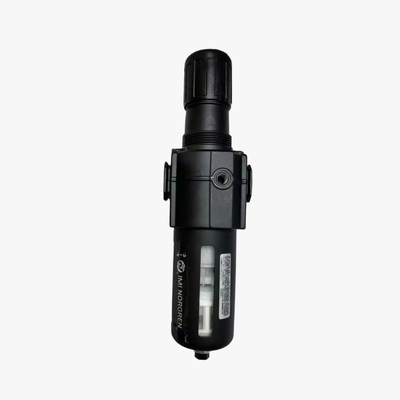

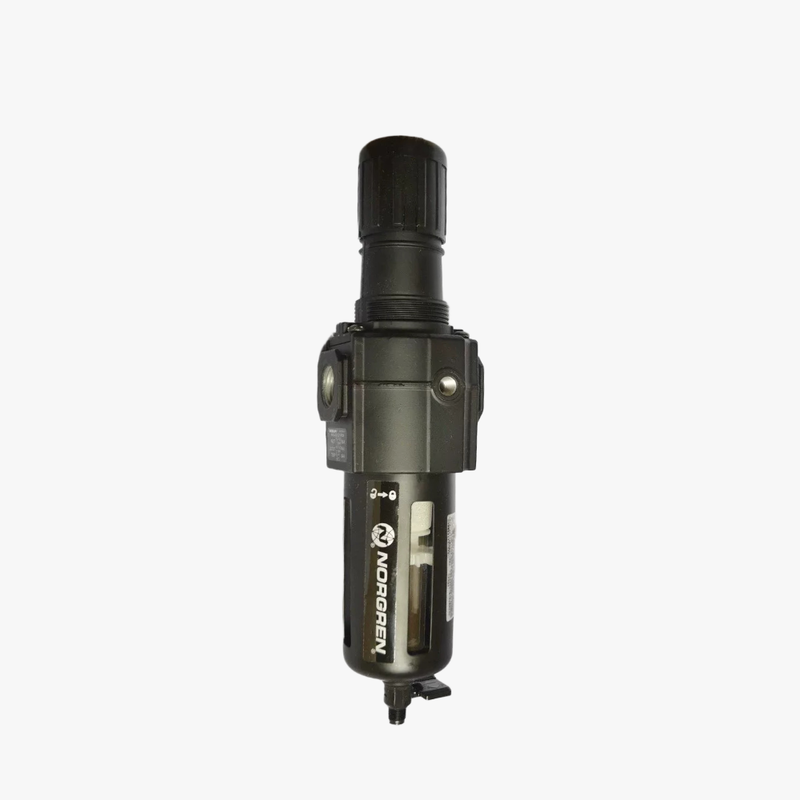

A série B74G da Norgren representa reguladores de filtro de alto desempenho que fazem parte do sistema modular de preparação de ar Excelon. Essas unidades integram filtragem e regulagem de pressão em uma única carcaça compacta. Este design remove efetivamente água e partículas sólidas das linhas de ar comprimido, garantindo um controle preciso da pressão downstream.
O design modular do sistema Excelon suporta instalação in-line e modular ao lado de outros produtos Excelon através de conexões Quickclamp. Este recurso permite a expansão do sistema de forma simples e a manutenção fácil, aumentando a eficiência operacional geral.
Disponível nos tamanhos de porta G1/2 e G3/4, a série B74G suporta vazões de até 100 dm³/s (212 SCFM). Sua construção de válvula balanceada ajuda a minimizar o impacto das variações na pressão de entrada na pressão de saída, fornecendo regulagem estável e confiável. Os usuários podem escolher entre elementos filtrantes de polipropileno sinterizado de 5 µm ou 40 µm, combinados com opções de dreno manual ou automático, oferecendo versatilidade para diversas necessidades industriais.
Manutenção e usabilidade foram cuidadosamente consideradas no design da B74G. As unidades incluem um botão de ajuste push-to-lock equipado com uma tampa à prova de violação, uma cuba de baioneta de liberação rápida para manutenção conveniente e portas de manômetro de fluxo total que permitem o monitoramento da pressão sem restringir o fluxo de ar. Adicionalmente, as cubas do filtro estão disponíveis como policarbonato transparente com proteções metálicas ou como liga de alumínio durável, ambas com lentes indicadoras de nível de líquido para simplificar a observação de condensado em ambientes de trabalho exigentes.
Características:
Visão Geral do Filtro e Regulador Integrado
A unidade integrada de filtro e regulador combina filtragem de partículas e regulagem de pressão em um único dispositivo compacto. Este design ajuda a economizar espaço valioso de instalação, reduzindo o número de componentes separados necessários.
Sistema Modular Excelon
O Sistema Modular Excelon suporta configurações de instalação in-line e modular. É compatível com outros produtos de preparação de ar Excelon através de convenientes conexões Quickclamp, permitindo montagem de sistema versátil e eficiente.
Opções de Filtragem
Os clientes podem escolher entre duas classes de filtragem dependendo de suas necessidades: elementos filtrantes de polipropileno sinterizado de 5 µm ou 40 µm. Essas opções fornecem remoção eficaz de contaminantes para proteger equipamentos downstream.
Configurações de Dreno
O dreno está disponível em formatos manual ou automático, proporcionando flexibilidade para remoção conveniente de condensado com base nos requisitos da aplicação.
Recursos de Ajuste e Controle de Pressão
A unidade possui um botão de ajuste push-to-lock que fixa a configuração de pressão quando pressionado, e uma tampa opcional à prova de violação aumenta a segurança. Seu design de alívio permite a redução da pressão downstream mesmo quando o sistema está em fim de curso.
Um design de válvula balanceada ajuda a minimizar os efeitos das flutuações da pressão de entrada na pressão de saída, garantindo uma regulagem de pressão estável e confiável.
Monitoramento e Manutenção

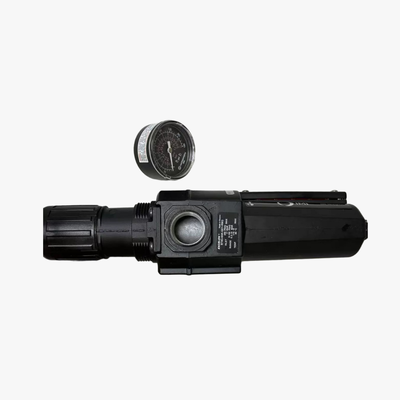

Portas de manômetro de fluxo total dimensionadas em 1/8" ISO Rc permitem o monitoramento preciso da pressão sem restringir o fluxo de ar. A manutenção é facilitada com uma cuba de baioneta de liberação rápida que permite a remoção rápida da cuba para substituição do elemento filtrante e manutenção sem a necessidade de ferramentas.
Desempenho e Durabilidade
Este filtro e regulador pode lidar com altas vazões de até 100 dm³/s (212 SCFM), adequado para aplicações pneumáticas exigentes. A pressão de saída pode ser ajustada em uma ampla faixa de 0,3 a 10 bar, com uma pressão máxima de entrada de até 17 bar em versões com cuba metálica.
Construção e Resistência Ambiental
O produto está disponível com cuba de policarbonato, que oferece visibilidade de 360° dos níveis de condensado protegidos por uma grade metálica para ambientes hostis, ou com uma cuba de liga de alumínio durável com lente indicadora de nível de líquido prismática. Ambas as versões suportam temperaturas de operação de -34°C a +80°C.
Parâmetros Técnicos:
| Série |
B74G |
| Pressão |
0,3–10 Bar |
| Elastômeros |
Borracha de Cloropreno (CR), Borracha Nitrílica (NBR) |
| Material do Corpo |
Liga de Alumínio |
| Tipos de Dreno |
Manual, Automático |
| Tamanhos das Portas |
G1/2, G3/4 |
Aplicações:
Automação Industrial
Fornecer ar limpo e regulado é crucial para atuadores pneumáticos, válvulas e cilindros na automação industrial. Garantir que o ar esteja livre de contaminantes ajuda a manter a eficiência e a longevidade desses componentes.
Máquinas de Embalagem
Em equipamentos de embalagem e envase, a proteção de componentes pneumáticos é essencial. Isso inclui controle de pressão eficaz para garantir a operação suave e evitar danos durante os processos de embalagem.
Manuseio de Materiais
A preparação de ar desempenha um papel vital em sistemas de manuseio de materiais, como transportadores e unidades pick-and-place. Ar adequadamente condicionado suporta movimento confiável e preciso em todo o processo de manuseio.
Distribuição de Ar Comprimido
No ponto de uso, a filtragem e a regulagem do ar comprimido são fundamentais para ferramentas e equipamentos. Esta etapa garante que o suprimento de ar atenda aos padrões de qualidade necessários para o desempenho ideal da ferramenta.
Sistemas Pneumáticos Gerais
Em instalações de fabricação, a remoção de contaminantes e o controle de pressão em sistemas pneumáticos são fundamentais. Essas medidas ajudam a manter operações suaves e seguras em várias linhas de produção.
Máquinas Têxteis
Para controles pneumáticos na produção têxtil, a filtragem e a regulagem de ar são necessárias para garantir um desempenho consistente e evitar tempo de inatividade causado por problemas de qualidade do ar.
Fabricação Automotiva
A preparação de ar é crítica em ambientes de fabricação automotiva, incluindo cabines de pintura, linhas de montagem e equipamentos de teste, onde o controle preciso da qualidade e pressão do ar impacta diretamente a qualidade do produto.
Controle de Fluidos de Precisão
Manter ar limpo e regulado é essencial para instrumentos e equipamentos sensíveis envolvidos no controle de fluidos de precisão. Isso garante precisão e confiabilidade em aplicações de gerenciamento de fluidos.
Personalização:
A Norgren oferece serviços abrangentes de personalização de produtos para o Lubrificador Regulador de Filtro Pneumático, modelo B74G-4GK-AP3-RMN, projetado para atender às suas necessidades industriais específicas. Como um Redutor de Pressão confiável e um componente chave na série B74G de unidades de tratamento de fonte de ar FESTO, este produto garante desempenho ideal no processamento da fonte de ar.
Fabricado com material de corpo de liga de alumínio de alta qualidade e certificado com padrões CE, este processador de fonte de ar redutor de pressão é construído para durabilidade e confiabilidade. Os clientes podem escolher entre vários tamanhos de porta, incluindo G1/2 e G3/4, e optar entre tipos de dreno manual ou automático para atender aos requisitos de sua aplicação.
Os elastômeros utilizados, Borracha de Cloropreno (CR) e Borracha Nitrílica (NBR), proporcionam excelente vedação e resistência, aumentando a longevidade e a eficiência da unidade. Com uma quantidade mínima de pedido de apenas 1 unidade e opções de embalagem flexíveis, incluindo embalagem em caixa conforme requisitos do cliente, a Norgren garante aquisição e entrega convenientes.
O preço é negociável para acomodar diferentes considerações orçamentárias, e os termos de pagamento incluem T/T, Western Union e Paypal para conveniência do cliente. Com uma capacidade de fornecimento de 5000 peças por mês e um tempo de entrega de 1-7 dias úteis após o pagamento, a Norgren garante o cumprimento pontual de pedidos originados da CHINA.
Escolha o Lubrificador Regulador de Filtro Pneumático da série B74G da Norgren para integrar um Redutor de Pressão de alta qualidade em sua unidade de tratamento de fonte de ar FESTO, otimizando seu sistema de processamento de fonte de ar com uma solução confiável e personalizável.
Suporte e Serviços:
Nossas unidades de Lubrificador Regulador de Filtro Pneumático (FRL) são projetadas para garantir um suprimento de ar limpo, regulado e lubrificado para sistemas pneumáticos, aumentando o desempenho e estendendo a vida útil de seus equipamentos.
Para operação ideal, verifique e mantenha regularmente o elemento filtrante para evitar entupimentos e garantir uma filtragem de ar eficiente. Substitua o elemento filtrante conforme necessário com base no ambiente operacional e nas recomendações do fabricante.
O regulador deve ser ajustado para a configuração de pressão desejada de acordo com os requisitos do seu sistema. Verifique periodicamente a configuração de pressão para manter o desempenho consistente do sistema.
O lubrificador deve ser preenchido com o óleo pneumático apropriado para fornecer lubrificação adequada aos componentes downstream. Monitore o nível de óleo regularmente e reabasteça conforme necessário para evitar funcionamento a seco e desgaste prematuro.
A instalação deve ser realizada de acordo com a direção do fluxo indicada na unidade, garantindo a conexão adequada ao suprimento de ar e aos equipamentos downstream. Evite exposição a temperaturas extremas e ambientes corrosivos para manter a integridade do produto.
Em caso de problemas de desempenho, inspecione a unidade FRL em busca de acúmulo de sujeira, vedações danificadas ou vazamentos, e realize a limpeza ou substituição de peças conforme necessário. Sempre despressurize o sistema antes de realizar qualquer manutenção.
Para procedimentos detalhados de manutenção e orientação de solução de problemas, consulte o manual do produto fornecido com sua unidade FRL.
