Descrição do produto:

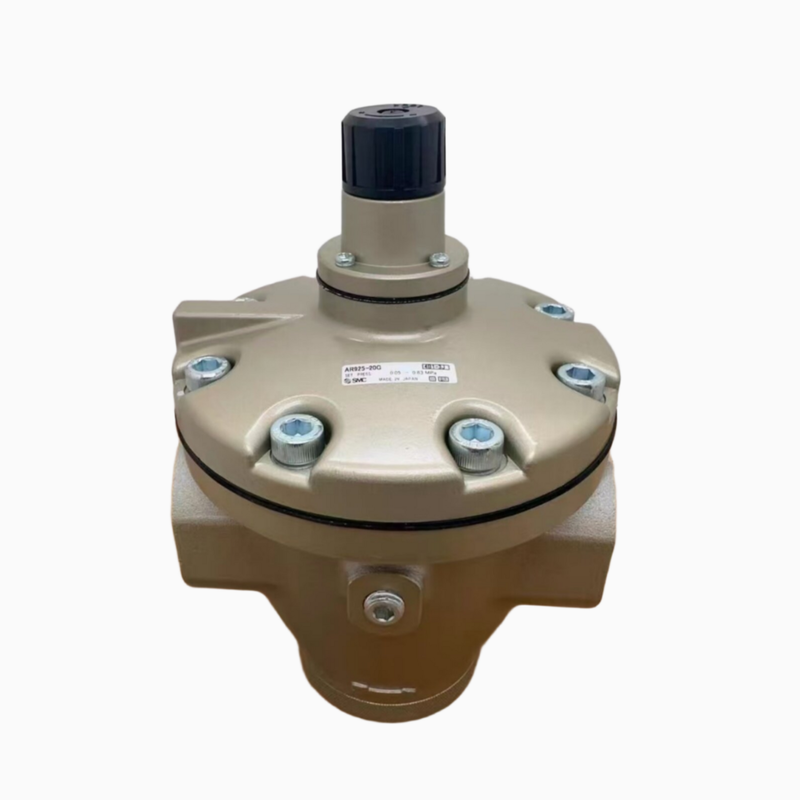

A série SMC AR425 a AR935 representa uma linha de reguladores de pressão de ar de tipo de alívio operados internamente, projetados especificamente para sistemas industriais de ar comprimido exigentes.Estes reguladores são ideais em aplicações onde a manutenção de uma pressão de saída estável ao lado de uma alta capacidade de fluxo é crucialAo contrário dos reguladores de acção directa convencionais, esta série utiliza um mecanismo piloto que utiliza o próprio ar de abastecimento para controlar a válvula principal.Este projeto garante uma maior precisão da regulação da pressão, características de fluxo mais suaves e flutuações significativamente reduzidas na pressão de saída, mesmo quando a pressão de entrada muda.
Esta gama de produtos inclui 12 números de peças populares, categorizados em quatro sub-sérias: AR625, AR635, AR825 e AR835.Os clientes podem escolher entre duas faixas de pressão para atender a diferentes requisitos de aplicaçãoAs unidades que são designadas com o sufixo "G" são equipadas com um manômetro de pressão de painel.enquanto um suporte de montagem B25P opcional também está disponível para maior flexibilidade de instalação.
Estes reguladores são amplamente utilizados em uma ampla gama de indústrias e ambientes.,Manipuladores pneumáticos e conjuntos de máquinas OEM.O seu design robusto e o seu desempenho fiável tornam-nos um componente essencial para uma distribuição eficiente e estável de ar comprimido em ambientes industriais pesados.
Características:
O projecto deste regulador operado por piloto garante uma pressão de saída muito mais estável em comparação com os reguladores de acção directa.proporcionando um desempenho consistente mesmo em condições variadas.
Com um mecanismo de alívio interno, o regulador ventila automaticamente qualquer excesso de pressão de saída para a atmosfera.Aumentar a fiabilidade e a segurança do sistema.
Construído com um corpo de alumínio fundido a pressão, o regulador está equipado com um capô e câmara protegidos.tornando-o bem adequado para ambientes exigentes de fábrica.
Dois intervalos de pressão ajustáveis estão disponíveis para satisfazer diferentes necessidades de aplicação: 0,05 a 0,83 MPa para uso geral e um tipo de precisão de baixa pressão que varia de 0,02 a 0,2 MPa.Esta versatilidade permite um controlo preciso em várias configurações operacionais.
O regulador vem com várias opções de tamanho de porta, incluindo 3/4 ", 1", 1-1/4 "e 1-1/2".Os fios G e G estão disponíveis mediante pedido para acomodar diferentes padrões de tubulação.
Para maior facilidade de utilização, pode ser fornecido um manômetro de pressão opcional (denotado pelo sufixo G e parte da série G46) e um suporte de montagem (B25P).leituras de pressão local e facilitar a fácil adaptação do dispositivo.
Para evitar ajustes não intencionais e flutuações de pressão após a configuração inicial, um parafuso de bloqueio é integrado na alça de regulação.Esta característica garante um controlo de pressão estável e fiável durante todo o funcionamento.
Parâmetros técnicos:
| Ponto |
AR625 / AR825 (Alta Distância) |
AR635 / AR835 (Low Range) |
| Fluido |
Ar |
Ar |
| Pressão de funcionamento máxima |
1.0 MPa |
1.0 MPa |
| Pressão de prova |
1.5 MPa |
1.5 MPa |
| Intervalo de pressão definido |
00,05 a 0,83 MPa |
00,02 a 0,2 MPa |
| Construção |
O piloto interno é operado, tipo de relevo (o ar do piloto sangra sempre) |
O mesmo. |
| Temperatura ambiente / fluido |
-5 a 60°C (sem congelamento) |
-5 a 60°C (sem congelamento) |
| Portão do manômetro |
1/4" |
1/4" |
| Consumo de ar (buraco de relevo) |
5 L/min (ANR) a pressão máxima |
5 L/min (ANR) a pressão máxima |
| Material do corpo |
Alumínio fundido sob pressão |
Alumínio fundido sob pressão |
| Ajuste / mola da válvula |
Fios de aço 1 / aço inoxidável |
Fios de aço 1 / aço inoxidável |
| Material de manuseio |
ABS |
ABS |
| Peso ¥ AR625/635 |
1.1 kg |
1.1 kg |
| Peso ¥ AR825/835 |
2.5 kg |
2.5 kg |
Aplicações:
As estações de compressão de ar e as unidades centrais de FRL (filtro-regulador-lubrificador) desempenham um papel crucial na manutenção da qualidade e da consistência do abastecimento de ar comprimido.Estas unidades centrais garantem que o ar seja adequadamente filtrado, regulados e lubrificados antes da distribuição.
A regulação da pressão do ramo é essencial nas linhas de montagem, embalagem e transporte automatizadas.Aumentar a eficiência e a fiabilidade do processo de produção.
Atuadores pneumáticos, como cilindros de ar, pinças, chucks pneumáticos e geradores de vácuo, são amplamente utilizados em várias aplicações industriais.Estes componentes fornecem um controlo preciso do movimento e capacidades de agarre necessárias para a automação.
As aplicações estendem-se a máquinas-ferramentas, cabines de solda, estações de pintura a vapor, pontos de descarga de ar e locais de depuração.o ar comprimido controlado contribui para melhorar o desempenho operacional e a qualidade do produto.
As máquinas OEM em indústrias como alimentos e bebidas, têxteis, eletrônicos, semicondutores e embalagens dependem fortemente de sistemas pneumáticos.Estas máquinas beneficiam da versatilidade e da eficiência das soluções pneumáticas personalizadas, adaptadas às necessidades industriais específicas.
Além disso, a redução de pressão secundária e o controlo de precisão nas redes de ar centralizadas de alto fluxo permitem ajustar a pressão do ar em vários pontos do sistema.Isto permite um melhor controlo e poupança de energia em ambientes industriais exigentes.
Apoio e Serviços:
A SMC fornece suporte técnico e serviços abrangentes para as nossas válvulas solenoides para garantir o melhor desempenho e satisfação do cliente.Guia de instalação, dicas de solução de problemas e instruções de manutenção para ajudá-lo a tirar o máximo proveito das válvulas eletromagnéticas.
Oferecemos aconselhamento especializado e suporte de aplicação de nossos engenheiros experientes que podem ajudar com a seleção de válvulas, projeto do sistema e personalização para atender aos requisitos específicos.A nossa equipa está dedicada a ajudá-lo a resolver quaisquer desafios técnicos e a melhorar a eficiência do seu sistema.
Além disso, a SMC presta serviços de reparação e manutenção para prolongar a vida útil das suas válvulas eletromagnéticas.Garantimos que todas as reparações são feitas usando peças originais e seguindo rigorosos padrões de qualidade.
Para obter mais informações, recomendamos consultar os nossos recursos online, incluindo FAQs, boletins técnicos e ferramentas de software concebidas para suportar as suas necessidades de engenharia.
Embalagem e transporte:
Cada válvula solenoide SMC é cuidadosamente embalada para garantir a máxima proteção durante o transporte.As válvulas são colocadas individualmente em sacos antiestáticos e amortecidas com inserções de espuma dentro de caixas de papelão resistentesEste método de embalagem impede qualquer dano por choques, vibrações ou impactos externos.
Para encomendas a granel, várias unidades são embaladas com segurança em caixas de cartão maiores, com o preenchimento adequado para evitar o movimento e danos potenciais.instruções de manuseio, e informações de transporte para facilitar a logística.
O transporte é realizado por meio de transportadores confiáveis com opções de entrega acelerada ou padrão com base nas exigências do cliente.Também fornecemos informações de rastreamento e suporte para garantir a chegada oportuna e segura das válvulas solenoides SMC para o seu local.
