Descrição do Produto:

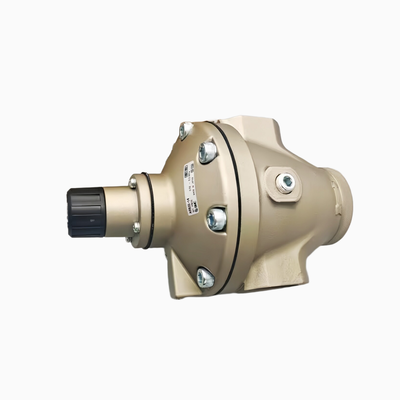

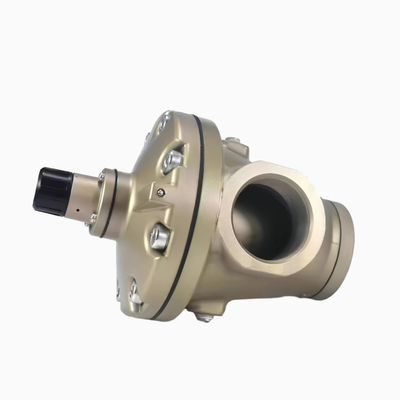

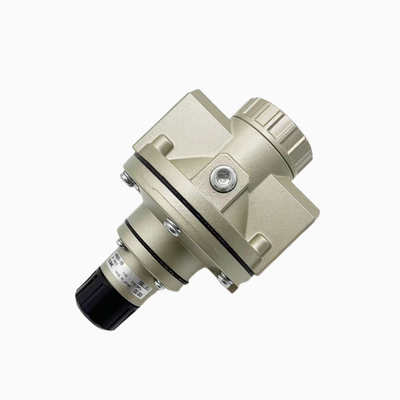

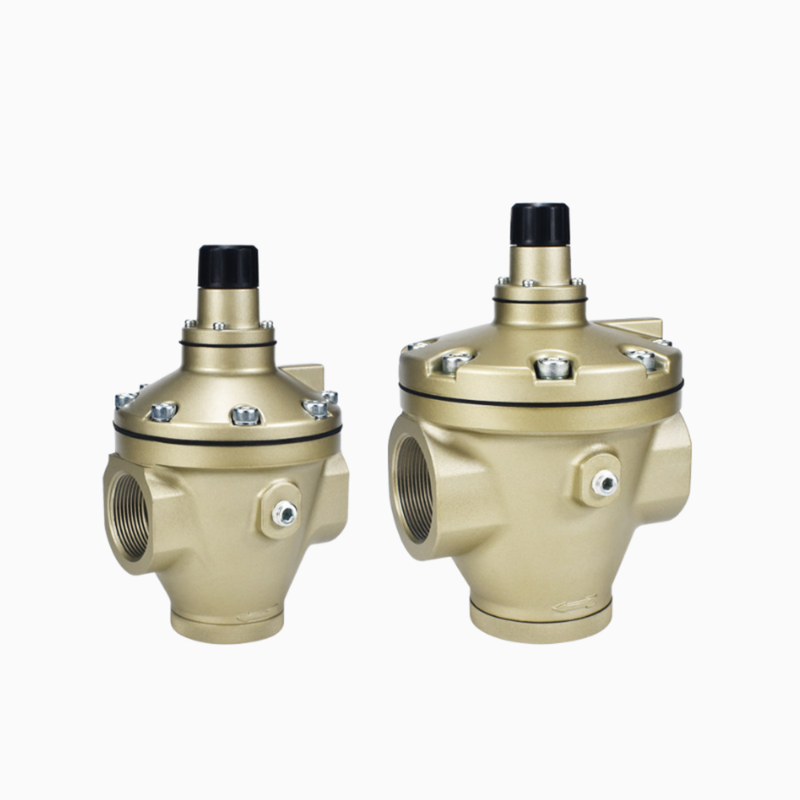

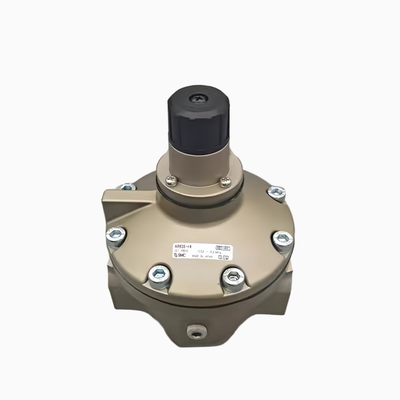

A série AR425 a AR935 da SMC representa uma linha de reguladores de pressão de ar do tipo alívio, operados internamente por piloto. Estes dispositivos são projetados especificamente para sistemas de ar comprimido industriais de alta resistência, onde a manutenção de uma pressão de saída estável juntamente com uma alta capacidade de fluxo é crucial. Ao contrário dos reguladores de ação direta, estes modelos operados por piloto utilizam o próprio ar de suprimento para controlar a válvula principal. Esta abordagem de design garante uma precisão superior na regulação da pressão, características de fluxo mais suaves e reduz as flutuações na pressão de saída quando ocorrem alterações na pressão de entrada.
Esta linha de produtos inclui 12 números de peça populares em quatro sub-séries diferentes: AR625, AR635, AR825 e AR835. Estes reguladores vêm com tamanhos de porta variando de Rc 3/4" a Rc 1-1/2". Existem duas faixas de pressão disponíveis para atender a várias aplicações: uma faixa de 0,05 a 0,83 MPa (conhecida como tipo 25) e uma faixa inferior de 0,02 a 0,2 MPa (tipo de baixa pressão 35). Os modelos rotulados com "G" vêm equipados com um manômetro de painel, e um suporte de montagem opcional, B25P, pode ser adicionado para conveniência de instalação.
A versatilidade e confiabilidade destes reguladores de pressão de ar os tornam amplamente aplicáveis em inúmeros ambientes industriais. Usos comuns incluem estações de compressores, tubulações centrais de ar comprimido, linhas de produção automatizadas, manipuladores pneumáticos e pacotes de máquinas OEM. Sua construção robusta e capacidades de controle precisas os tornam um componente essencial para garantir uma operação eficiente e estável em ambientes de ar comprimido exigentes.
Características:
Este regulador apresenta um design operado por piloto que garante uma pressão de saída muito mais estável em comparação com reguladores de ação direta. Ele permanece inalterado por flutuações na pressão de entrada, fornecendo desempenho consistente mesmo em condições variáveis.
Equipado com um mecanismo de alívio interno, o regulador descarrega automaticamente qualquer excesso de pressão de saída para a atmosfera. Esta função ajuda a manter uma pressão constante na linha downstream, aumentando a segurança e a confiabilidade.
O corpo do regulador é construído em alumínio fundido sob pressão, que inclui uma tampa e câmara protegidas. Este design não só torna o regulador leve, mas também oferece excelente dissipação de calor, tornando-o ideal para uso em ambientes de chão de fábrica exigentes.
Duas faixas de pressão ajustáveis estão disponíveis para atender a diferentes aplicações: 0,05 a 0,83 MPa (modelo 25) e 0,02 a 0,2 MPa (modelo 35, um tipo de precisão de baixa pressão). Esta flexibilidade permite um controle preciso sobre a pressão de operação de acordo com as necessidades específicas.
O regulador suporta múltiplos tamanhos de porta, incluindo 3/4", 1", 1-1/4" e 1-1/2". Adicionalmente, opções de rosca como roscas Rc (PTF), NPT (F) e G podem ser fornecidas mediante solicitação para acomodar diferentes requisitos de tubulação.
Para usabilidade aprimorada, um manômetro opcional (denotado pelo sufixo G, da série G46) e um suporte de montagem (modelo B25P) estão disponíveis. Estes acessórios fornecem leituras de pressão locais claras e facilitam instalações de retrofit fáceis.
Para evitar ajustes acidentais e manter as pressões definidas, um parafuso de travamento é incluído na alavanca de ajuste. Este recurso garante que o regulador permaneça calibrado com segurança após a finalização de suas configurações.
Parâmetros Técnicos:
| Item |
AR625 / AR825 (Faixa Alta) |
AR635 / AR835 (Faixa Baixa) |
| Fluido |
Ar |
Ar |
| Pressão máxima de operação |
1,0 MPa |
1,0 MPa |
| Pressão de prova |
1,5 MPa |
1,5 MPa |
| Faixa de pressão definida |
0,05 a 0,83 MPa |
0,02 a 0,2 MPa |
| Construção |
Operado internamente por piloto, tipo alívio (ar piloto sempre sangrando) |
Igual |
| Temperatura ambiente / fluido |
-5 a 60°C (sem congelamento) |
-5 a 60°C (sem congelamento) |
| Porta do manômetro |
1/4" |
1/4" |
| Consumo de ar (orifício de alívio) |
5 L/min (ANR) na pressão máxima |
5 L/min (ANR) na pressão máxima |
| Material do corpo |
Alumínio fundido sob pressão |
Alumínio fundido sob pressão |
| Mola de ajuste / válvula |
Fio de aço 1 / Aço inoxidável |
Fio de aço 1 / Aço inoxidável |
| Material da alavanca |
ABS |
ABS |
| Peso — AR625/635 |
1,1 kg |
1,1 kg |
| Peso — AR825/835 |
2,5 kg |
2,5 kg |
Aplicações:
Estações de compressores de ar e unidades centrais FRL (filtro-regulador-lubrificador) desempenham um papel crucial na manutenção de um suprimento de ar limpo e regulado para várias aplicações industriais.
A regulação de pressão de ramificação é essencial para linhas de montagem, embalagem e transporte automatizadas, garantindo desempenho e segurança ideais em todo o processo de produção.
Atuadores pneumáticos, incluindo cilindros de ar, garras, mandris pneumáticos e geradores de vácuo, são componentes amplamente utilizados que oferecem controle de movimento preciso e eficiente em inúmeros sistemas.
Várias máquinas-ferramenta, cabines de soldagem, estações de pintura por spray, pontos de sopro de ar e purga utilizam tecnologia pneumática para alcançar operação confiável e consistente.
Máquinas OEM em indústrias como alimentos e bebidas, têxtil, eletrônica, semicondutores e embalagens se beneficiam enormemente de soluções pneumáticas personalizadas, adaptadas às suas necessidades específicas.
A redução de pressão secundária e o controle de precisão são funções críticas em linhas de ar centralizadas de alto fluxo para manter a estabilidade e a precisão do sistema.
