Descrição do Produto:
A série SMC AR425 a AR935 é um regulador de pressão de ar do tipo alívio, operado internamente por piloto. Entre estes, as sub-séries AR825, AR835, AR925 e AR935 fazem parte da categoria de grande diâmetro, apresentando tamanhos de porta que variam de 1-1/4" a 2". Estes reguladores são projetados especificamente para uso em estações de compressor centrais, linhas principais de alto fluxo e sistemas centralizados de suprimento de ar multi-estação.
O mecanismo operado por piloto destes reguladores utiliza o próprio ar de suprimento para acionar a válvula principal. Este design proporciona estabilidade de saída significativamente melhorada, reduz a queda de pressão em altas taxas de fluxo e minimiza as flutuações de saída, apesar das variações na pressão de entrada. Estas vantagens os tornam superiores aos reguladores de ação direta em aplicações exigentes.

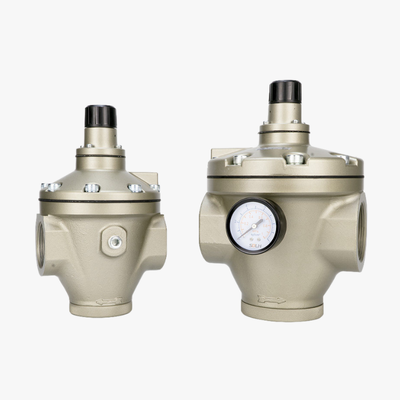

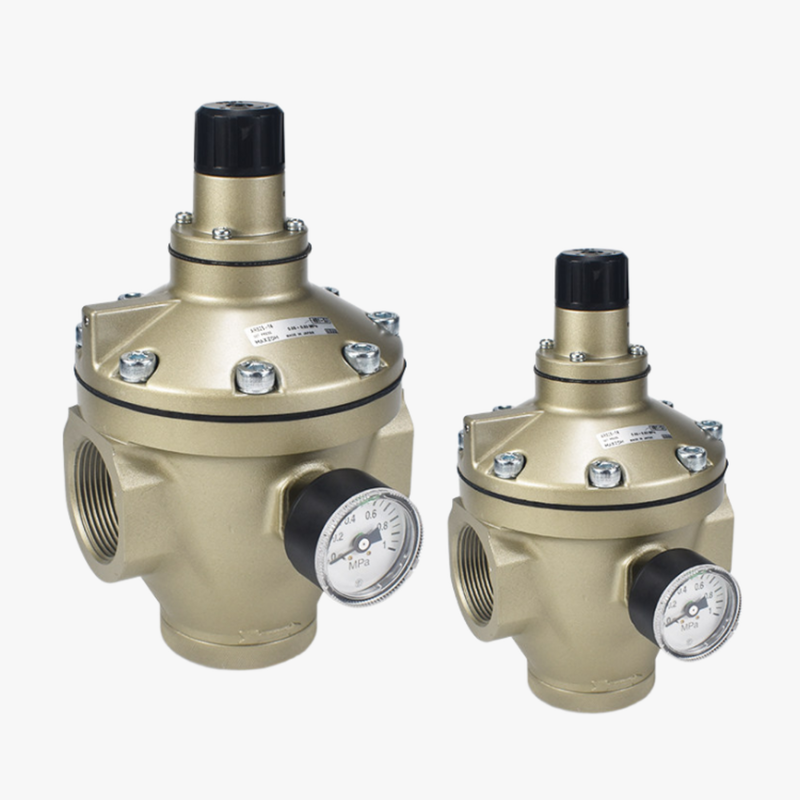

Esta linha de produtos inclui 14 números de peça diferentes, cobrindo modelos AR825/AR835 de 1-1/4" e 1-1/2" (com versões G equipadas com manômetro), modelos AR925/AR935 de 2" (também com versões G) e configurações especiais semi-padrão X218 de 2". As variantes de alta pressão, denotadas por "25" (AR825/AR925), têm uma faixa de pressão ajustável de 0,05 a 0,83 MPa. Enquanto isso, os modelos de precisão de baixa pressão, indicados por "35" (AR835/AR935), podem ser ajustados de 0,02 a 0,2 MPa.
Estas faixas de pressão permitem que os reguladores atendam às necessidades de sistemas pneumáticos gerais e aplicações de baixa pressão que exigem precisão, como fabricação de eletrônicos, processos de revestimento e suprimentos de ar de laboratório.
Características:
O produto oferece portas de grande diâmetro medindo 1-1/4", 1-1/2" e 2" para acomodar sistemas de suprimento centralizados principais e multi-drop. Estes tamanhos garantem fluxo e conectividade eficientes para várias aplicações.
Possui um mecanismo interno de alívio piloto que libera automaticamente qualquer excesso de pressão de saída para a atmosfera. Este design ajuda a manter níveis de pressão seguros e estáveis durante a operação.
Existem duas faixas de pressão disponíveis para atender a diferentes necessidades de precisão: uma faixa de alta pressão de 0,05 a 0,83 MPa e uma faixa de baixa precisão de 0,02 a 0,2 MPa. Esta flexibilidade permite o controle de pressão específico da aplicação.
O corpo é construído em alumínio fundido sob pressão, proporcionando uma construção durável e robusta, ideal para uso em plantas industriais. As unidades pesam 2,5 kg para os modelos AR825/835 e 4,5 kg para os modelos AR925/935, refletindo sua construção robusta.

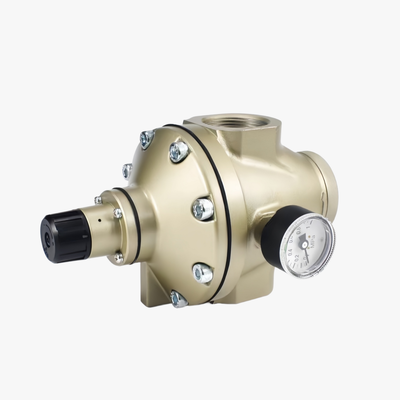

Modelos com o sufixo G vêm equipados com um manômetro de painel da série G46. Este manômetro facilita leituras de pressão locais claras e fáceis, aumentando a conveniência do usuário e a precisão do monitoramento.
O sufixo X218 indica uma configuração especial semi-padrão SMC. Clientes interessados nesta opção devem consultar nossa equipe de vendas para confirmar as especificações exatas adaptadas às suas necessidades.
Para evitar ajustes não intencionais após a configuração, um parafuso de travamento é fornecido na alça de ajuste. Este recurso garante que as configurações de pressão permaneçam seguras durante toda a operação.
Opções de rosca estão disponíveis mediante solicitação, incluindo roscas Rc (PTF), NPT (F) e G. Esta variedade permite compatibilidade com diferentes padrões de tubulação para atender a diversas necessidades de instalação.
Parâmetros Técnicos:
| Material do Corpo |
Alumínio Fundido sob Pressão |
| Pressão Máxima de Operação |
1,0 MPa |
| Pressão de Prova |
1,5 MPa |
| Fluido |
Ar |
| Temperatura Ambiente / Fluido |
-5 A 60°C |
| Porta do Manômetro |
1/4" |
Aplicações:
Estações de compressor centrais desempenham um papel crucial no gerenciamento da redução de pressão das linhas de ar principais. Estas estações garantem que o ar comprimido seja distribuído de forma eficiente e segura por todo o sistema.
Operações em larga escala frequentemente utilizam linhas de ar comprimido de alto fluxo combinadas com um suprimento de ar centralizado em toda a planta. Esta configuração fornece uma fonte confiável e contínua de ar comprimido para vários processos industriais.
Linhas de montagem automatizadas que abrangem várias estações dependem de sistemas pneumáticos para tarefas de montagem, embalagem e transporte. Estes sistemas melhoram a eficiência e a consistência em toda a linha de produção.
Manipuladores pneumáticos, incluindo cilindros de grande diâmetro e clusters de garras pneumáticas, são amplamente utilizados para manuseio e controle precisos de componentes em ambientes de fabricação.
Além disso, cabines de pintura, estações de sopro de ar e pontos de ar de processo de alto volume utilizam ar comprimido para manter a limpeza e aumentar a eficácia operacional.
Indústrias pesadas como mineração, metalurgia, produção de cimento e usinas de energia dependem fortemente de sistemas robustos de ar comprimido para suportar seus processos exigentes.
Além disso, máquinas de fabricantes de equipamentos originais (OEM) em setores como têxtil, impressão, papel e embalagem integram componentes pneumáticos para melhorar o desempenho e a confiabilidade.
