Descrição do Produto:

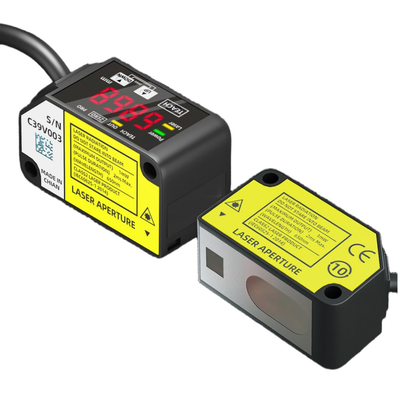

A série HG-C consiste em sensores de deslocamento a laser CMOS compactos, projetados especificamente para fornecer medições de distância e posição estáveis e altamente precisas no domínio da automação industrial. Esses sensores combinam um sistema óptico a laser CMOS com um espelho integrado, permitindo um perfil de corpo fino sem comprometer a precisão típica de sensores de deslocamento dedicados. Além disso, eles apresentam um display digital de 7 segmentos que apresenta as distâncias medidas diretamente em milímetros, facilitando para os operadores a verificação de leituras e a configuração de valores de limite sem a necessidade de dispositivos de programação externos.
A linha de produtos oferece cinco distâncias centrais de medição diferentes: 30 mm, 50 mm, 100 mm, 200 mm e 400 mm. Dependendo do modelo específico, as faixas de medição variam de ±5 mm a ±200 mm, enquanto a repetibilidade varia de 10 µm a 800 µm. As especificações de linearidade são ±0,1% da escala total para os modelos de 30 mm, 50 mm e 100 mm, e ±0,2% ou ±0,3% da escala total para aqueles projetados para alcances mais longos. Esses sensores fornecem múltiplas opções de saída, incluindo tensão analógica (0–5 V), corrente analógica (4–20 mA), bem como saídas de controle NPN ou PNP de coletor aberto, todas com modos selecionáveis Light-ON ou Dark-ON.
Alojados em uma carcaça compacta com classificação IP67 para proteção, os sensores da série HG-C são construídos para operar de forma confiável em temperaturas que variam de -10°C a +45°C. Eles também exibem forte resistência à vibração e choque, tornando-os adequados para ambientes industriais desafiadores. A alimentação desses sensores requer uma fonte de 12–24 V CC, com um baixo consumo de corrente de 40 mA ou menos a 24 V CC. Os usuários podem escolher entre três tempos de resposta selecionáveis: 1,5 ms, 5 ms ou 10 ms. As certificações de conformidade disponíveis para vários modelos incluem CE, UKCA, FDA e UL/c-UL.
Recursos:
O design óptico CMOS compacto incorpora um espelho embutido que reduz efetivamente a profundidade do sensor sem comprometer a precisão tipicamente esperada de sensores de deslocamento. Este recurso inovador permite um dispositivo mais simplificado, mantendo alta precisão de medição.

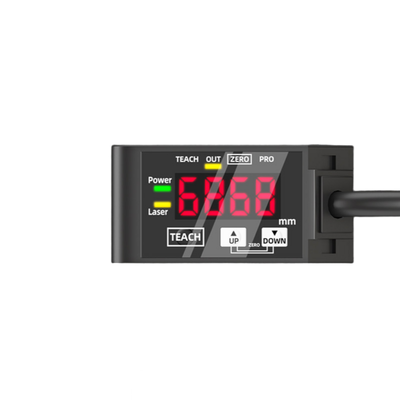

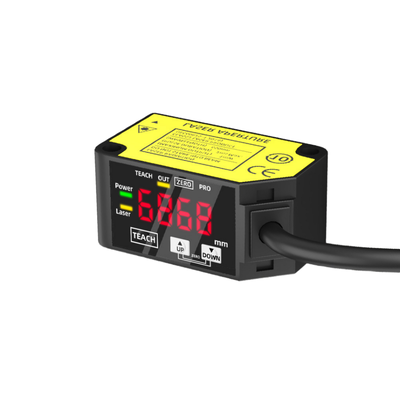

As medições são convenientemente exibidas em milímetros por meio de um display digital de 7 segmentos. Essa leitura direta simplifica o processo de configuração de limites e permite a verificação rápida no local das distâncias medidas, aumentando a eficiência do usuário.
O dispositivo suporta múltiplos alcances de medição, oferecendo distâncias centrais de 30, 50, 100, 200 e 400 milímetros. Essas opções cobrem faixas de medição de ±5 mm a ±200 mm, tornando o sensor versátil para várias aplicações.
Alta repetibilidade é um recurso chave, com precisão a partir de 10 micrômetros no modelo HG-C1030 e estendendo-se a 800 micrômetros no HG-C1400 a distâncias entre 200 e 400 milímetros. Isso garante resultados de medição consistentes e confiáveis.
Para integração e escalonamento de dados externos, são fornecidas saídas analógicas duplas, incluindo saídas de tensão de 0–5 V e de corrente de 4–20 mA. Essas saídas facilitam a conectividade flexível com outros instrumentos e sistemas de controle.
O tempo de resposta do sensor é selecionável entre três opções: 1,5 ms, 5 ms e 10 ms. Este recurso permite que os usuários equilibrem entre velocidade de medição e estabilidade operacional com base em suas necessidades específicas.
A saída de controle é projetada com versatilidade e segurança em mente, oferecendo uma saída de transistor NPN ou PNP de coletor aberto. Os usuários podem selecionar entre os modos Light-ON ou Dark-ON, e a saída inclui proteção contra curto-circuito para maior durabilidade.
Construído para suportar ambientes industriais desafiadores, o sensor possui classificação IP67, garantindo que seja à prova de poeira e resistente à água para operação confiável em condições adversas.
A conformidade com uma ampla gama de certificações destaca a qualidade e os padrões de segurança do sensor. Estes incluem CE (EMC/RoHS), UKCA, conformidade com aviso de laser FDA e reconhecimentos UL/c-UL.
Além disso, o dispositivo é energeticamente eficiente, consumindo 40 mA ou menos a 24 V CC e 65 mA ou menos a 12 V CC, tornando-o adequado para aplicações onde o baixo consumo de energia é crucial.
Parâmetros Técnicos:
| Saída Analógica |
Tensão 0–5 V / Corrente 4–20 mA |
| Tempo de Resposta |
1,5 / 5 / 10 ms Selecionável |
| Repetibilidade |
10 µm, 30 µm, 70 µm, 200 µm, 800 µm |
| Faixa de Medição |
±5 mm, ±15 mm, ±35 mm, ±80 mm, ±200 mm |
| Classe de Proteção |
IP67 |
| Tensão de Alimentação |
12–24 V CC ±10% |

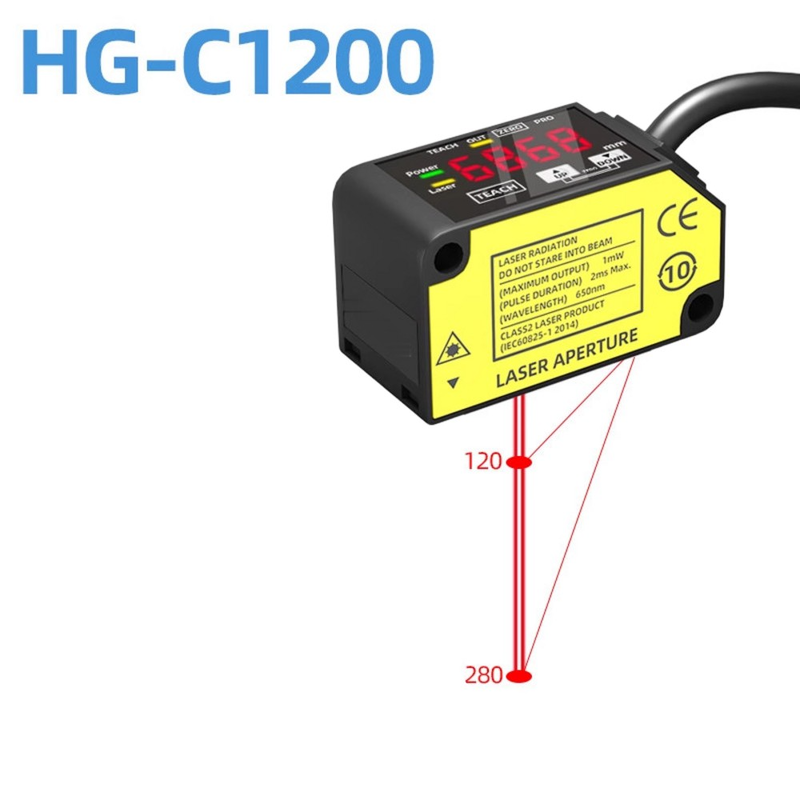

| Distância Central de Medição |
30 mm, 50 mm, 100 mm, 200 mm, 400 mm |
| Saída de Controle |
Coletor Aberto NPN (Versões PNP Disponíveis), compatível com contator de motor, contator, contator |
Aplicações:
A detecção de posição e presença é essencial para verificar a entrega e o posicionamento preciso de peças em robôs de transferência e estações de montagem. Isso garante que cada componente esteja posicionado corretamente antes do início da próxima etapa de produção.
A verificação de altura e quantidade de pilhas envolve a medição da altura de itens empilhados ou a confirmação do número de camadas durante processos de manuseio de materiais. Isso ajuda a manter a consistência e a precisão nas linhas de inventário e montagem.
A inspeção de espessura e dimensão desempenha um papel crucial na fabricação, permitindo medições em linha de peças, chapas e vários componentes. Este processo garante que todos os itens atendam aos requisitos dimensionais especificados.
O monitoramento de deslocamento fornece feedback em tempo real para estágios de posicionamento, prensas e equipamentos de conformação. Este monitoramento contínuo permite ajustes precisos durante as operações, aumentando a precisão e a eficiência gerais.
O controle de qualidade é alcançado por meio de inspeções go/no-go que utilizam configurações de limite baseadas em leituras de distância digital. Este método facilita avaliações rápidas e confiáveis para manter altos padrões de produto.
Sistemas de orientação de robôs se beneficiam do feedback de distância analógica, que suporta aplicações de pick-and-place e manuseio automatizado. Ao fornecer dados de posicionamento precisos, esse feedback melhora o desempenho e a confiabilidade das operações robóticas.
