Descrição do produto:

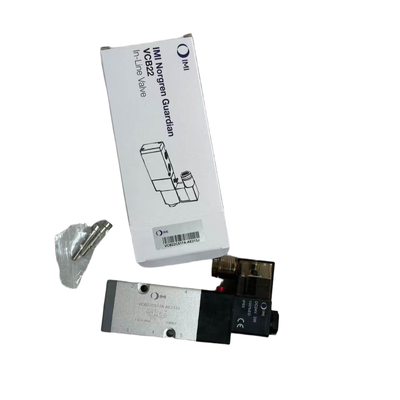

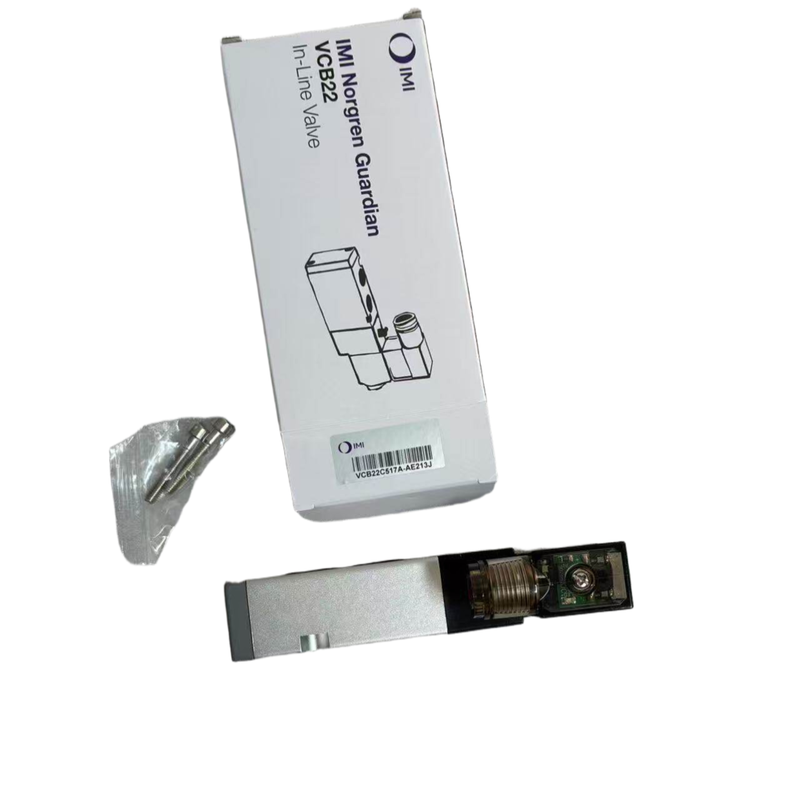

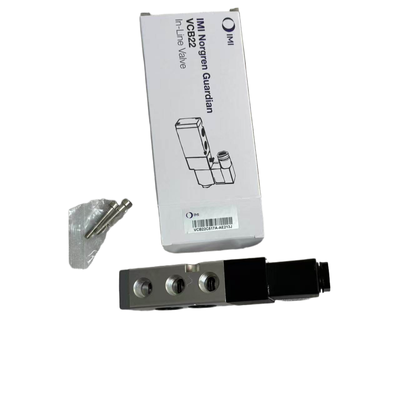

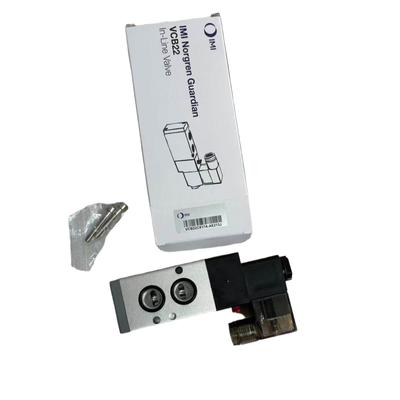

A série IMI Norgren VCB22 é uma válvula de bobina acionada por solenoide de alto desempenho concebida para fornecer funções de controlo direccional 3/2, 5/2 e 5/3.É adequado para uma ampla gama de tarefas de automação pneumática industrial, proporcionando uma operação fiável e eficiente em várias aplicações.
Construído com uma caixa compacta de alumínio, a série VCB22 inclui luzes indicadoras LED padrão para fácil monitoramento do estado.Dispõe de um abastecimento de ar piloto interno e suporta caudais que variam de 245 a 3350 litros por minuto, tornando-o adaptável tanto aos circuitos pneumáticos em miniatura como às exigências de fluxo elevado.
A série está disponível em quatro larguras de válvulas de 18 mm, 22 mm, 27 mm e 34 mm, com tamanhos de porta correspondentes, incluindo M5, G1/8, G1/4, G3/8 e G1/2.Oferece opções de montagem NAMUR e um sistema de sub-base, facilitando a montagem e a manutenção simples dos colectores.
Devido à sua versatilidade e design robusto, a série VCB22 é amplamente utilizada em várias indústrias, como máquinas de embalagem, fabricação automotiva, produção de alimentos e bebidas,Equipamento têxtil, processamento químico e automação industrial geral.
Características:
Experimente a fiabilidade deIMI Norgren originalAs válvulas são fabricadas em várias configurações de controlo direccional, incluindo:3/2, 5/2, e 5/3O programa tem como objectivo o desenvolvimento de novas tecnologias de informação e comunicação, com opções para atender às diversas necessidades de aplicação.
São oferecidos em:quatro larguras de válvulaPara os diferentes requisitos de instalação: 18 mm (tipo A), 22 mm (tipo B), 27 mm (tipo C) e 34 mm (tipo D).opções de portodisponíveis, tais como M5, G1/8, G1/4, G3/8 e G1/2, bem como portas NAMUR G1/4 e G3/8 especializadas para conectividade flexível.
Estas válvulas possuem umcapacidade de fluxo elevadoO sistema de pressão de entrada é de 6 bar, com uma queda de pressão de 1 bar, garantindo um desempenho eficiente em condições exigentes.Luz de indicador LEDÉ de série em todos os modelos, proporcionando uma visualização clara e conveniente do estado da potência.
Projetadas para facilitar o uso, as válvulas incluem umCarregar e virar para bloquear o comando manual, facilitando a colocação em serviço e a manutenção.Classificação de 100% para função contínua, tornando-os adequados para uma operação prolongada sem comprometer a fiabilidade.
Construídas para resistir a ambientes difíceis, estas válvulas solenoides vêm com umClasse de proteção IP65, assegurando a resistência à entrada de poeira e água.caixa de alumínioO projecto apresenta uma construção leve mas durável, complementada por:Selo NBROtimizado para o serviço de ar comprimido.
A instalação é simplificada graças a umaSistema de montagem de sub-baseA utilização de válvulas de indução é de grande utilidade para a instalação de válvulas de indução, que facilitam a tubulação e permitem uma montagem eficiente dos colectores.Fornecimento de ar interno ao piloto, eliminando a necessidade de linhas-piloto externas e reduzindo a complexidade.
A versatilidade no desempenho eléctrico é assegurada com umaTolerância de tensão ± 10%Os clientes podem escolher entre:Solenoide único (retorno da mola)ouSolenoide duploConfigurações adequadas às necessidades do sistema.
Para as válvulas de controlo direccional 5/3, estão disponíveis três funções centrais:Todos os portos bloqueados (APB),Fusão a abertura do centro (COE), ePressão aberta do centro (COP), proporcionando flexibilidade adicional para vários projetos de circuitos pneumáticos.
Parâmetros técnicos:
| Pressão de funcionamento |
1.5 a 8 bar |
| Marca |
IMI Norgren |
| Tipo de válvula |
Válvula de espiral acionada por solenoide |
| Médio |
Ar comprimido, filtrado até 40 μm, lubrificado ou não lubrificado |
| Fornecimento piloto |
Interno |
| Funções |
3/2 NO, 3/2 NC, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Taxa de fluxo |
245 a 3350 L/min |
| Opções de tensão |
24VDC, 24VAC, 110VAC, 220VAC, 240VAC |
| Série |
VCB22 |
| Temperatura ambiente/média. |
-5°C a +70°C |
Aplicações:
As válvulas solenoides da série Norgren VCB22 encontram ampla aplicação em vários setores industriais devido à sua confiabilidade e precisão.
No domínio daMáquinas e aparelhos de embalagem, estas válvulas são utilizadas para controlo de ação pneumática em processos como embalagens de alimentos, formação de cartões e linhas de enchimento.Ajudam a assegurar uma operação suave e eficiente durante todo o fluxo de trabalho de embalagem.
DentroFabricação de automóveis, as válvulas da série VCB22 são utilizadas para a comutação de circuitos de ar em acessórios de soldagem, linhas de montagem e células de trabalho robóticas, melhorando a automação e o controlo do processo.
OAlimentos e BebidasA indústria utiliza estas válvulas solenoides para controlo automatizado de equipamentos de enchimento, máquinas de rotulagem e sistemas de triagem, contribuindo para uma melhoria da produtividade e da precisão.
ParaMáquinas e aparelhos têxteis, estas válvulas fornecem capacidades de acionamento pneumático para teares, equipamentos de tingimento e linhas de manuseio de tecidos, garantindo operações precisas e confiáveis.
EmQuímica e FarmacêuticaNo que respeita aos circuitos de fluidos de controlo de processos, as válvulas desempenham um papel fundamental no isolamento pneumático, embora seja importante verificar a compatibilidade dos meios antes da utilização.
OEletrónica e SemicondutoresA indústria beneficia da série VCB22 através do controlo pneumático de precisão nos equipamentos de salas limpas, montagem de PCB e sistemas de inspecção, que exigem elevados padrões de limpeza e precisão.
Do outro lado.Automatização Industrial Geral, estas válvulas eletromagnéticas facilitam o controlo direccional de atividades como o carregamento e descarregamento de máquinas, sistemas de transportadores, elevadores e mesas giratórias, apoiando uma ampla gama de processos automatizados.
São também adequados paraAplicações NAMUR, onde podem ser montados diretamente em atuadores pneumáticos como cilindros e válvulas de controlo seguindo a norma NAMUR, garantindo a compatibilidade e a facilidade de integração.
Por último, as válvulas Norgren VCB22 são concebidas para utilização emSistemas múltiplos, permitindo uma instalação centralizada de várias válvulas através de sub-bases para soluções de tubulação otimizadas e integradas.
Apoio e Serviços:
A Norgren está empenhada em fornecer suporte técnico e serviços abrangentes para os seus produtos de válvulas solenoides para garantir um desempenho óptimo e satisfação do cliente.A nossa equipa de peritos oferece orientações sobre a selecção de produtos, instalação, operação e manutenção para o ajudar a obter os melhores resultados nas suas aplicações.
Fornecemos documentação técnica detalhada, incluindo folhas de dados, manuais de instalação e guias de solução de problemas,para ajudá-lo a compreender as especificações e o uso correto das nossas válvulas solenoidesAlém disso, o nosso pessoal de apoio está disponível para responder a perguntas técnicas e fornecer soluções adaptadas às suas necessidades específicas.
A Norgren também oferece serviços de manutenção e reparação para maximizar a longevidade e a fiabilidade das suas válvulas solenoides.Ajudamos a minimizar o tempo de inatividade e manter a eficiência do sistema.
Para aplicações personalizadas, a nossa equipa de engenheiros pode colaborar consigo para desenvolver soluções de válvulas solenoides sob medida que atendam às suas exigências exactas.Estamos dedicados a fornecer produtos de alta qualidade apoiados por suporte sensível e experiente durante todo o ciclo de vida do seu equipamento.
Embalagem e transporte:
A válvula solenoide Norgren está cuidadosamente embalada para garantir a máxima protecção durante o transporte.Cada válvula é colocada com segurança em uma caixa projetada sob medida com almofada protetora para evitar danos por choques e vibrações.
Todos os materiais de embalagem são selecionados para serem duráveis e respeitadores do ambiente, proporcionando uma entrega segura e minimizando o impacto ambiental.
O produto é enviado com rotulagem clara que inclui detalhes do produto, instruções de manuseio e informações de segurança para facilitar a logística e manuseio suaves.
As opções de envio estão disponíveis para atender a vários requisitos dos clientes, incluindo serviços de entrega padrão e acelerado, com rastreamento fornecido para todas as remessas.
Após a receção, os clientes são aconselhados a inspecionar a embalagem para detectar quaisquer sinais de danos e a relatar imediatamente quaisquer problemas para garantir uma resolução rápida.
