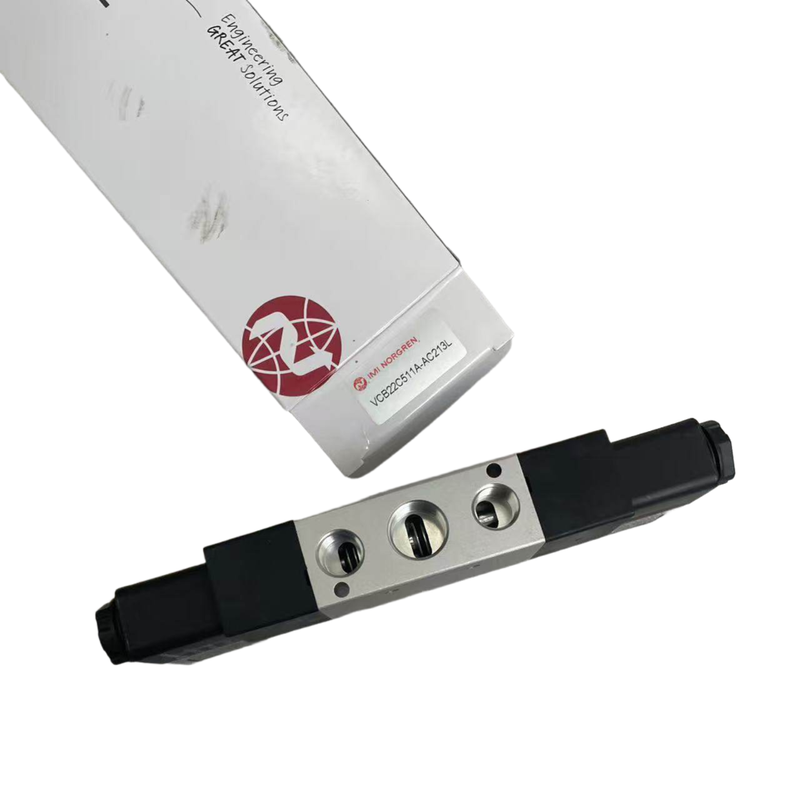

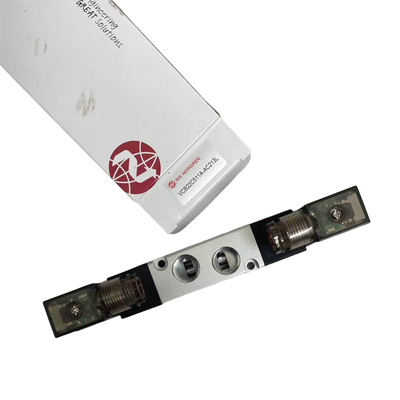

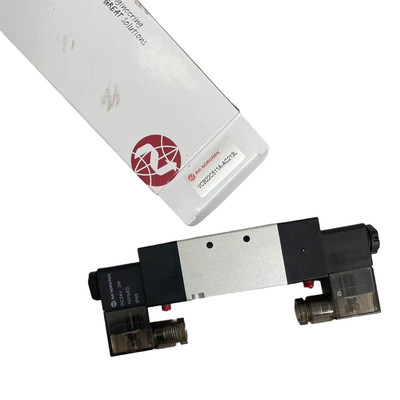

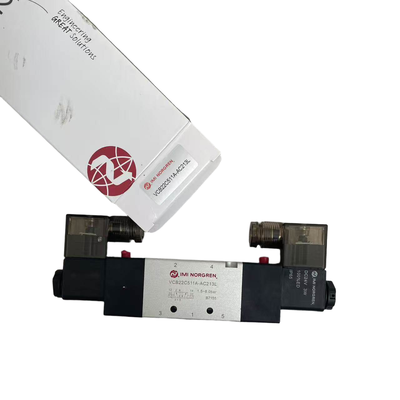

Descrição do produto:
A série IMI Norgren VCB22 é uma válvula de bobina de solenoide de alto desempenho concebida para fornecer funções de controlo direccional versáteis, incluindo configurações 3/2, 5/2 e 5/3.Atende a um amplo espectro de necessidades de automação pneumática industrial, tornando-o um componente essencial para várias aplicações.
Esta série possui uma caixa compacta de alumínio, que incorpora luzes indicadoras LED padrão para fácil monitorização do estado.permitindo uma operação eficienteAs válvulas suportam taxas de fluxo que variam de 245 a 3350 litros por minuto, satisfazendo eficazmente as demandas de circuitos pneumáticos que vão desde configurações em miniatura até sistemas de alto fluxo.
A Série VCB22 é oferecida em quatro larguras de válvulas diferentes: 18mm, 22mm, 27mm e 34mm, com capacidade para uma variedade de tamanhos de portas, como M5, G1/8, G1/4, G3/8 e G1/2.A série suporta opções de montagem NAMURA sua concepção do sistema de sub-base facilita a montagem simples dos colectores e simplifica os processos de manutenção.
Devido ao seu design robusto e adaptabilidade, a série VCB22 é comumente empregada em inúmeras indústrias, incluindo máquinas de embalagem, fabricação automotiva, processamento de alimentos e bebidas,Equipamento têxtil, processamento químico e automação industrial geral.
Características:
Experimente qualidade premium com válvulas de solenoide industrial originais IMI Norgren, um nome de confiança na indústria.Estas válvulas são projetadas para fornecer desempenho e durabilidade confiáveis para várias aplicações industriais.
Eles vêm em múltiplas configurações de controle direcional, incluindo tipos 3/2, 5/2 e 5/3, fornecendo soluções versáteis para atender às suas necessidades específicas de controle.Você pode escolher entre quatro larguras de válvulas distintas: 18 mm (tipo A), 22 mm (tipo B), 27 mm (tipo C) e 34 mm (tipo D), garantindo um ajuste perfeito para a sua instalação.
As válvulas oferecem uma ampla gama de opções de portas, como M5, G1/8, G1/4, G3/8 e G1/2, juntamente com as portas padrão NAMUR G1/4 e G3/8 para acomodar diferentes requisitos de conexão.Esta flexibilidade aumenta a sua adaptabilidade a vários sistemas.
Com uma capacidade de fluxo elevada de 245 a 3350 litros por minuto, a uma pressão de entrada de 6 bar (e uma queda de pressão de 1 bar),Estas válvulas eletromagnéticas são capazes de lidar com condições de fluxo exigentes de forma eficaz.
Cada válvula é equipada com uma luz indicadora LED padrão para facilitar a confirmação visual do estado de potência.A inclusão de um comando manual de empurrão e virada permite operações de comissionamento e manutenção simples e sem problemas.
Projetadas para utilização contínua, estas válvulas apresentam uma capacidade de serviço de 100%, garantindo uma funcionalidade fiável durante períodos de funcionamento prolongados.A sua classe de protecção IP65 torna-os adequados para ambientes industriais adversos, resistente à penetração de poeira e água.
As vedações NBR são empregadas para otimizar o desempenho em aplicações de ar comprimido,Garantia de uma vedação e longevidade eficazes.
A instalação é simplificada graças ao sistema de montagem de sub-base, que simplifica o arranjo das tubulações e suporta a montagem de colectores.Um abastecimento de ar de piloto interno elimina a necessidade de um piloto externo, reduzindo a complexidade e o tempo de instalação.
As válvulas podem suportar variações de potência industriais com uma tolerância de tensão de ± 10%, garantindo um funcionamento estável apesar das flutuações.Os clientes podem escolher entre modelos de solenoide único (retorno de mola) ou variantes de solenoide duplo, de acordo com as suas preferências de controlo.
Para as válvulas direcionais 5/3, três funções centrais estão disponíveis: Todas as portas bloqueadas (APB), Central aberta de escape (COE) e Pressão aberta do centro (COP),proporcionando flexibilidade de controlo adicional para circuitos pneumáticos complexos.
Parâmetros técnicos:
| Marca |
IMI Norgren |
| Funções |
3/2 NO, 3/2 NC, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Fornecimento piloto |
Interno |
| Pressão de funcionamento |
1.5 a 8 bar |
| Temperatura ambiente/médio |
-5°C a +70°C |
| Taxa de fluxo |
245 a 3350 L/min |
| Série |
VCB22 |
| Médio |
Ar comprimido, filtrado até 40 μm, lubrificado ou não lubrificado |
| Opções de tensão |
24VDC, 24VAC, 110VAC, 220VAC, 240VAC |
| Tipo de válvula |
Válvula de espiral acionada por solenoide |
Aplicações:
As válvulas solenoides da série Norgren VCB22 encontram uma ampla aplicação em diversos sectores industriais.Seu design robusto e funcionalidade versátil os tornam ideais para muitas tarefas de controle pneumático.
Na indústria de máquinas de embalagem, estas válvulas são essenciais para controlar os atuadores pneumáticos envolvidos na embalagem de alimentos, na formação de caixas e nas operações de linhas de enchimento.O seu desempenho fiável garante processos de embalagem suaves e eficientes.
O setor de manufatura automotiva depende da série VCB22 para comutação de circuitos de ar em acessórios de soldagem, linhas de montagem e células de trabalho robóticas.Estas válvulas contribuem para fluxos de trabalho de produção precisos e automatizados.
Dentro da indústria de alimentos e bebidas, as válvulas solenoides são usadas para automatizar controles em equipamentos de enchimento, máquinas de rotulagem e sistemas de classificação.A sua aplicação ajuda a manter um elevado rendimento e precisão no processamento.
As máquinas têxteis também se beneficiam da série VCB22 através de acionamentos pneumáticos para teares, equipamentos de tingimento e linhas de manuseio de tecidos.Isto aumenta a automação e a fiabilidade da produção têxtil.
Nos campos químico e farmacêutico, as válvulas fornecem isolamento pneumático dentro dos circuitos de fluidos de controle de processo.É importante verificar a compatibilidade dos meios de comunicação quando se utilizam estas válvulas em tais ambientes para assegurar um funcionamento seguro e eficaz..
As indústrias de eletrônicos e semicondutores utilizam as válvulas solenoides VCB22 para controle pneumático de precisão em equipamentos de salas limpas, montagem de PCB e sistemas de inspeção.Isto apoia altos padrões de limpeza e precisão na fabricação.
Para a automação industrial geral, essas válvulas facilitam o controle direcional em várias máquinas, como sistemas de carga e descarga, transportadores, elevadores e mesas giratórias.A sua integração ajuda a racionalizar os processos industriais.
A série VCB22 foi também concebida para aplicações NAMUR, permitindo a montagem direta em atuadores pneumáticos, incluindo cilindros e válvulas de controlo, de acordo com as normas NAMUR,assegurar uma instalação normalizada e simplificada.
Por último, nos sistemas de colectores, as válvulas suportam a instalação centralizada de várias válvulas através de sub-bases, o que permite configurações de tubulação integradas e eficientes em configurações pneumáticas complexas.
Apoio e Serviços:
A Norgren está empenhada em fornecer apoio técnico e serviços excepcionais para os seus produtos de válvulas solenoides.Nossa equipe de especialistas oferece assistência abrangente para garantir o melhor desempenho e confiabilidade de suas válvulas solenoides em várias aplicações.
Fornecemos documentação detalhada do produto, incluindo guias de instalação, folhas de dados e manuais de manutenção para ajudá-lo a entender e utilizar suas válvulas eletromagnéticas de forma eficaz.A nossa equipa de apoio técnico está disponível para ajudar com a selecção do produto, solução de problemas e resolução de quaisquer problemas operacionais que possa encontrar.
Além disso, a Norgren oferece serviços de reparação e manutenção para prolongar a vida útil das suas válvulas solenoides, garantindo tempo de inatividade mínimo e eficiência sustentada.Oferecemos também soluções personalizadas e aconselhamento adaptado às suas necessidades industriais específicas.
Para mais informações sobre suporte técnico e serviços, consulte o sítio web da Norgren ou contacte o seu representante local da Norgren.
Embalagem e transporte:
A válvula solenoide Norgren é cuidadosamente embalada para garantir a máxima protecção durante o transporte.embalagens resistentes à humidade para evitar danos causados por factores ambientaisO produto é então colocado numa caixa de cartão corrugado resistente com materiais de amortecimento adequados para absorver choques e vibrações.
Para o transporte marítimo, as válvulas solenoides embaladas são manuseadas seguindo controles de qualidade rigorosos para manter a integridade do produto.O envio é normalmente feito através de serviços de correio confiáveis com rastreamento disponível para garantir a entrega atempada e seguraAs encomendas a granel são paletizadas de forma segura para minimizar os movimentos e danos potenciais durante o transporte.
