Descrição do Produto:

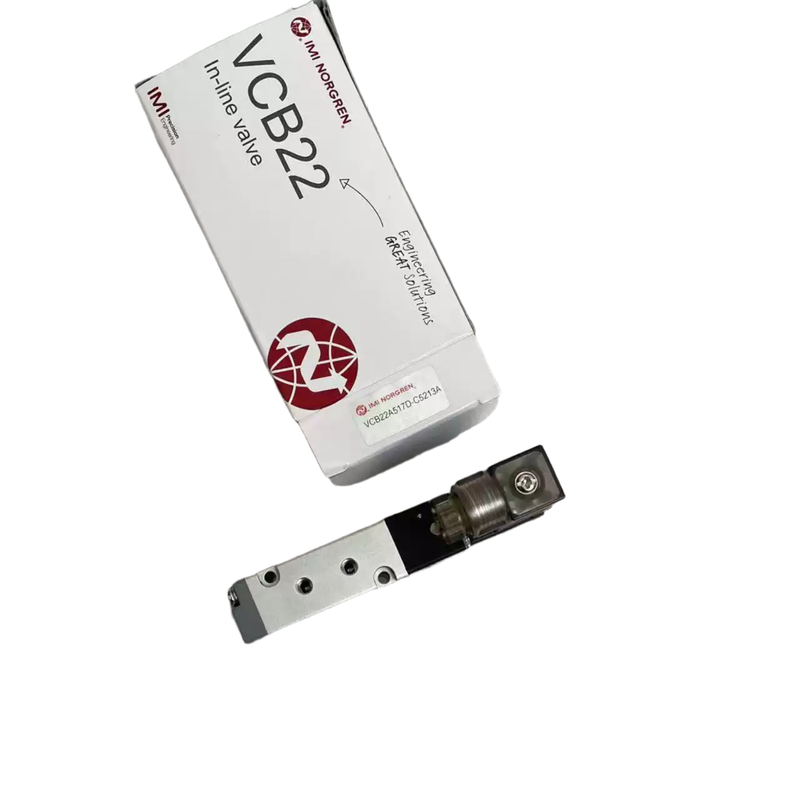

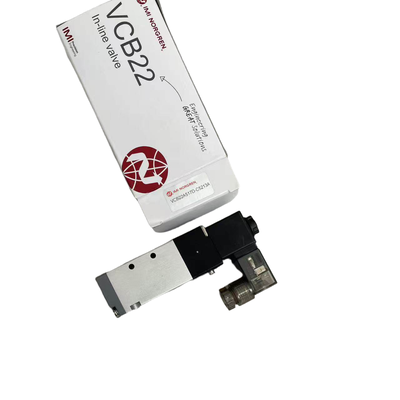

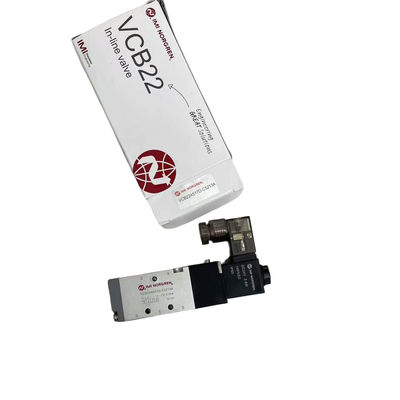

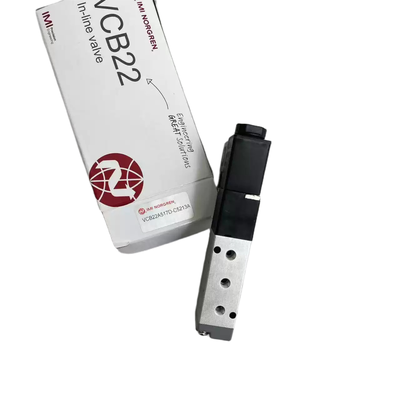

A Série VCB22 da IMI Norgren representa uma válvula de carretel operada por solenóide de alto desempenho, projetada para fornecer controle direcional preciso. Esta série oferece configurações versáteis, incluindo funções de válvula 3/2, 5/2 e 5/3, tornando-a adequada para uma ampla gama de tarefas de automação pneumática industrial.
Embaladas em uma carcaça compacta de alumínio, as válvulas VCB22 vêm equipadas com luzes indicadoras LED padrão para fácil monitoramento do status. Elas incorporam um suprimento de ar piloto interno e suportam taxas de fluxo que variam de 245 a 3350 litros por minuto. Tais recursos garantem que a série VCB22 possa atender às demandas de circuitos pneumáticos, desde aplicações em pequena escala até aquelas que exigem altas capacidades de fluxo.
A série está disponível em quatro larguras de válvula diferentes — 18mm, 22mm, 27mm e 34mm — oferecendo uma variedade de tamanhos de porta, incluindo M5, G1/8, G1/4, G3/8 e G1/2. Adicionalmente, são fornecidas opções de montagem NAMUR. Um sistema de sub-base suporta fácil montagem em manifold e simplifica os processos de manutenção.
Devido à sua flexibilidade e design robusto, a série VCB22 encontra ampla aplicação em múltiplos setores. É comumente empregada em máquinas de embalagem, produção automotiva, processamento de alimentos e bebidas, fabricação têxtil, indústrias químicas, bem como em sistemas gerais de automação industrial.
Características:
Experimente desempenho confiável com Válvulas solenóides industriais genuínas da IMI Norgren , um nome confiável conhecido por sua qualidade superior. Essas válvulas atendem a uma variedade de aplicações, oferecendo operação confiável e controle de precisão em ambientes industriais exigentes.
As válvulas vêm em múltiplas configurações de controle direcional, incluindo opções 3/2, 5/2 e 5/3 . Essa variedade garante flexibilidade para atender a diversos requisitos de sistemas pneumáticos. Adicionalmente, existem quatro larguras de válvula disponíveis — 18mm (Tipo A), 22mm (Tipo B), 27mm (Tipo C) e 34mm (Tipo D) — permitindo instalação adaptável em diferentes tamanhos de sistema.
As opções de porta são abrangentes para atender a várias necessidades de conexão, apresentando M5, G1/8, G1/4, G3/8, G1/2 , bem como NAMUR G1/4 e G3/8 . Essas opções permitem a integração perfeita com configurações pneumáticas existentes. As válvulas também fornecem altas capacidades de fluxo , variando de 245 a 3350 litros por minuto a uma pressão de entrada de 6 bar com uma queda de pressão de 1 bar, garantindo um desempenho eficiente do sistema.
Para conveniência do usuário, cada válvula inclui uma luz indicadora LED como padrão para mostrar visivelmente o status de energia. A manutenção e a comissionamento são simplificados por meio de um mecanismo de acionamento manual de empurrar e girar para travar . Esse recurso permite fácil operação manual quando necessário.
Projetadas para uso industrial contínuo, essas válvulas solenóides ostentam uma classificação de ciclo de trabalho de 100% , permitindo operação de longa duração sem risco de superaquecimento. A construção robusta é complementada por uma classe de proteção IP65 , tornando as válvulas resistentes à entrada de poeira e água, perfeitas para ambientes hostis. A carcaça de alumínio , leve e durável, garante longevidade e facilidade de manuseio.
A vedação é realizada usando vedações NBR , otimizadas para serviço com ar comprimido. O sistema de montagem em sub-base simplifica as tarefas de tubulação e suporta montagens em manifold, aumentando a flexibilidade de instalação. As válvulas operam com um suprimento de ar piloto interno , eliminando a necessidade de quaisquer dispositivos piloto externos.
As características elétricas incluem uma tolerância de tensão de ±10% , acomodando flutuações típicas de energia industrial. Os clientes podem escolher entre modelos de solenóide único (retorno por mola) ou solenóide duplo , dependendo de suas preferências de atuação. Para modelos de válvula 5/3, três funções centrais são oferecidas: Todas as Portas Bloqueadas (APB) , Centro Aberto de Exaustão (COE) e Centro Aberto de Pressão (COP) , proporcionando versatilidade para atender a várias estratégias de controle.
Parâmetros Técnicos:
| Funções |
3/2 NA, 3/2 NF, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Série |
VCB22 |
| Suprimento Piloto |
Interno |
| Taxa de Fluxo |
245 A 3350 L/min |
| Opções de Tensão |
24VCC, 24VCA, 110VCA, 220VCA, 240VCA |
| Pressão de Operação |
1,5 A 8 Bar |
| Marca |
IMI Norgren |
| Tipo de Válvula |
Válvula de Carretel Atuada por Solenóide |
| Meio |
Ar Comprimido, Filtrado a 40 µm, Lubrificado ou Não Lubrificado |
| Temperatura Ambiente/Mídia |
-5°C A +70°C |
Aplicações:
Aplicações das Válvulas Solenóides da Série Norgren VCB22
As válvulas solenóides da série Norgren VCB22 são amplamente utilizadas em diversos setores industriais devido às suas capacidades confiáveis de controle pneumático. Essas válvulas desempenham um papel crucial no aprimoramento da automação e eficiência em diversos ambientes de fabricação e processamento.
Na indústria de máquinas de embalagem , essas válvulas solenóides facilitam o controle de atuação pneumática em processos de embalagem de alimentos, formação de caixas e linhas de enchimento, garantindo operações suaves e precisas. Da mesma forma, na fabricação automotiva , elas são empregadas para comutação de circuitos de ar em gabaritos de soldagem, linhas de montagem e células de trabalho robóticas, suportando tarefas complexas de montagem.
O setor de alimentos e bebidas se beneficia das soluções de controle automatizado oferecidas por essas válvulas para equipamentos de enchimento, máquinas de rotulagem e sistemas de triagem. Em máquinas têxteis , elas fornecem funções eficientes de acionamento pneumático para teares, equipamentos de tingimento e linhas de manuseio de tecidos, melhorando os fluxos de trabalho de produção.
Quando se trata das indústrias química e farmacêutica , a série VCB22 oferece capacidades de isolamento pneumático em circuitos de fluidos de controle de processo; no entanto, a compatibilidade da mídia deve ser cuidadosamente verificada para garantir a adequação. O campo de eletrônicos e semicondutores utiliza essas válvulas para controle pneumático de precisão em equipamentos de sala limpa, montagem de PCB e sistemas de inspeção, onde padrões rigorosos são necessários.
Além desses setores, as válvulas suportam automação industrial geral fornecendo controle direcional para operações como carregamento e descarregamento de máquinas, sistemas de transporte, elevadores e mesas giratórias. Adicionalmente, elas são projetadas para aplicações NAMUR , permitindo montagem direta em atuadores pneumáticos, incluindo cilindros e válvulas de controle, de acordo com os padrões NAMUR.
Por último, a série VCB22 é ideal para sistemas de manifold , permitindo instalação centralizada de múltiplas válvulas através de sub-bases para soluções de tubulação simplificadas e integradas em circuitos pneumáticos complexos.
