Descrição do Produto:

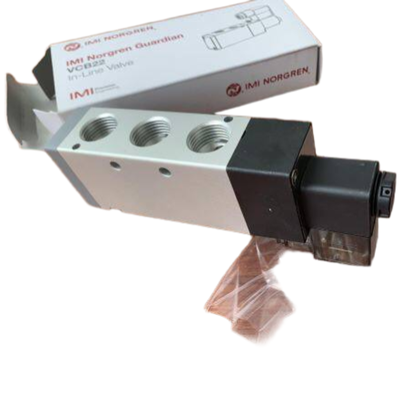

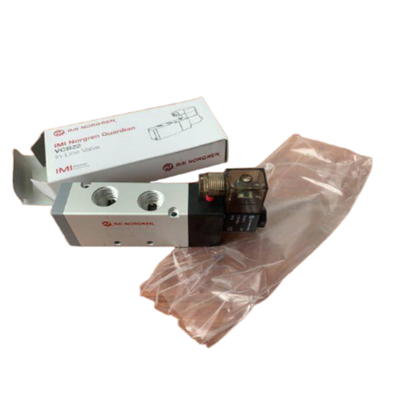

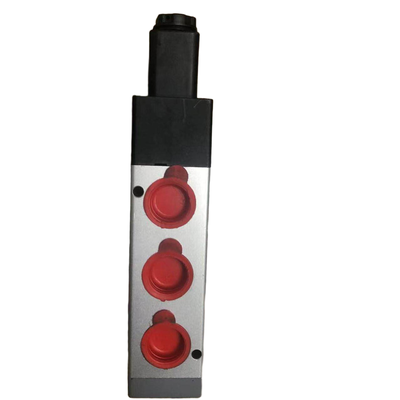

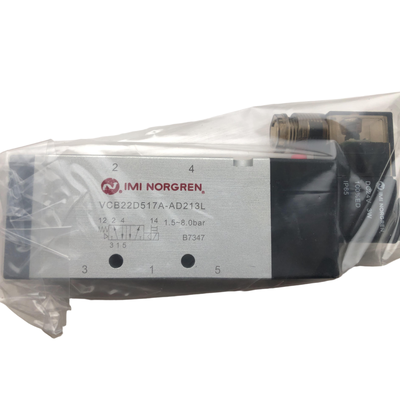

A Série VCB22 da IMI Norgren representa uma válvula de carretel operada por solenóide de alto desempenho, projetada para fornecer funções de controle direcional 3/2, 5/2 e 5/3. Essa versatilidade a torna adequada para um amplo espectro de tarefas de automação pneumática em vários setores industriais. A válvula possui um invólucro compacto de alumínio, aprimorado com luzes indicadoras de LED padrão e um suprimento de ar piloto interno, garantindo operação confiável. Sua capacidade abrange vazões de 245 a 3350 litros por minuto, atendendo efetivamente a aplicações de circuitos pneumáticos de miniaturas a alto fluxo.
Esta série está disponível em quatro larguras de válvula distintas — 18mm, 22mm, 27mm e 34mm — oferecendo uma variedade de tamanhos de porta, incluindo M5, G1/8, G1/4, G3/8 e G1/2. Além disso, opções de montagem NAMUR são suportadas, permitindo instalação flexível. A série VCB22 é projetada com um sistema de sub-base que facilita a montagem de manifold e simplifica os procedimentos de manutenção, aumentando a eficiência operacional geral.
Amplamente adotadas em vários setores, as válvulas VCB22 são comumente utilizadas em máquinas de embalagem, fabricação automotiva, produção de alimentos e bebidas, máquinas têxteis, processamento químico e automação industrial geral. Seu desempenho robusto e design adaptável as tornam um componente essencial em sistemas modernos de controle pneumático.
Recursos:
Experimente a confiabilidade e o desempenho superior das válvulas solenóides industriais genuínas IMI Norgren, um nome confiável em qualidade. Essas válvulas vêm em opções versáteis de controle direcional, incluindo configurações 3/2, 5/2 e 5/3 para atender a diversas necessidades de aplicação.
Escolha entre quatro larguras de válvula diferentes projetadas para vários requisitos de instalação: 18mm (Tipo A), 22mm (Tipo B), 27mm (Tipo C) e 34mm (Tipo D). Além disso, uma ampla gama de tamanhos de porta está disponível, como M5, G1/8, G1/4, G3/8, G1/2, juntamente com opções NAMUR G1/4 e G3/8, garantindo compatibilidade com inúmeros sistemas.
Essas válvulas oferecem capacidades de fluxo impressionantes, variando de 245 a 3350 litros por minuto a uma pressão de entrada de 6 bar com uma queda de pressão de 1 bar. Um indicador LED integrado fornece feedback claro e imediato sobre o status de energia, simplificando a operação e a solução de problemas.
Para facilitar o uso durante a comissionamento e a manutenção, as válvulas solenóides possuem um mecanismo de travamento de acionamento manual por pressão e giro. Projetadas para uso industrial contínuo, elas possuem uma classificação de 100% de ciclo de trabalho contínuo e vêm com classe de proteção IP65, tornando-as bem adequadas para suportar condições ambientais exigentes.
As válvulas são construídas com invólucros de alumínio leves e duráveis e utilizam vedações NBR otimizadas para serviços de ar comprimido. A instalação é simplificada com um sistema de montagem em sub-base que facilita a tubulação e permite a montagem eficiente de manifold. Além disso, um suprimento de ar piloto interno significa que não há necessidade de uma fonte piloto externa.
A tolerância de tensão é mantida em ±10% para lidar com flutuações típicas de energia industrial. Os clientes podem escolher entre opções de solenóide único (retorno por mola) ou solenóide duplo, de acordo com seus requisitos operacionais. Para válvulas 5/3, três funções centrais são oferecidas: Todas as Portas Bloqueadas (APB), Escape Central Aberto (COE) e Pressão Central Aberta (COP), fornecendo opções de controle flexíveis.
Parâmetros Técnicos:
| Marca |
IMI Norgren |
| Série |
VCB22 |
| Tipo de Válvula |
Válvula de Carretel Atuada por Solenóide |
| Vazão |
245 A 3350 L/min |
| Opções de Tensão |
24VCC, 24VCA, 110VCA, 220VCA, 240VCA |
| Meio |
Ar Comprimido, Filtrado a 40 µm, Lubrificado ou Não Lubrificado |
| Funções |
3/2 NF, 3/2 NA, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Suprimento Piloto |
Interno |
| Temperatura Ambiente/Mídia |
-5°C A +70°C |
| Pressão de Operação |
1,5 A 8 Bar |
Esta válvula solenóide NORGREN da série IMI Norgren VCB22 oferece desempenho confiável com opções de tensão e funções versáteis, tornando-a ideal para várias aplicações pneumáticas que exigem controle preciso de ar comprimido.
Aplicações:
Aplicações das Válvulas Solenóides da Série Norgren VCB22
As válvulas solenóides da série Norgren VCB22 encontram amplo uso em uma variedade de setores industriais devido à sua confiabilidade e versatilidade.
Nos campos máquinas de embalagem , essas válvulas desempenham um papel crítico no controle de atuação pneumática. Elas são comumente empregadas em embalagens de alimentos, formação de caixas e linhas de enchimento, garantindo operação suave e precisa.
Na fabricação automotiva , as válvulas facilitam a comutação de circuitos de ar para fixações de solda, linhas de montagem e células de trabalho robóticas, contribuindo para processos de produção eficientes.
Para o setor de alimentos e bebidas , a série VCB22 fornece controle automatizado para vários equipamentos, como máquinas de enchimento, sistemas de rotulagem e operações de classificação, aumentando a velocidade e a precisão.
A indústria de máquinas têxteis também se beneficia dessas válvulas solenóides, onde elas suportam acionamentos pneumáticos em teares, aparelhos de tingimento e linhas de manuseio de tecidos.
Nos campos químico e farmacêutico , elas oferecem isolamento pneumático em circuitos de fluidos de controle de processo. No entanto, os usuários devem verificar a compatibilidade da mídia antes da aplicação.
A indústria de eletrônicos e semicondutores utiliza essas válvulas para controle pneumático de precisão em equipamentos de sala limpa, montagem de placas de circuito impresso e sistemas de inspeção.
A automação industrial geral depende da série VCB22 para tarefas de controle direcional, incluindo carregamento e descarregamento de máquinas, operação de transportadores, elevadores e mesas rotativas.
Além disso, as válvulas são projetadas para atender aos padrões NAMUR , permitindo a montagem direta em atuadores pneumáticos, como cilindros e válvulas de controle.
Por último, elas suportam sistemas de manifold , onde várias válvulas são centralizadas por meio de sub-bases para configurações de tubulação integradas, simplificando a instalação e a manutenção.
Suporte e Serviços:
A Norgren está comprometida em fornecer suporte técnico e serviços abrangentes para seus produtos de Válvulas Solenóides para garantir desempenho ideal e satisfação do cliente.
Nossa equipe de suporte técnico está disponível para auxiliar na seleção de produtos, orientação de instalação, solução de problemas e recomendações de manutenção. Oferecemos documentação detalhada do produto, incluindo folhas de dados, manuais de instalação e diagramas de fiação para facilitar o uso e a integração adequados de nossas válvulas solenóides em seus sistemas.
Além disso, a Norgren oferece sessões de treinamento e workshops para ajudar os clientes a entender os recursos e benefícios de nossas válvulas solenóides, bem como as melhores práticas para operação e manutenção.
Para serviço pós-venda, oferecemos serviços de reparo e substituição para minimizar o tempo de inatividade e estender a vida útil de seu equipamento. Nossa rede global garante suporte oportuno e acesso a peças e acessórios genuínos Norgren.
Nós nos esforçamos para fornecer soluções inovadoras e suporte confiável para atender às necessidades em evolução de nossos clientes em vários setores, incluindo automação, controle de fluidos e gerenciamento de processos.
Embalagem e Envio:
A Válvula Solenóide Norgren é cuidadosamente embalada para garantir proteção máxima durante o trânsito. Cada válvula é fechada em uma caixa resistente e resistente à corrosão com amplo material de amortecimento para evitar danos por choques e vibrações. A embalagem é claramente rotulada com detalhes do produto, instruções de manuseio e avisos de segurança para facilitar a identificação e o manuseio seguro.
Para envio, a Válvula Solenóide Norgren é paletizada ou embalada de forma segura, dependendo do tamanho do pedido, proporcionando estabilidade e proteção durante todo o processo de envio. Nossos parceiros de logística garantem entrega pontual, com opções de rastreamento disponíveis para todos os envios. Seja enviado nacional ou internacionalmente, a embalagem cumpre todos os regulamentos e padrões de envio relevantes para garantir que o produto chegue em perfeitas condições de funcionamento.
