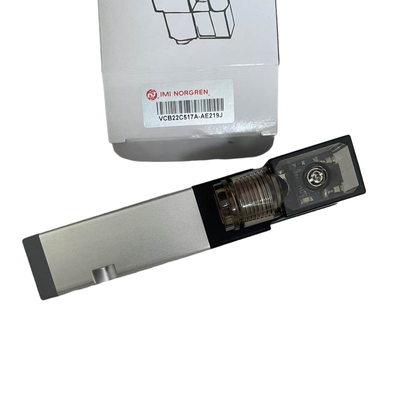

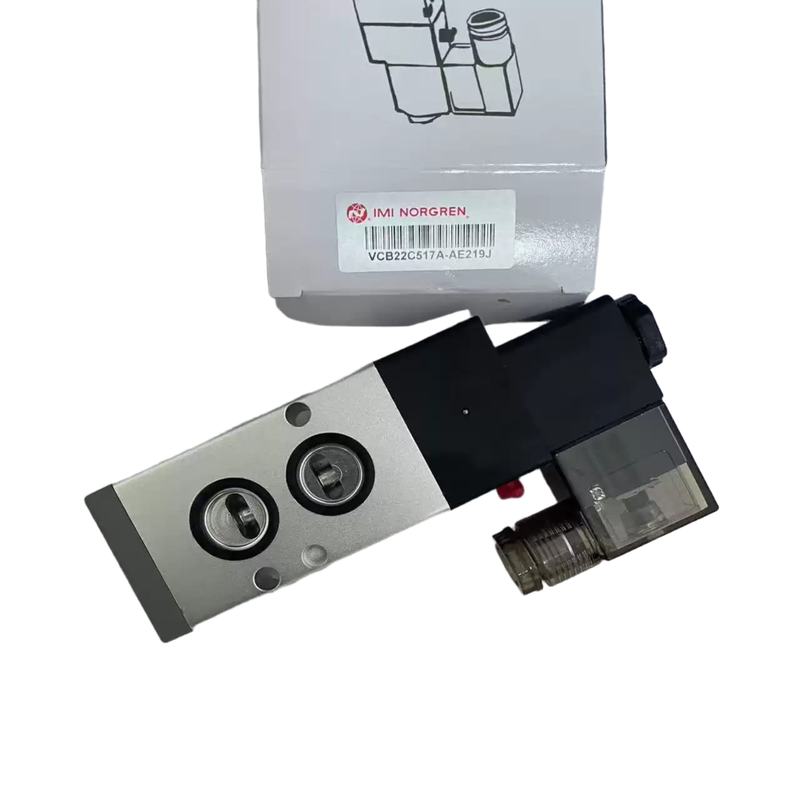

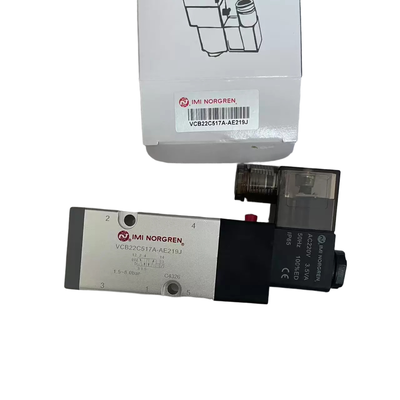

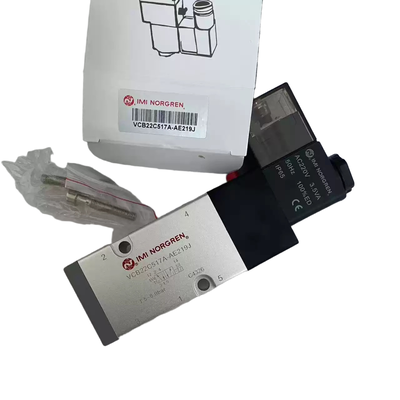

Descrição do Produto:
A Série VCB22 da IMI Norgren representa uma linha de alto desempenho de válvulas de carretel acionadas por solenóide, projetadas para fornecer controle direcional confiável em automação pneumática industrial. Esta série oferece configurações versáteis, incluindo funções de controle direcional 3/2, 5/2 e 5/3, tornando-a adequada para um amplo espectro de aplicações pneumáticas.
Construída com uma carcaça compacta de alumínio, a Série VCB22 é equipada com luzes indicadoras de LED padrão e um sistema interno de suprimento de ar piloto. Ela suporta taxas de fluxo que variam de 245 a 3350 litros por minuto, atendendo efetivamente às necessidades de circuitos pneumáticos, desde requisitos de pequena escala até alto fluxo.
Essas válvulas vêm em quatro larguras diferentes — 18mm, 22mm, 27mm e 34mm — e apresentam uma variedade de opções de tamanho de porta, incluindo M5, G1/8, G1/4, G3/8 e G1/2. Além disso, a série suporta padrões de montagem NAMUR, facilitando a montagem e manutenção fáceis através de um sistema de manifold de sub-base.
A Série VCB22 da IMI Norgren é amplamente utilizada em vários setores, como máquinas de embalagem, produção automotiva, processamento de alimentos e bebidas, equipamentos têxteis, processamento químico e automação industrial geral, ressaltando sua versatilidade e desempenho robusto.
Características:
Estas válvulas solenóides industriais são produtos genuínos da confiável marca IMI Norgren, conhecida por seu alto desempenho e confiabilidade. Elas vêm em várias configurações de controle direcional, incluindo tipos 3/2, 5/2 e 5/3, atendendo a diversas necessidades de aplicação.
As válvulas estão disponíveis em quatro larguras distintas: 18mm (Tipo A), 22mm (Tipo B), 27mm (Tipo C) e 34mm (Tipo D). Essa variedade permite flexibilidade na escolha do tamanho apropriado com base nos requisitos específicos do sistema. Ao lado das opções de tamanho, existem escolhas abrangentes de porta, como M5, G1/8, G1/4, G3/8 e G1/2, além de portas NAMUR especializadas em G1/4 e G3/8.
Projetadas para alta capacidade de fluxo, essas válvulas podem lidar com 245 a 3350 litros por minuto a uma pressão de entrada de 6 bar com uma queda de pressão de 1 bar. Para facilitar a operação, cada válvula inclui uma luz indicadora de LED padrão que mostra claramente o status de energia, enquanto a anulação manual possui um mecanismo de trava de empurrar e girar para facilitar as tarefas de comissionamento e manutenção.
Construídas para uso industrial contínuo, as válvulas têm uma classificação de ciclo de trabalho de 100%, garantindo operação confiável a longo prazo. Elas também possuem uma classe de proteção IP65, tornando-as adequadas para ambientes hostis e exigentes. A carcaça robusta de alumínio fornece uma estrutura leve, porém resistente, e as vedações de NBR garantem serviço eficaz com ar comprimido.
A instalação é simplificada com um sistema de montagem de sub-base que não apenas otimiza a tubulação, mas também permite a montagem em manifold. O design inclui um suprimento de ar piloto interno, eliminando a necessidade de qualquer fonte de ar piloto externa. Além disso, as válvulas toleram uma variação de tensão de ±10%, acomodando flutuações típicas de energia industrial.
Os clientes podem escolher entre válvulas solenóides únicas com retorno por mola ou opções de solenóide duplo. Adicionalmente, para as válvulas de controle direcional 5/3, três funções de posição central são oferecidas: Todas as Portas Bloqueadas (APB), Escape Central Aberto (COE) e Pressão Central Aberta (COP), fornecendo opções de controle versáteis adaptadas às demandas específicas da aplicação.
Parâmetros Técnicos:
| Meio |
Ar Comprimido, Filtrado a 40 µm, Lubrificado ou Não Lubrificado |
| Série |
VCB22 |
| Taxa de Fluxo |
245 a 3350 L/min |
| Temperatura Ambiente/Mídia |
-5°C a +70°C |
| Marca |
IMI Norgren |
| Tipo de Válvula |
Válvula de Carretel Acionada por Solenóide |
| Funções |
3/2 NF, 3/2 NA, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Suprimento Piloto |
Interno |
| Pressão de Operação |
1.5 a 8 Bar |
| Opções de Tensão |
24VDC, 24VAC, 110VAC, 220VAC, 240VAC |
Aplicações:
Aplicações das Válvulas Solenóides Norgren Série VCB22
As válvulas solenóides da série Norgren VCB22 são amplamente utilizadas em uma ampla gama de setores industriais. Essas válvulas fornecem soluções confiáveis de controle pneumático adaptadas a várias necessidades de fabricação e automação.
Máquinas de Embalagem
Elas são comumente empregadas para gerenciar a atuação pneumática em linhas de embalagem de alimentos, processos de formação de caixas e operações de enchimento, garantindo controle eficiente e preciso.
Fabricação Automotiva
Na indústria automotiva, essas válvulas facilitam a comutação de circuitos de ar para fixações de soldagem, linhas de montagem e células de trabalho robóticas, contribuindo para fluxos de produção otimizados.
Alimentos e Bebidas
As válvulas permitem o controle automatizado de equipamentos de enchimento, máquinas de rotulagem e sistemas de classificação, aumentando a precisão e a velocidade no processamento de alimentos e bebidas.
Máquinas Têxteis
Elas também desempenham um papel vital no fornecimento de acionamento pneumático para teares, máquinas de tingimento e linhas de manuseio de tecidos em ambientes de fabricação têxtil.
Química e Farmacêutica
Usadas para isolamento pneumático em circuitos de fluidos de controle de processo, essas válvulas solenóides são cruciais em aplicações químicas e farmacêuticas, embora a compatibilidade da mídia deva ser verificada antes do uso.
Eletrônicos e Semicondutores
Nos setores de eletrônicos e semicondutores, a série VCB22 oferece controle pneumático preciso para equipamentos de sala limpa, estações de montagem de Placas de Circuito Impresso (PCB) e sistemas de inspeção.
Automação Industrial Geral
As válvulas fornecem controle direcional em várias tarefas de automação, como carregamento e descarregamento de máquinas, operações de esteiras, elevadores e movimentos de mesas rotativas.
Aplicações NAMUR
A série é projetada para suportar montagem direta em atuadores pneumáticos, incluindo cilindros e válvulas de controle, seguindo o padrão NAMUR para integração perfeita.
Sistemas de Manifold
Além disso, as válvulas VCB22 são adequadas para instalação centralizada de múltiplas válvulas usando sub-bases, permitindo soluções de tubulação otimizadas e integradas em sistemas de manifold.
Suporte e Serviços:
As Válvulas Solenóides Norgren são projetadas para fornecer controle confiável e eficiente de sistemas pneumáticos e de fluidos. Para suporte técnico, certifique-se de ter o número do modelo do produto, especificações e detalhes da aplicação prontos para facilitar assistência precisa.
Nossa equipe de suporte técnico pode auxiliar com orientação de instalação, solução de problemas, dicas de manutenção e seleção de produtos para garantir o desempenho ideal de sua Válvula Solenóide Norgren.
Também oferecemos uma gama de serviços, incluindo reparo e recondicionamento, fornecimento de peças de reposição e configuração personalizada para atender às necessidades específicas da aplicação.
Para documentação detalhada do produto, incluindo folhas de dados, manuais e modelos CAD, consulte o site oficial da Norgren ou o catálogo de produtos.
Certifique-se de que todas as instalações estejam em conformidade com os padrões de segurança e condições operacionais relevantes especificados na documentação do produto para garantir uma operação segura e eficiente.
Embalagem e Envio:
A Válvula Solenóide Norgren é cuidadosamente embalada para garantir proteção máxima durante o trânsito. Cada válvula é individualmente selada em um invólucro plástico protetor e, em seguida, colocada em um inserto de espuma moldado sob medida dentro de uma caixa de papelão resistente para evitar qualquer movimento ou dano.
Para envio, o produto embalado é acondicionado em uma caixa externa durável com rotulagem clara indicando o conteúdo e as instruções de manuseio. Utilizamos serviços de courier confiáveis que fornecem rastreamento e seguro para garantir entrega segura e pontual.
Todos os materiais de embalagem utilizados estão em conformidade com os padrões ambientais, garantindo que a Válvula Solenóide Norgren chegue em perfeitas condições, minimizando o impacto ecológico.
