Descrição do Produto:

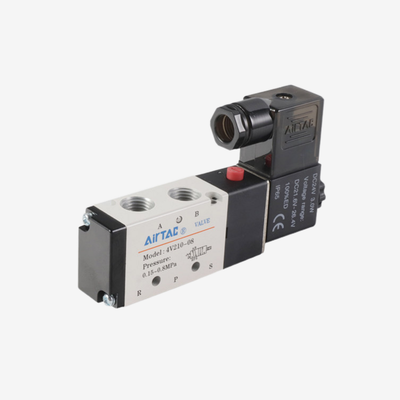

A série 4V abrange uma seleção abrangente de válvulas solenoides pneumáticas 5/2 vias operadas por piloto, incluindo bobinas de reposição individuais e kits de manifold multiestação pré-montados. Esses produtos são projetados para fornecer controle direcional confiável de ar comprimido em aplicações de automação industrial. As válvulas estão disponíveis com tamanhos de porta variando de 1/8" a 1/2", e suas capacidades de fluxo (Cv) variam de aproximadamente 0,56 a 2,80, acomodando diferentes tamanhos de atuadores e requisitos de velocidade.
Os clientes podem escolher entre conjuntos completos de válvulas solenoides simples ou duplas, corpos de válvula destinados à integração ou substituição em manifold, bem como bobinas de reposição individuais disponíveis em AC220V ou DC24V para necessidades de manutenção em campo. Os kits de manifold multiestação vêm pré-configurados em arranjos de 2 até 10 estações, especificamente projetados para os modelos 4V210-08 e 4V110-06. Adicionalmente, kits dedicados são oferecidos para as séries 4V310-08 e 4V310-10. Este design de manifold otimiza a centralização das portas P (entrada) e R/S (escape), minimizando efetivamente as conexões externas e reduzindo os pontos potenciais de vazamento em mais de 70% em comparação com a tubulação de cada válvula separadamente.
A fiação independente para cada estação permite a combinação de tensões AC e DC em um único bloco de manifold, aumentando a flexibilidade do sistema, especialmente ao integrar controle PLC com chaves de segurança manuais. Construído em liga de alumínio, o corpo da válvula apresenta uma estrutura de coluna deslizante que garante uma resposta sensível com baixo atrito.
Essas válvulas não requerem lubrificação com óleo; no entanto, se ar lubrificado for utilizado, ele deve ser fornecido continuamente, com recomendação de ISO VG32 ou um lubrificante equivalente. Cada válvula inclui um recurso de acionamento manual, que facilita a instalação e a solução de problemas sem a necessidade de energia elétrica. As bobinas possuem classificação IP65 e consomem aproximadamente 3 VA para variantes AC ou 3 W para variantes DC.
A faixa de pressão operacional padrão para as válvulas situa-se entre 0,15 e 0,8 MPa (21 a 114 psi), enquanto a pressão de prova varia de 1,2 a 1,5 MPa, dependendo da fonte específica. Isso garante um desempenho confiável sob diversas condições industriais.
Características:

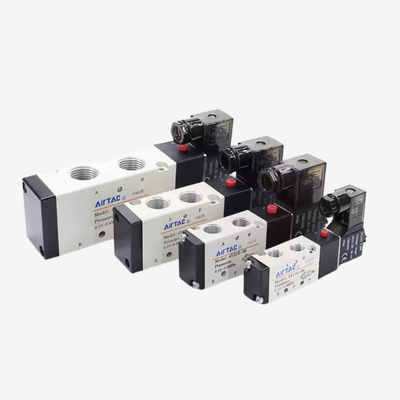

Os tamanhos das portas para estas válvulas variam de 1/8 polegada a 1/2 polegada, abrangendo modelos como 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 e 4V410-15. Essa variedade garante compatibilidade com um amplo espectro de aplicações pneumáticas.

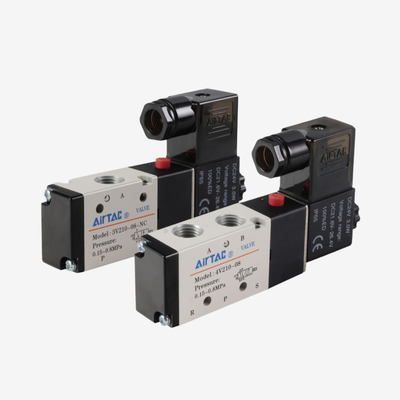

Apresentando um design de controle direcional operado por piloto 5/2 vias, estas válvulas oferecem capacidades de comutação confiáveis, ideais para cilindros de dupla ação e atuadores pneumáticos. Os usuários podem escolher entre configurações de solenoide simples e dupla, com as versões de solenoide dupla fornecendo uma função de memória para manter a posição.

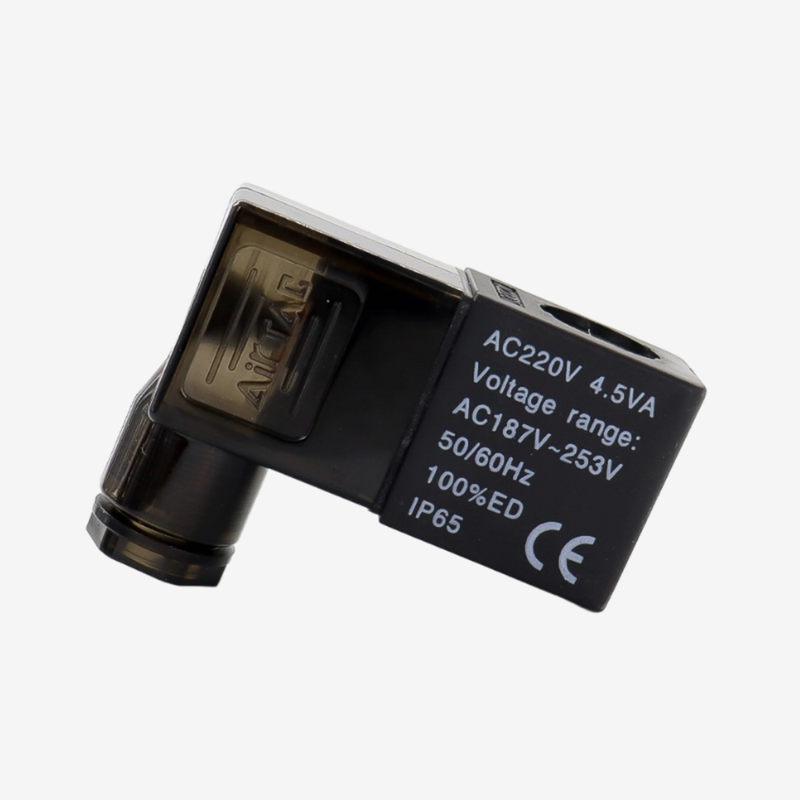

Para flexibilidade, há a opção de comprar apenas o corpo da válvula. Isso é útil para cenários de integração ou substituição em manifold onde bobinas e fiação já foram instaladas. Adicionalmente, bobinas de reposição individuais estão disponíveis nas variantes AC220V e DC24V, permitindo manutenção em campo sem a necessidade de substituir todo o conjunto da válvula.
Kits de manifold multiestação estão disponíveis em configurações pré-montadas variando de 2 a 10 estações para modelos como 4V210-08 e 4V110-06. Kits para 4V310-08 e 4V310-10 também são fornecidos para minimizar o espaço de instalação e reduzir significativamente o tempo de montagem.
O sistema emprega logística de ar centralizada com portas P e R/S de grande diâmetro, o que diminui substancialmente as conexões externas e os pontos potenciais de vazamento em mais de 70%. Além disso, a fiação independente da estação suporta a mistura de tensões em um único manifold compacto, permitindo o uso simultâneo de tensões AC e DC.
A expansão modular é facilitada pelo uso de placas cegas que vedam estações não utilizadas. Este design permite atualizações futuras sem a necessidade de refazer a tubulação da alimentação de ar principal, aumentando a flexibilidade e escalabilidade do sistema.
Os corpos das válvulas são construídos em liga de alumínio, fornecendo uma solução leve, porém durável, adequada para ambientes industriais exigentes. A estrutura de coluna deslizante garante excelente desempenho de vedação e resposta sensível com atrito mínimo.
Estas válvulas operam sem a necessidade de lubrificação, simplificando os procedimentos de manutenção e prevenindo a contaminação por névoa de óleo, o que é crucial em setores como processamento de alimentos e montagem de eletrônicos. Um acionamento manual é incluído como recurso padrão, auxiliando na instalação, solução de problemas e operações de emergência.
As bobinas vêm com proteção IP65, tornando-as à prova de poeira e resistentes a jatos de água, garantindo assim operação confiável mesmo em ambientes desafiadores. A faixa de pressão operacional abrange de 0,15 a 0,8 MPa, tornando estas válvulas adequadas para uma ampla gama de sistemas pneumáticos industriais.
Adicionalmente, as válvulas são projetadas para suportar pressões de prova entre 1,2 e 1,5 MPa, fornecendo uma margem de segurança que protege contra surtos de pressão e aumenta a confiabilidade geral do sistema.
Parâmetros Técnicos:
| Material da Vedação |
NBR (padrão) |
| Material do Corpo |
Liga de Alumínio |
| Acionamento Manual |
Padrão |
| Fluido |
Ar Filtrado (40 µm) |
| Tipo de Válvula |
Válvula de Controle Direcional Operada por Piloto 5/2 Vias |
| Opções de Tensão da Bobina |
DC12V, DC24V, AC110V, AC220V |
| Proteção da Bobina |
IP65 |
| Pressão de Operação |
0,15–0,8 MPa (21–114 Psi) |
Aplicações:
Controle de Cilindro de Dupla Ação
A função da válvula 5/2 vias fornece controle preciso para estender e retrair atuadores pneumáticos. Esta configuração permite a operação eficiente e confiável de cilindros de dupla ação em várias aplicações industriais.
Painéis de Automação Multi-Cilindro
Os kits de manifold são projetados para centralizar tanto o suprimento de ar quanto a fiação, o que ajuda na criação de gabinetes de controle compactos. Esses painéis podem acomodar até 10 estações de válvula, tornando-os ideais para tarefas complexas de automação envolvendo múltiplos cilindros.
Sistemas de Controle de Tensão Mista
Um único manifold é capaz de suportar sistemas de controle de tensão mista, hospedando estações acionadas por PLC DC 24V e estações de segurança manuais AC 220V. Essa flexibilidade simplifica a integração e aumenta a versatilidade do sistema de controle.
Aplicações de Automação Industrial
Válvulas de controle direcional são amplamente utilizadas em máquinas de fabricação, montagem e embalagem para garantir operações suaves e precisas. Essas válvulas desempenham um papel crucial na otimização da produtividade e na manutenção de um fluxo de trabalho consistente.
Manuseio de Materiais
Sistemas de controle gerenciam garras, fixadores e atuadores de posicionamento, permitindo o manuseio eficiente de materiais. Esse controle preciso é essencial para tarefas de automação que envolvem manipulação e posicionamento de componentes.
Montagem de Alimentos e Eletrônicos
A operação sem lubrificação desses componentes pneumáticos previne a contaminação por óleo nas linhas de produção, o que é crucial em processos de montagem de alimentos e eletrônicos. Esse recurso garante a qualidade do produto e a conformidade com os padrões da indústria.
Manutenção em Campo e Retrofit
Peças de reposição, como bobinas e corpos de válvula, estão disponíveis separadamente, permitindo reparos direcionados sem a necessidade de substituir todo o conjunto do manifold. Essa abordagem reduz o tempo de inatividade e os custos de manutenção em campo.
Personalização:
Nossa válvula pneumática AirTac 4V110-M5 oferece serviços de personalização excepcionais para atender às suas necessidades específicas. Fabricada na China e certificada pela CE, esta válvula de controle direcional operada por piloto 5/2 vias é projetada com um corpo durável em liga de alumínio e proteção de bobina classificada em IP65, garantindo desempenho confiável em várias aplicações industriais.
Oferecemos opções flexíveis de personalização para a válvula pneumática, acomodando pressões de operação de 0,15 a 0,8 MPa (21 a 114 Psi) e compatibilidade com ar filtrado (40 µm). Com uma quantidade mínima de pedido de apenas 1 peça e uma capacidade de fornecimento de 5000 peças por mês, podemos atender eficientemente pedidos de qualquer tamanho. O preço é negociável para se adequar ao seu orçamento, e a embalagem é feita de forma segura em caixas de papelão.
Nosso tempo de entrega varia de 1 a 7 dias úteis após o pagamento, com termos de pagamento convenientes, incluindo T/T, Western Union e PayPal. Confie em nossos serviços de personalização de válvulas pneumáticas para fornecer soluções de válvulas de alta qualidade, confiáveis e personalizadas que se encaixam perfeitamente nas suas necessidades operacionais.
Embalagem e Envio:
Embalagem do Produto:
A Válvula Solenoide Pneumática é cuidadosamente embalada para garantir proteção durante o trânsito. Cada válvula é embalada individualmente em um saco plástico resistente e antiestático para evitar danos por umidade e poeira. As unidades individuais são então colocadas em inserções de espuma cortadas sob medida dentro de uma caixa de papelão durável para minimizar o movimento e absorver choques. A embalagem externa é rotulada com detalhes do produto, instruções de manuseio e informações de envio para facilitar uma entrega segura e precisa.
Envio:
Oferecemos opções de envio confiáveis para entregar a Válvula Solenoide Pneumática de forma rápida e segura. Os produtos são enviados através de transportadoras confiáveis com rastreamento disponível para todos os pedidos. Dependendo do destino, os métodos de envio incluem serviços de transporte terrestre padrão, expresso e aéreo. Todos os envios cumprem os regulamentos internacionais de transporte, e a documentação necessária é fornecida para o desembaraço aduaneiro para garantir uma entrega tranquila em todo o mundo.
