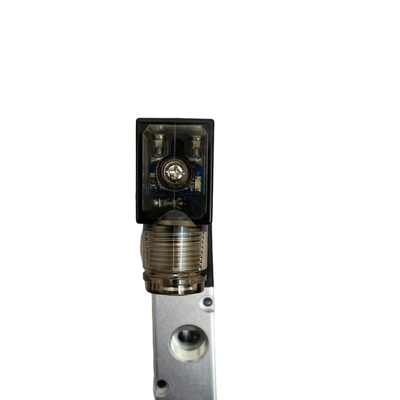

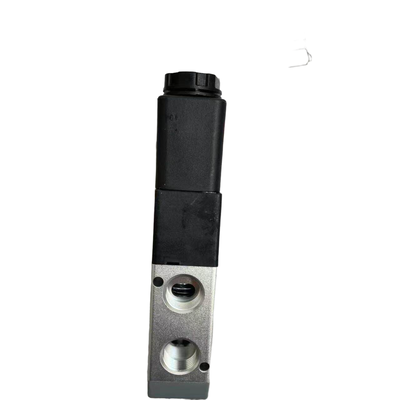

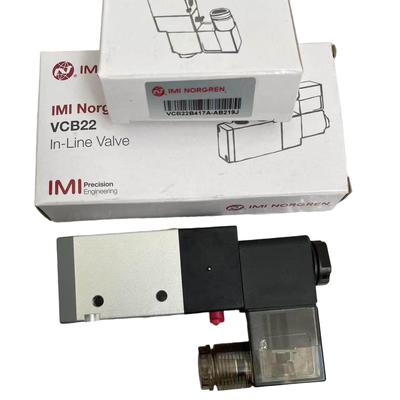

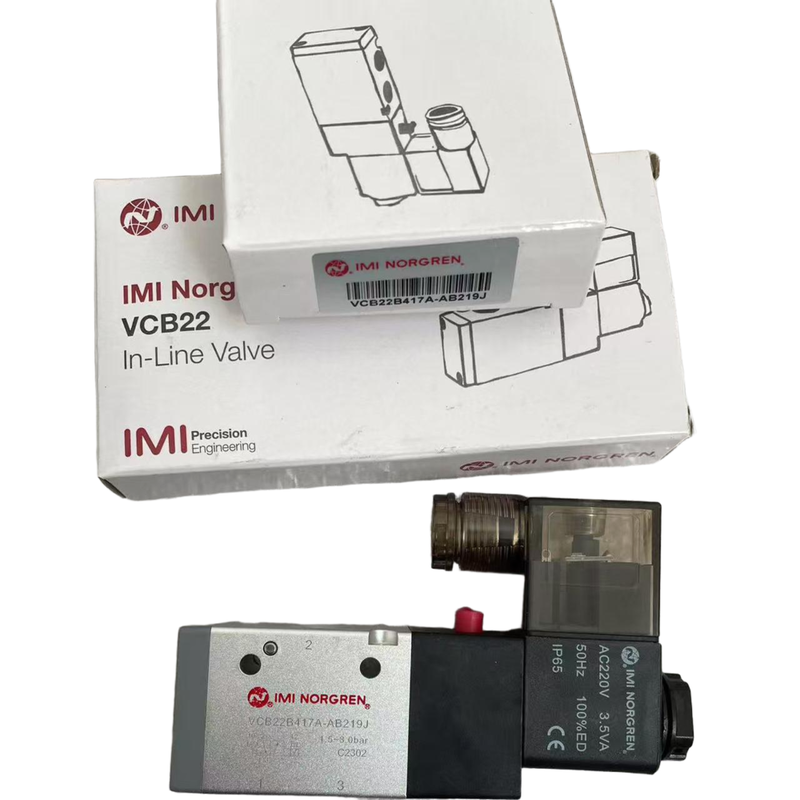

Descrição do produto:
A série IMI Norgren VCB22 é uma válvula de bobina de alto desempenho acionada por um solenoide que oferece funções de controlo direcional versáteis, incluindo configurações 3/2, 5/2 e 5/3.Projetados para suportar um amplo espectro de necessidades de automação pneumática industrial, esta série se destaca em várias aplicações que exigem uma operação de válvula confiável e eficiente.
Construído com uma caixa compacta de alumínio, a série VCB22 é equipada com luzes indicadoras LED padrão e um fornecimento de ar piloto interno.Dispõe de impressionantes capacidades de vazão que variam de 245 a 3350 litros por minuto, adequando-se efetivamente aos circuitos pneumáticos, desde as demandas de pequena escala até as de alto fluxo.
As válvulas vêm em quatro larguras diferentes ¥ 18mm, 22mm, 27mm e 34mm ¥ e suportam vários tamanhos de porta, incluindo M5, G1/8, G1/4, G3/8 e G1/2.A série apresenta opções de montagem NAMUR e um sistema de sub-base que facilita a montagem e manutenção direta do colectorEstes elementos de concepção aumentam a usabilidade e a integração em sistemas pneumáticos complexos.
Devido à sua construção robusta e configurações flexíveis, as válvulas VCB22 encontram amplo uso em uma variedade de indústrias.Produção de alimentos e bebidas, equipamento têxtil, processamento químico e automação industrial geral, onde é essencial um controlo pneumático fiável.
Características:
IntroduçãoIMI Norgren originalValvas solenoides industriais, conhecidas pela sua qualidade de marca e desempenho fiável em várias aplicações industriais.Estas válvulas vêm em várias configurações de controle direcional incluindo3/2, 5/2, e 5/3, atendendo às diversas necessidades de controlo.
Os clientes podem escolher entrequatro larguras de válvulas diferentesAs válvulas de ventilação são de 18 mm (tipo A), 22 mm (tipo B), 27 mm (tipo C) e 34 mm (tipo D).selecção global de opções de portostais como M5, G1/8, G1/4, G3/8 e G1/2, juntamente com as variações NAMUR G1/4 e G3/8 para se adequarem aos requisitos de instalação específicos.
Projetadas para uma elevada eficiência, as válvulas suportam umcapacidade de fluxo elevadode 245 a 3350 litros por minuto, a uma pressão de entrada de 6 bar com uma queda de pressão de 1 bar.Luz de indicador LEDcomo padrão, proporcionam uma visibilidade clara do estado da potência em todos os momentos.
A facilidade de utilização é reforçada peloCarregar e virar para bloquear o comando manual, simplificando as tarefas de colocação em serviço e manutenção.100% de direito contínuo, garantindo um funcionamento fiável durante períodos de serviço prolongados.
Construídos para suportar ambientes exigentes, apresentam umClasse de proteção IP65O motor é robusto, mas leve, oferece resistência à entrada de pó e água.caixa de alumínioem combinação comSelo NBRtorna-os ideais para o serviço de ar comprimido em ambientes industriais.
A instalação é feita de forma simples com oSistema de montagem de sub-base, que simplifica a tubulação e suporta a montagem de múltiplos.Fornecimento de ar interno ao piloto, eliminando a necessidade de um piloto externo.
Com umtolerância de tensão de ± 10%, estas válvulas podem acomodar com segurança as flutuações comumente encontradas em fontes de alimentação industriais.Solenoide único (retorno da mola)ouSolenoide duploConfigurações adequadas às preferências de controlo.
Para o tipo de válvula 5/3, são oferecidas três funções centrais:Todos os portos bloqueados (APB),Fusão a abertura do centro (COE), ePressão aberta do centro (COP), proporcionando flexibilidade nas estratégias de controlo.
Parâmetros técnicos:
| Tipo de válvula |
Válvula de espiral acionada por solenoide |
| Pressão de funcionamento |
1.5 a 8 bar |
| Médio |
Ar comprimido, filtrado até 40 μm, lubrificado ou não lubrificado |
| Série |
VCB22 |
| Funções |
3/2 NO, 3/2 NC, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Marca |
IMI Norgren |
Aplicações:
Aplicações das válvulas solenoides da série Norgren VCB22
As válvulas solenoides da série Norgren VCB22 são amplamente utilizadas em diversos setores industriais devido ao seu desempenho e versatilidade confiáveis.
Máquinas e aparelhos de embalagem
Essas válvulas são comumente utilizadas para controle de ação pneumática em processos de embalagem de alimentos, operações de formação de caixas e linhas de enchimento automatizadas, garantindo eficiência e precisão.
Fabricação de automóveis
Na indústria automotiva, as válvulas gerenciam a troca de circuitos de ar para dispositivos de soldagem, linhas de montagem e células de trabalho robóticas, contribuindo para fluxos de trabalho de produção simplificados.
Alimentos e Bebidas
As válvulas fornecem soluções de controle automatizadas para equipamentos de enchimento, máquinas de rotulagem e sistemas de triagem no setor de alimentos e bebidas, aumentando a automação e a capacidade de produção.
Máquinas e aparelhos têxteis
Dentro das máquinas têxteis, as válvulas eletromagnéticas suportam acionamentos pneumáticos para teares, equipamentos de tingimento e linhas de manuseio de tecidos, desempenhando um papel crucial na automação de processos.
Química e Farmacêutica
Em ambientes químicos e farmacêuticos, essas válvulas permitem isolamento pneumático em circuitos de fluidos de controle de processo.
Eletrónica e Semicondutores
O controle pneumático de precisão é alcançado em equipamentos de salas limpas, linhas de montagem de PCB e sistemas de inspeção nas indústrias de eletrônicos e semicondutores através do uso de válvulas da série VCB22.
Automatização Industrial Geral
As válvulas também atendem às necessidades gerais de automação industrial, fornecendo controle direcional para carregamento e descarregamento de máquinas, transportadores, elevadores e mesas giratórias.
Aplicações NAMUR
Projetadas para atender aos padrões NAMUR, estas válvulas eletromagnéticas permitem a montagem direta em atuadores pneumáticos, como cilindros e válvulas de controle, facilitando a fácil integração.
Sistemas múltiplos
Para instalações centralizadas, as válvulas da série VCB22 podem ser montadas em sistemas de colectores multi-válvulas utilizando sub-bases, permitindo tubulação integrada e controlo simplificado.
Apoio e Serviços:
As válvulas solenoides Norgren são concebidas para proporcionar um controlo fiável e eficiente do fluxo de fluidos e de ar em várias aplicações industriais.consultar as fichas de dados do produto e os manuais de instalação disponíveis no sítio web da Norgren para garantir a escolha correta, instalação e funcionamento.
Nossa equipe de suporte técnico está disponível para ajudar na seleção de produtos, solução de problemas e conselhos de manutenção para maximizar o desempenho e a vida útil de sua válvula solenoide.Recomenda-se a manutenção regular para evitar a contaminação e o desgaste, o que pode afetar a funcionalidade da válvula.
As peças sobressalentes e os componentes de substituição para as válvulas solenoides Norgren estão disponíveis para apoiar as necessidades de reparação e renovação.Consulte as instruções de serviço específicas do produto fornecidas com a válvula ou acessíveis online.
A Norgren também oferece serviços de formação e apoio para ajudar os clientes a otimizar a utilização das suas válvulas solenoides e sistemas integrados.assegurar que todos os procedimentos de instalação e operação seguem as orientações recomendadas para manter os padrões de garantia e segurança do produto.
Embalagem e transporte:
A válvula solenoide Norgren está cuidadosamente embalada para garantir a proteção durante o transporte.Cada válvula é individualmente embrulhada em material anti-estático e colocada em uma inserção de espuma personalizada para evitar o movimento e danos.
O produto embalado é então colocado numa caixa de cartão corrugado resistente, com uma etiqueta clara para fácil identificação.Incluindo instruções de instalação e informações de garantia, está incluído na embalagem.
Para o transporte marítimo, usamos transportadores confiáveis com opções de rastreamento para garantir a entrega atempada e segura.A válvula solenoide Norgren é enviada com instruções de manuseio adequadas para manter a integridade do produto durante todo o processo de transporte.
