Descrição do Produto:

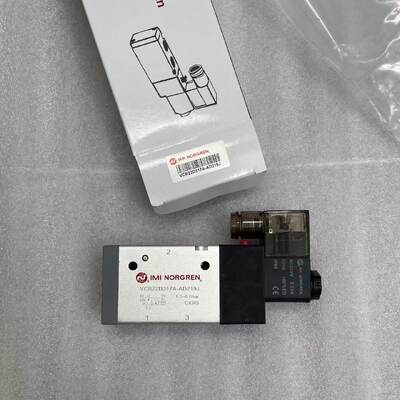

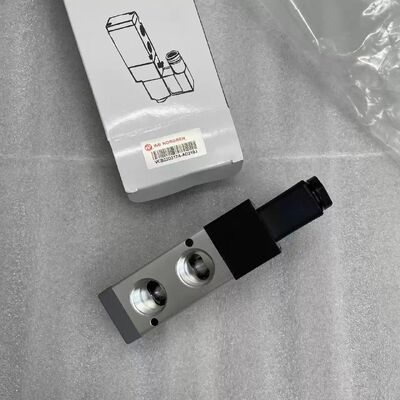

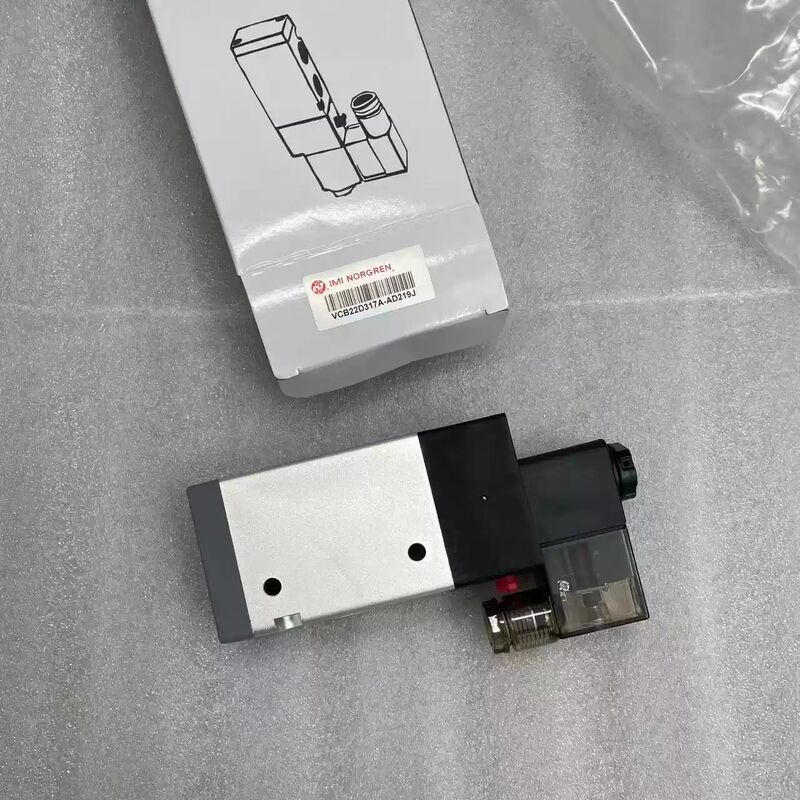

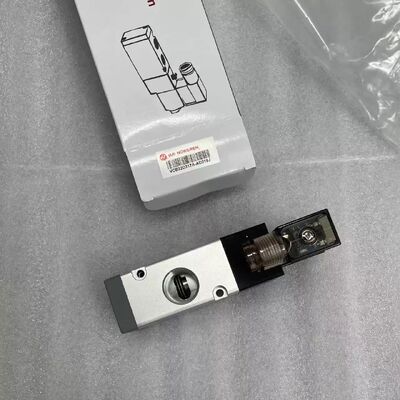

A Série VCB22 da IMI Norgren é uma válvula de carretel operada por solenóide de alto desempenho, projetada para fornecer controle direcional confiável para diversas aplicações de automação pneumática. Ela oferece configurações versáteis, incluindo funções de controle 3/2, 5/2 e 5/3, tornando-a adequada para uma ampla gama de usos industriais.
Construída com uma carcaça compacta de alumínio, a Série VCB22 vem equipada com luzes indicadoras LED padrão e suprimento de ar piloto interno. Ela suporta vazões que variam de 245 a 3350 litros por minuto, atendendo efetivamente às necessidades de circuitos pneumáticos, desde operações de pequena escala até operações de alto fluxo.
Esta série está disponível em quatro larguras de válvula diferentes — 18mm, 22mm, 27mm e 34mm — juntamente com vários tamanhos de porta, como M5, G1/8, G1/4, G3/8 e G1/2. Adicionalmente, opções de montagem NAMUR são oferecidas, aumentando sua compatibilidade. As válvulas também apresentam um sistema de sub-base que facilita a montagem de manifold e simplifica os processos de manutenção.
As válvulas VCB22 da IMI Norgren são comumente utilizadas em uma variedade de indústrias, incluindo máquinas de embalagem, fabricação automotiva, processamento de alimentos e bebidas, equipamentos têxteis, processamento químico e automação industrial geral, refletindo sua adaptabilidade e desempenho robusto.
Recursos:
Apresentando as autênticas válvulas solenóides industriais IMI Norgren , renomadas por sua qualidade de marca confiável e segura. Estas válvulas são projetadas para atender a rigorosos requisitos industriais, garantindo desempenho e durabilidade superiores.
Elas vêm em várias configurações de controle direcional, incluindo opções 3/2, 5/2 e 5/3 , permitindo aplicação versátil em diferentes sistemas pneumáticos. Adicionalmente, existem quatro larguras de válvula disponíveis para atender às suas necessidades específicas: 18mm (Tipo A), 22mm (Tipo B), 27mm (Tipo C) e 34mm (Tipo D).
Uma ampla gama de tamanhos de porta aumenta a compatibilidade, apresentando M5, G1/8, G1/4, G3/8, G1/2 , juntamente com opções de porta NAMUR G1/4 e G3/8 . Estas válvulas fornecem alta capacidade de fluxo, variando de 245 a 3350 litros por minuto com pressão de entrada de 6 bar e queda de pressão de 1 bar, tornando-as adequadas para aplicações industriais exigentes.
Para conveniência do usuário, uma luz indicadora LED é padrão para mostrar claramente o status de energia. O recurso de acionamento manual é projetado com um mecanismo de empurrar e girar para travar , facilitando tarefas de comissionamento e manutenção.
Estas válvulas solenóides possuem uma classificação de serviço contínuo de 100% , permitindo operação de longa duração sem degradação de desempenho. Sua construção robusta inclui uma classe de proteção IP65 , tornando-as ideais para uso em ambientes industriais hostis.
A carcaça é feita de alumínio leve, porém resistente, e as válvulas são seladas com vedações de NBR projetadas especificamente para serviço com ar comprimido. Um sistema de montagem em sub-base simplifica os arranjos de tubulação e permite a montagem conveniente de manifold.
Um suprimento de ar piloto interno é incorporado, eliminando a necessidade de qualquer fonte piloto externa. As válvulas também toleram variações de tensão de ±10%, acomodando flutuações comumente encontradas em fontes de alimentação industriais.
Disponíveis em versões solenóide única (retorno por mola) e solenóide dupla , estas válvulas oferecem flexibilidade para atender a diversas necessidades de controle. Adicionalmente, três diferentes funções centrais 5/3 são oferecidas: Todas as Portas Bloqueadas (APB) , Escape Aberto Central (COE) e Pressão Aberta Central (COP) , atendendo a vários requisitos operacionais.
Parâmetros Técnicos:
| Funções |
3/2 NA, 3/2 NF, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Tipo de Válvula |
Válvula de Carretel Acionada por Solenóide |
| Pressão de Operação |
1.5 A 8 Bar |
| Marca |
IMI Norgren |
| Meio |
Ar Comprimido, Filtrado a 40 µm, Lubrificado ou Não Lubrificado |
| Série |
VCB22 |
Aplicações:
As válvulas solenóides da série Norgren VCB22 encontram amplo uso em uma variedade de setores industriais. Estas válvulas são projetadas para fornecer controle pneumático confiável em inúmeras aplicações, aumentando a eficiência e a automação em diversos ambientes.
Na indústria de máquinas de embalagem , elas são empregadas para controle de atuação pneumática em processos de embalagem de alimentos, formação de caixas e linhas de envase. Seu controle preciso ajuda a otimizar fluxos de trabalho de produção e a manter a qualidade consistente.
Na fabricação automotiva , as válvulas VCB22 gerenciam a comutação de circuitos de ar para fixações de soldagem, linhas de montagem e células de trabalho robóticas. Isso permite a operação suave de processos de fabricação complexos e suporta produção de alto volume.
As válvulas também atendem ao setor de alimentos e bebidas automatizando o controle para equipamentos de envase, máquinas de rotulagem e sistemas de classificação. Sua aplicação garante o manuseio preciso e higiênico de produtos.
No domínio de máquinas têxteis , estas válvulas solenóides acionam funções pneumáticas para teares, equipamentos de tingimento e linhas de manuseio de tecidos, contribuindo para o aumento da velocidade de produção e da qualidade do tecido.
Para as indústrias química e farmacêutica , as válvulas fornecem isolamento pneumático em circuitos de fluidos de controle de processo. É importante verificar a compatibilidade do meio para garantir desempenho e segurança ideais no manuseio de várias substâncias.
Os setores de eletrônicos e semicondutores utilizam válvulas VCB22 para controle pneumático de precisão em equipamentos de sala limpa, montagem de placas de circuito impresso (PCB) e sistemas de inspeção, onde padrões de controle rigorosos são críticos.
Na automação industrial em geral, estas válvulas solenóides oferecem controle direcional para funções como carregamento e descarregamento de máquinas, sistemas de transporte, elevadores e mesas rotativas, facilitando assim a automação sem interrupções.
Adicionalmente, as válvulas estão em conformidade com os padrões NAMUR para montagem direta em atuadores pneumáticos, incluindo cilindros e válvulas de controle, garantindo compatibilidade e instalação padronizada.
Finalmente, em sistemas de manifold , várias válvulas podem ser instaladas centralmente através de sub-bases para criar arranjos de tubulação integrados, otimizando o espaço e simplificando a manutenção.
Suporte e Serviços:
A Norgren oferece Suporte Técnico e Serviços Abrangentes de Produto para sua linha de Válvulas Solenóides para garantir desempenho e confiabilidade ideais. Nossa equipe especializada fornece assistência com seleção de produtos, orientação de instalação, solução de problemas, conselhos de manutenção e soluções personalizadas adaptadas às suas necessidades de aplicação. Estamos comprometidos em fornecer suporte oportuno e serviço de alta qualidade para maximizar a eficiência e a vida útil de suas válvulas solenóides Norgren.
Documentação técnica, incluindo folhas de dados, manuais de instalação e especificações de produtos, estão prontamente disponíveis para auxiliar os usuários a entenderem os recursos do produto e os parâmetros operacionais. Adicionalmente, a Norgren oferece treinamento e workshops para ajudar engenheiros e técnicos a aprimorarem seus conhecimentos e habilidades relacionados à tecnologia de válvulas solenóides.
Para quaisquer dúvidas técnicas ou solicitações de serviço, nossa equipe de suporte está equipada para oferecer soluções rápidas e eficazes, garantindo tempo de inatividade mínimo e excelência operacional contínua.
Embalagem e Envio:
A Válvula Solenóide Norgren é embalada de forma segura para garantir entrega segura e proteção ideal durante o transporte. Cada válvula é individualmente envolvida em material protetor e colocada dentro de uma caixa resistente e projetada sob medida para evitar danos por impactos ou vibrações.
A embalagem inclui rotulagem clara com detalhes do produto, número do modelo e instruções de manuseio para facilitar a identificação e o manuseio adequado.
Para o envio, as embalagens são cuidadosamente arranjadas e acolchoadas dentro de caixas de transporte maiores ou caixotes, dependendo do tamanho do pedido e dos requisitos de destino. Todos os envios estão em conformidade com os padrões internacionais de envio para garantir entrega pontual e segura.
Adicionalmente, informações de rastreamento são fornecidas aos clientes para monitorar seus pedidos até a chegada. Cuidados especiais são tomados para componentes frágeis ou sensíveis para manter a integridade do produto durante todo o processo de envio.
