Descrição do produto:

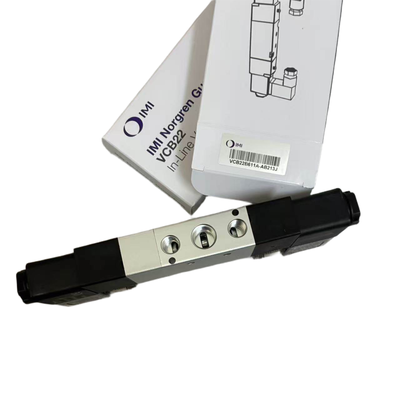

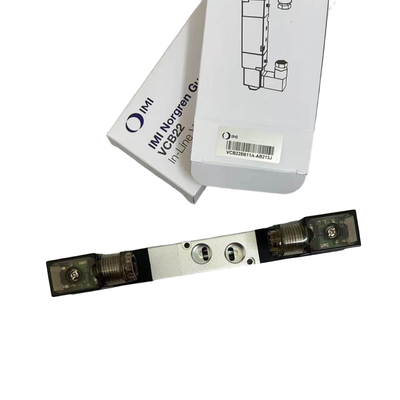

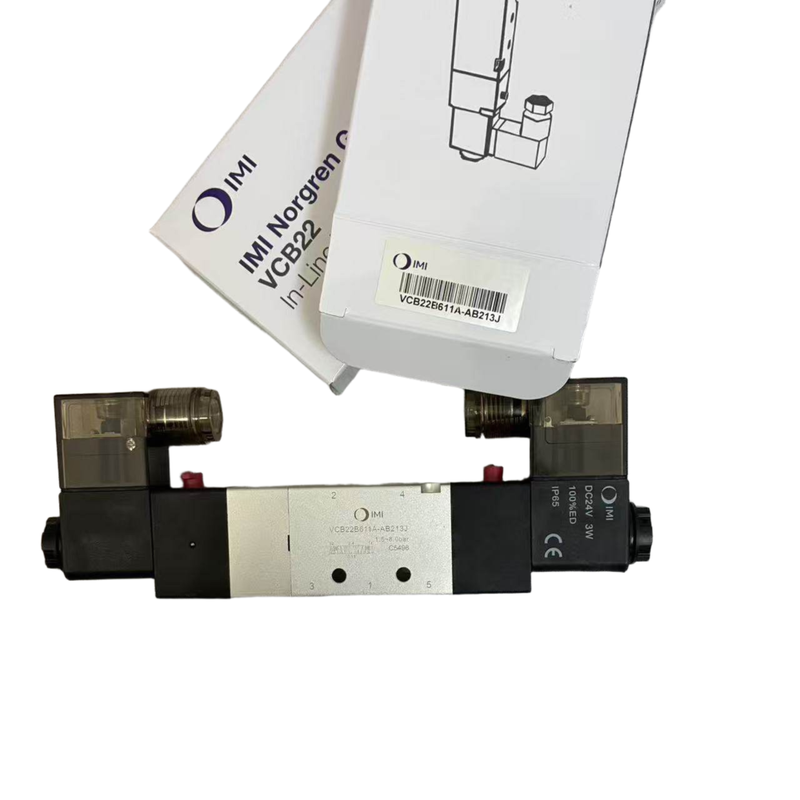

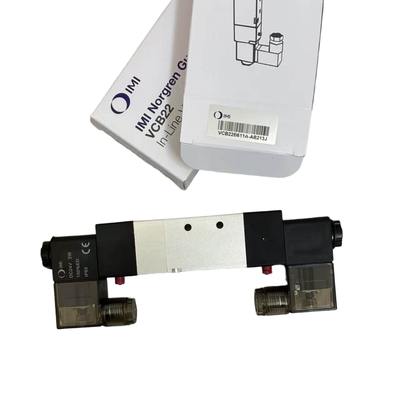

A série IMI Norgren VCB22 representa uma válvula de bobina acionada por um solenoide de alto desempenho concebida para fornecer funções de controlo direccional 3/2, 5/2 e 5/3.Isto torna-o altamente adequado para uma gama diversificada de tarefas de automação pneumática industrialA sua robusta construção apresenta uma caixa de alumínio compacta, equipada com luzes indicadoras LED padrão e um abastecimento de ar interno do piloto, garantindo uma operação fiável e eficiente.
Com taxas de fluxo variando de 245 a 3350 litros por minuto, a série VCB22 atende efetivamente às demandas de circuitos pneumáticos que vão de aplicações em miniatura de pequena escala a requisitos de alto fluxo.Esta versatilidade permite-lhe atender a várias necessidades operacionais dentro de ambientes industriais.
As válvulas da Série VCB22 vêm em quatro larguras distintas de 18 mm, 22 mm, 27 mm e 34 mm e oferecem vários tamanhos de porta, incluindo M5, G1/8, G1/4, G3/8 e G1/2.As opções de montagem NAMUR estão disponíveisO projeto do sistema de sub-base aumenta a facilidade de montagem dos colectores e simplifica os procedimentos de manutenção.
Devido a estas características, a série VCB22 é amplamente utilizada em várias indústrias, como máquinas de embalagem, manufatura automotiva, produção de alimentos e bebidas, máquinas têxteis,processamento químico, e soluções gerais de automação industrial.
Características:
Experimente a fiabilidade de produtos genuínosIMI NorgrenAs válvulas de solenoide industriais, uma marca sinônimo de qualidade e desempenho, estão disponíveis em várias configurações de controlo direcional, incluindo:3/2, 5/2, e 5/3, permitindo-lhe selecionar a opção perfeita para as suas aplicações industriais.
Escolha entrequatro larguras de válvulas diferentespara atender aos seus requisitos de sistema: 18 mm (tipo A), 22 mm (tipo B), 27 mm (tipo C) e 34 mm (tipo D). Esta variedade garante a compatibilidade com uma ampla gama de equipamentos e configurações de tubulação.
As válvulas vêm comopções de porto abrangentestais como M5, G1/8, G1/4, G3/8 e G1/2, incluindo as normas NAMUR G1/4 e G3/8, proporcionando flexibilidade e facilidade de instalação em diversos ambientes industriais.
Estas válvulas, concebidas para uma maior eficiência, oferecem umcapacidade de fluxo elevadoOs sistemas de controlo pneumático são concebidos de forma a permitir a utilização de um sistema de controlo pneumático de alta pressão, com uma capacidade de 245 a 3350 litros por minuto, a uma pressão de entrada de 6 bar e uma queda de pressão de 1 bar, o que os torna ideais para tarefas de controlo pneumático exigentes.
Para facilitar o acompanhamento, umLuz de indicador LEDA função de controlo de potência é incluída como padrão, mostrando claramente o estado de potência de uma só vez.empurrar e girar a desativação manualA função permite operações de comissionamento e manutenção simples.
Estas válvulas suportam umClassificação de 100% para função contínua, garantindo um desempenho fiável durante períodos prolongados.Classe de proteção IP65A Comissão considera que a utilização de um sistema de controlo de qualidade é uma das principaiscaixa de alumíniooferece durabilidade leve.
Selado comMateriais de NBRadequadas para o serviço de ar comprimido, as válvulas utilizam umSistema de montagem de sub-baseO projeto inclui um sistema de tubulaçãoFornecimento de ar interno ao piloto, eliminando a necessidade de fontes de ar de piloto externas.
As flutuações de tensão são geridas de forma eficaz com umaTolerância ± 10%As válvulas estão disponíveis comoSolenoide único (retorno da mola)ouSolenoide duploversões para atender às suas necessidades de controlo.
Para as válvulas de controlo direccional 5/3, são oferecidas três funções centrais:Todos os portos bloqueados (APB),Fusão a abertura do centro (COE), ePressão aberta do centro (COP), proporcionando opções versáteis para circuitos pneumáticos complexos.
Parâmetros técnicos:
| Pressão de funcionamento |
1.5 a 8 bar |
| Série |
VCB22 |
| Funções |
3/2 NO, 3/2 NC, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Tipo de válvula |
Válvula de espiral acionada por solenoide |
| Médio |
Ar comprimido, filtrado até 40 μm, lubrificado ou não lubrificado |
| Marca |
IMI Norgren |
Aplicações:
Aplicações das válvulas solenoides da série Norgren VCB22
As válvulas solenoides da série Norgren VCB22 encontram amplas aplicações em diversos sectores industriais devido às suas características de controlo pneumático fiáveis e precisas.
EmMáquinas e aparelhos de embalagemNa indústria, estas válvulas são comumente utilizadas para controlo de ação pneumática em processos como embalagens de alimentos, formação de caixas e linhas de enchimento.A sua eficiência ajuda a racionalizar a produção e a manter uma qualidade constante.
DentroFabricação de automóveis, as válvulas desempenham um papel importante na comutação de circuitos de ar para fixadores de soldagem, linhas de montagem e células de trabalho robóticas,permitindo uma automação suave e controlada durante todo o processo de fabrico.
OAlimentos e BebidasO sector beneficia das capacidades de controlo automatizado da série VCB22 em equipamentos de enchimento, máquinas de rotulagem e sistemas de triagem, que suportam operações de alta velocidade e higiénicas.
ParaMáquinas e aparelhos têxteis, estas válvulas eletromagnéticas fornecem funções de accionamento pneumático essenciais para teares, equipamentos de tingimento e linhas de manuseio de tecidos, contribuindo para uma maior fiabilidade operacional.
EmQuímica e FarmacêuticaNo entanto, é importante verificar a compatibilidade dos meios de comunicação para garantir um desempenho e uma segurança ótimos.
OEletrónica e SemicondutoresO sector utiliza estas válvulas para controlo pneumático de precisão em equipamentos de salas limpas, montagem de placas de circuito impresso (PCB) e sistemas de inspecção, onde precisão e limpeza são primordiais.
Em termos mais gerais,Automatização Industrial Geral, as válvulas facilitam o controle direcional para várias aplicações, incluindo carregamento e descarregamento de máquinas, transportadores, elevadores e mesas giratórias, aumentando a flexibilidade da automação.
As válvulas são também concebidas para atenderAplicações NAMURAs normas permitem a montagem directa em atuadores pneumáticos, como cilindros e válvulas de controlo, o que simplifica a integração e a manutenção.
Por último, emSistemas múltiplos, a série Norgren VCB22 suporta a instalação centralizada de várias válvulas através de sub-bases, permitindo soluções de tubulação integradas simplificadas e compactas.
Apoio e Serviços:
A Norgren fornece suporte técnico e serviços abrangentes para os seus produtos de válvulas solenoides para garantir um desempenho óptimo e satisfação do cliente.A nossa equipa de apoio está equipada para ajudar na selecção de produtosOferecemos documentação detalhada do produto, incluindo folhas de dados, diagramas de fiação,e manuais de instalação para facilitar o uso adequado e integração de nossas válvulas solenoides em seus sistemas.
Além do apoio técnico, a Norgren oferece serviços de reparação e manutenção para prolongar a vida útil das suas válvulas solenoides.e remodelações utilizando componentes originais da NorgrenOferecemos também sessões de formação e workshops para ajudar os clientes e parceiros a aprofundarem a sua compreensão das tecnologias e aplicações das válvulas solenoides.
Para soluções personalizadas, a equipe de engenharia da Norgren® colabora com os clientes para desenvolver configurações de válvulas solenoides sob medida que atendam aos requisitos operacionais específicos.O nosso compromisso é fornecer, produtos de alta qualidade apoiados por serviços especializados para melhorar a sua eficiência operacional e reduzir o tempo de inatividade.
Embalagem e transporte:
A válvula solenoide Norgren está cuidadosamente embalada para garantir a máxima protecção durante o transporte.Caixa personalizada com inserções de espuma protetora para evitar danos causados por choques e vibrações.
Todos os produtos são submetidos a um processo de inspecção e ensaio minucioso antes da embalagem para garantir um desempenho e uma fiabilidade ótimos.
A embalagem é claramente rotulada com detalhes do produto, instruções de manuseio e informações de segurança para facilitar a identificação e manuseio adequado.
Para o transporte marítimo, a válvula solenoide Norgren é enviada usando transportadores confiáveis com opções de rastreamento para garantir a entrega atempada e segura para o local especificado pelo cliente.
Podem ser feitos arranjos especiais de transporte mediante pedido para acomodar a entrega acelerada ou requisitos específicos de manuseio.
