Descrição do produto:
A série 4V oferece uma versátil seleção de válvulas eletromagnéticas pneumáticas 5/2-way operadas por piloto, incluindo bobinas de substituição individuais e kits de colectores multi-estação pré-montados.Estes produtos são meticulosamente concebidos para assegurar um controlo direcional confiável do ar comprimido dentro dos sistemas de automação industrialA série suporta uma gama de tamanhos de portas de M5 e 1/8 "até 1/2", com áreas transversais eficazes que se expandem de 12 mm2 a 50 mm2.56 a 2.80, atendendo às diferentes dimensões do atuador e às exigências de velocidade.
As válvulas desta série estão disponíveis como unidades completas de solenoide único ou duplo, corpos de válvulas destinados a integração ou substituição de colectores,com uma tensão de saída superior a 80 V,Os kits de colectores multiestação são pré-configurados com 2 a 10 estações para os modelos 4V210-08 e 4V110-06.Há também kits especializados para as séries 4V310-08 e 4V310-10Este projeto integrado simplifica o processo de instalação consolidando várias válvulas numa base robusta, poupando espaço valioso em gabinetes de controlo compactos.Dispõe também de abastecimento centralizado e portas de escape, que minimizam a necessidade de acessórios externos e reduzem o potencial de fugas em comparação com tubulações de válvulas separadas.O projeto de fiação da estação independente permite a combinação de voltagens AC e DC dentro de um único bloco de colectores, oferecendo grande flexibilidade para sistemas que integram comandos PLC ao lado de estações de segurança manuais.
Construído a partir de uma liga de alumínio durável, o corpo da válvula utiliza uma estrutura de coluna deslizante que garante uma vedação apertada e uma operação rápida.A sua abertura interna é precisamente mecanizada para reduzir os níveis de atrito, o que resulta numa baixa pressão de partida e prolonga a vida útil da válvula.Deve ser fornecido continuamente (recomenda-se o lubrificante ISO VG32 ou um lubrificante equivalente)O sistema de controlo manual é padrão, facilitando a instalação e os ensaios sem necessidade de energia eléctrica.As bobinas são classificadas em IP65 para proteção e têm consumo de energia em torno de 3 VA para variantes AC ou 3 W para versões DC, dependendo do modelo.
A faixa de pressão de funcionamento padrão para as válvulas da série 4V varia de 0,15 a 0,8 MPa (21 a 114 psi), com uma pressão máxima de prova de 1,2 MPa (175 psi).Estas válvulas são igualmente concebidas para funcionar de forma fiável num intervalo de temperatura de -20°C a +70°C, tornando-os adequados para uma ampla gama de ambientes industriais.
Características:
As opções de tamanho de porta variam de M5 e 1/8 "até 1/2", acomodando uma variedade de modelos, incluindo a série 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 e 4V410-15.Esta gama garante a compatibilidade entre múltiplas aplicações.
Projetado como uma válvula de controle direcional pilotada de 5/2-way, oferece capacidades de comutação confiáveis adaptadas para cilindros de dupla ação e atuadores pneumáticos.Os utilizadores podem escolher entre configurações de solenoide simples e duplas, em que as versões de solenoide duplo dispõem de uma função de memória para manter a posição.
Para opções de instalação mais flexíveis, está disponível uma versão de corpo de válvula, ideal para integração de colectores ou cenários de substituição em que as bobinas e os fios já existem.As bobinas de substituição individuais em AC220V e DC24V são oferecidas para um serviço de campo conveniente sem a necessidade de substituir todo o conjunto de válvulas..

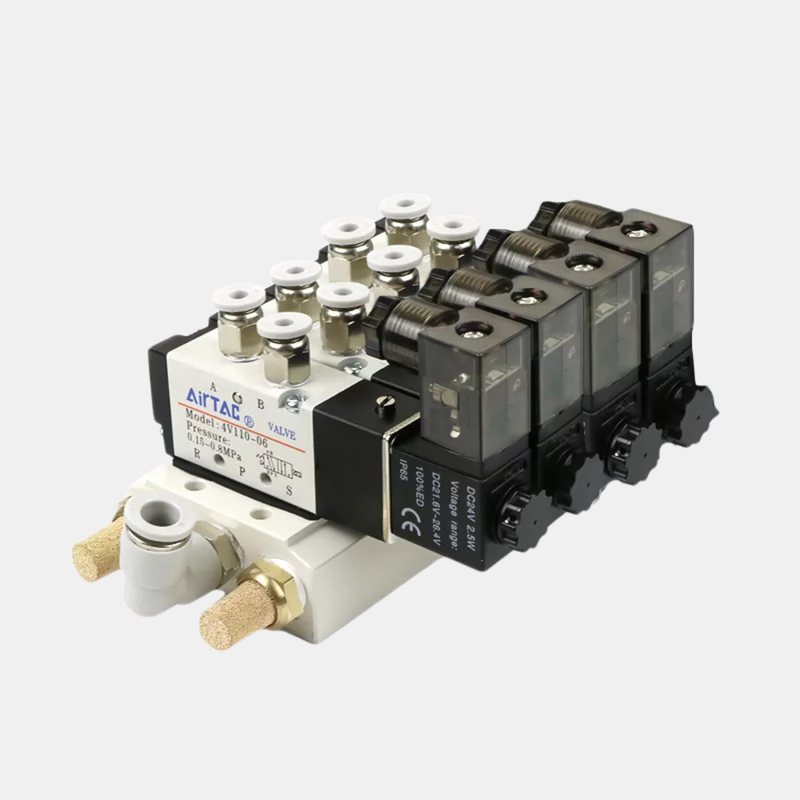

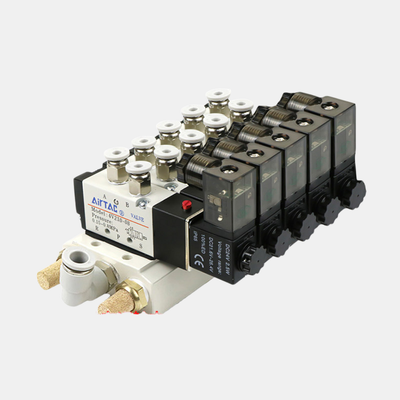

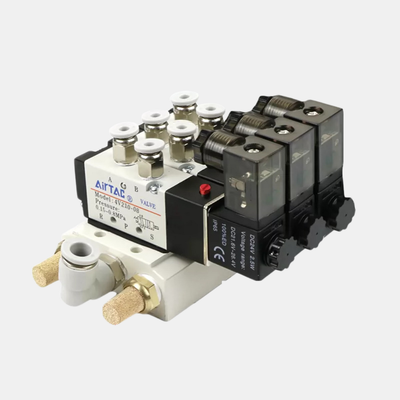

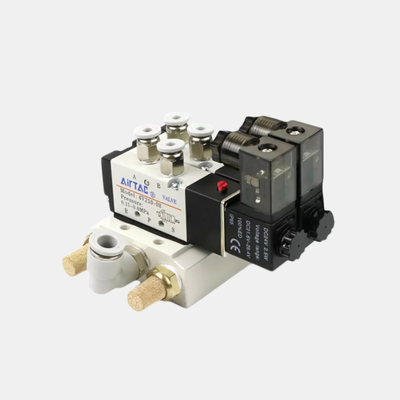

Os conjuntos de colectores multiestação são pré-montados em configurações que variam de 2 a 10 estações, especificamente concebidos para modelos como 4V210-08 e 4V110-06,com kits adicionais que suportam os modelos 4V310-08 e 4V310-10,Estes kits ajudam a reduzir significativamente o espaço de instalação e o tempo de montagem.
Uma base de colector integrada simplifica ainda mais a configuração consolidando várias válvulas em uma única base robusta, que possui portas de abastecimento e escape centralizadas.A fiação independente em cada estação permite a mistura de tensão em um bloco de colectores compacto, permitindo que as voltagens AC e DC coexistam eficientemente.
Construído a partir de uma liga de alumínio durável, o corpo da válvula é leve, mas robusto, adequado para ambientes industriais exigentes.A estrutura da coluna deslizante garante excelente vedação e uma resposta altamente sensível com mínimo atrito.
A válvula funciona sem lubrificação, simplificando os procedimentos de manutenção e evitando a contaminação por névoa de óleo, o que é fundamental no processamento de alimentos ou montagem de eletrônicos.Uma substituição manual é incluída como um recurso padrão para ajudar na instalação, depuração e operações de emergência.
As bobinas são protegidas de acordo com os padrões IP65, tornando-as à prova de poeira e resistentes aos jatos de água, garantindo um desempenho fiável em condições adversas.adequado para uma ampla gama de sistemas pneumáticos industriais, enquanto uma classificação de pressão de prova de 1,2 MPa oferece uma margem de segurança contra aumentos de pressão.
Por último, a válvula foi concebida para funcionar de forma eficiente num vasto intervalo de temperatura de -20°C a +70°C, atendendo às exigências típicas de temperatura ambiente industrial.
Parâmetros técnicos:
| Opções de tensão da bobina |
DC24V, AC110V, AC220V |
| Tempo de resposta |
≤ 0,03 S |
| Tipo de válvula |
Válvula de controlo direccional com comando piloto de 5/2-Way |
| Material do corpo |
Liga de alumínio |
| Material do selo |
NBR (padrão) |
| Fluido |
Ar (filtrado até 40 μm) |
Aplicações:
Controle do cilindro de dupla ação
A função 5/2 facilita as operações de extensão e retração dos atuadores pneumáticos, permitindo um controlo preciso dos cilindros de dupla ação.Esta configuração garante um movimento eficiente e fiável em várias aplicações industriais.
Painéis de automação multicilindros
Os painéis de automação multicilindros utilizam kits de múltiplos para centralizar tanto o fornecimento de ar quanto a fiação.Melhorar a organização e racionalizar a integração do sistema.
Sistemas de controlo de tensão mista
Um único colector é capaz de acolher estações acionadas por sistemas PLC de corrente contínua de 24 V e por estações de segurança manuais de 220 V AC.Esta característica permite configurações de controlo versáteis que podem combinar operações automáticas e manuais dentro do mesmo sistema.
Aplicações na automação industrial
Essas soluções de controle são amplamente utilizadas na automação industrial, fornecendo controle direcional para máquinas envolvidas em processos de fabricação, montagem e embalagem.O seu desempenho robusto apoia uma maior produtividade na fábrica.
Capacidades de manuseio de materiais
Os sistemas de controlo gerem eficazmente as pinças, as pinças e os atuadores de posicionamento, tornando-os ideais para várias tarefas de manuseio de materiais.Esse controlo preciso contribui para uma maior precisão e eficiência nas operações de manuseio.
Assembléia de Alimentos e Eletrônicos
Com operação sem lubrificante, estes sistemas evitam a contaminação por óleo nas linhas de produção, o que é crítico em ambientes de montagem de alimentos e eletrônicos.Isto garante a qualidade do produto e o cumprimento de normas de limpeza rigorosas.
Manutenção e adaptação no terreno
A manutenção e a adaptação são simplificadas através da oferta de bobinas de substituição e de opções de carroceria de válvulas.Esta abordagem permite reparos direcionados sem a necessidade de substituir todo o conjunto do colector, reduzindo o tempo de inatividade e os custos de manutenção.
Personalização:
A AirTac oferece soluções de válvulas de solenoide pneumática G1/4 personalizadas com número de modelo 4V210-08, projetadas para atender a diversas necessidades de aplicação.Esta válvula pneumática garante desempenho confiável e alta qualidadeOferecemos uma quantidade mínima de pedido de apenas 1 unidade, com preços disponíveis através de negociação para atender às necessidades do seu projeto.
Nossa válvula pneumática possui um tipo de válvula de controle direcional pilotado de 5/2, feita de material de corpo de liga de alumínio durável e equipada com material de vedação padrão NBR.É otimizado para utilização com ar filtrado até 40 μm, assegurando uma operação eficiente e duradoura.
Os clientes podem escolher entre várias opções de voltagem da bobina, incluindo DC24V, AC110V e AC220V para melhor se adequar às suas especificações do sistema.
Com uma forte capacidade de fornecimento de 5000 peças por mês, garantimos a entrega rápida dentro de 1-7 dias úteis após o pagamento.
Confie na AirTac para as suas necessidades de válvulas de solenoide pneumática G1 / 4, combinando qualidade, personalização e excelente serviço para apoiar as suas aplicações de válvulas pneumáticas.
Apoio e Serviços:
A nossa válvula solenoide pneumática é projetada para proporcionar um desempenho confiável e eficiente em várias aplicações industriais.Fornecemos apoio técnico e serviços abrangentes, incluindo orientação de instalação, assistência em resolução de problemas e recomendações de manutenção.
Para a instalação, consulte o manual do produto para confirmar as conexões elétricas e os acessórios pneumáticos adequados.A instalação adequada é crucial para evitar problemas operacionais e prolongar a vida útil da válvula.
Se você encontrar qualquer problema operacional, nossa equipe de suporte técnico pode ajudar com diagnósticos para identificar problemas como mau funcionamento da bobina, vazamentos de ar ou falhas elétricas.Recomendamos inspecção e limpeza regulares para evitar a contaminação e garantir o bom funcionamento da válvula.
Também oferecemos serviços de reparação e peças de reposição para minimizar o tempo de inatividade e manter a eficiência do seu sistema.Os nossos especialistas podem aconselhar sobre a selecção de válvulas e personalização para atender às necessidades específicas da aplicação.
Ao utilizar o nosso suporte técnico e serviços, você pode maximizar o desempenho e durabilidade de sua válvula solenoide pneumática, garantindo a operação consistente e confiável em seus sistemas pneumáticos.
