Descrição do Produto:
Válvulas de Retenção IMI Norgren
As válvulas de retenção IMI Norgren são componentes pneumáticos unidirecionais de alta qualidade, projetados especificamente para permitir o fluxo irrestrito de ar comprimido em uma única direção, enquanto bloqueiam efetivamente qualquer fluxo reverso em sistemas pneumáticos. Essas válvulas garantem desempenho confiável e proteção em diversas aplicações industriais.
A gama de produtos inclui quatro famílias principais: as válvulas de retenção roscadas de alta resistência S/520-S/532; as válvulas de retenção push-in T50P para conexão tubo a tubo; as válvulas de retenção em linha T55, leves e compactas; e a T60 Air Fuse, uma válvula de segurança de corte automático por excesso de fluxo em linha.
A série S/520-S/532 destaca-se pela sua construção durável em latão, projetada para suportar ambientes industriais de alta pressão de até 16 bar. Essas válvulas vêm com opções de rosca G ou NPT e também estão disponíveis em uma versão de alta temperatura que apresenta vedações FPM capazes de operar em temperaturas de até +150°C.
As válvulas de retenção push-in T50P possuem um design de conexão rápida compatível com tubos de diâmetro externo variando de 4 a 12 mm. Elas suportam condições de vácuo de até -0,9 bar e possuem uma pressão de acionamento ultrabaixa entre 0,03 e 0,05 bar. Este design permite uma montagem rápida e simples em campo, sem a necessidade de vedação de rosca.

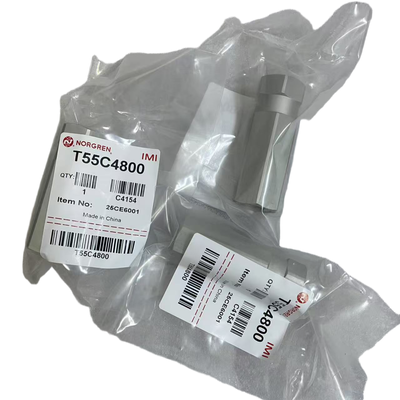

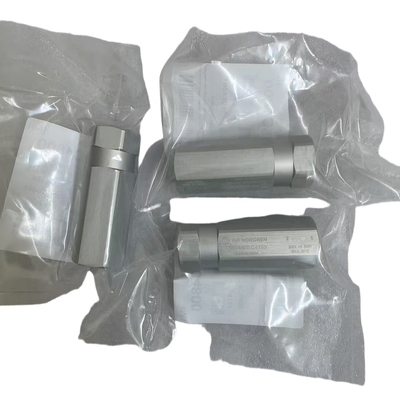

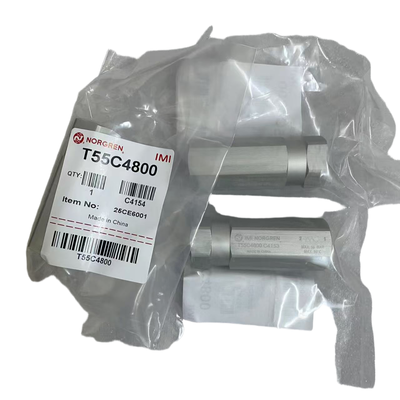

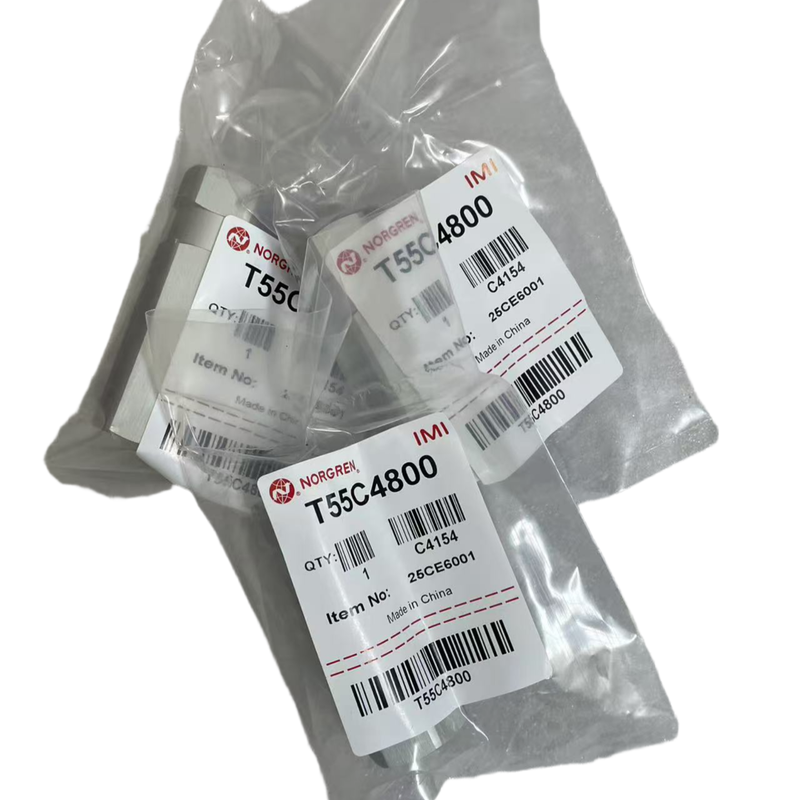

A válvula de retenção em linha T55 é uma válvula de retenção de alumínio leve e livre de silicone, com uma baixa pressão de acionamento de 0,05 bar. Seu tamanho compacto a torna ideal para instalações com espaço limitado. Ela é capaz de operar em pressões de até 10 bar e está disponível com tamanhos de porta variando de G1/8 a G1/2.
A T60 Air Fuse é uma válvula de segurança especializada de corte por excesso de fluxo unidirecional. Ela corta automaticamente o fluxo de ar em caso de ruptura de mangueira ou vazamento significativo e se reconfigura assim que a falha é corrigida. Esta válvula destina-se à proteção de mangueiras flexíveis e está em conformidade com as normas de segurança pneumática industrial.
Todas as válvulas de retenção Norgren são projetadas para uso com ar comprimido filtrado, seja lubrificado ou não lubrificado. Cada válvula passa por testes rigorosos de acordo com a norma ISO-6358 e é amplamente utilizada em circuitos pneumáticos de automação industrial.
Características:
Nosso portfólio de produtos inclui várias opções de séries adaptadas a diversas necessidades industriais. Estas incluem a série S de alta resistência roscada (S/520-S532), a série T50P push-in, a série T55 compacta e a série T60 air-fuse de segurança.
Projetados para operar em uma ampla faixa de pressão, esses componentes funcionam efetivamente desde um nível de vácuo de -0,9 bar até um máximo de 16 bar, garantindo versatilidade em diferentes aplicações.
Projetadas para eficiência, as válvulas apresentam uma baixa pressão de acionamento a partir de um mínimo de 0,03 bar. Isso permite que elas abram com mínima resistência ao fluxo, otimizando o desempenho.
Os produtos suportam diversos tipos de conexão, incluindo roscas G e NPT, bem como conexões de tubo push-in com diâmetros externos variando de 4 a 12 mm, proporcionando opções de instalação flexíveis.
Estão disponíveis escolhas de materiais para atender a diversas demandas ambientais e operacionais. As opções incluem corpos de latão ou alumínio combinados com vedações NBR, com a possibilidade de selecionar vedações de alta temperatura FPM para maior durabilidade.
A faixa de temperatura operacional varia de -20°C a +80°C em condições padrão. Adicionalmente, a série S oferece uma variante opcional de alta temperatura capaz de suportar até +150°C.
O modelo T60 Air-Fuse incorpora proteção contra ruptura de mangueira com funcionalidade de rearme automático. Seu design de segurança à prova de adulteração adiciona uma camada extra de confiabilidade e segurança na operação.
A instalação é simples com um design em linha, montado na linha. A estrutura compacta garante eficiência de espaço, enquanto a alta confiabilidade contribui para uma longa vida útil.
Esses produtos são compatíveis com ar comprimido filtrado e gases inertes (especificamente para o T60). Eles funcionam bem com ar lubrificado e não lubrificado, aumentando sua versatilidade.
Parâmetros Técnicos:
| Faixa de Temperatura |
-20~+80°C |
| Tipo de Rosca S/520-S532 |
Rosca G / NPT G1/8-G1 |
| Tipo de Rosca T55 |
Rosca G/NPT G1/8-G1/2 |
| Conexão T50P |
Tubo Push-in OD4-12 mm |
| Tipo de Rosca T60 Air Fuse |
Rosca G/NPT G1/4-G1½ |
| Material do Corpo |
Latão / Alumínio / Alumínio + Latão Interno |
Aplicações:
A automação industrial em fábricas depende fortemente de circuitos pneumáticos para garantir uma operação eficiente e confiável. Esses sistemas são integrais em várias aplicações, incluindo máquinas-ferramenta, máquinas de embalagem e equipamentos têxteis, fornecendo controle preciso através de ar comprimido.
Atuadores pneumáticos desempenham um papel crucial na robótica, particularmente no controle de movimento em circuitos de atuadores pneumáticos. Para manter o desempenho ideal e evitar danos, recursos como a prevenção de fluxo reverso do cilindro são implementados.
A proteção de componentes essenciais como compressores, secadores de ar e unidades de preparação de ar é vital para manter a integridade do sistema. As medidas de segurança também incluem proteção contra ruptura de mangueiras de ar flexíveis, com dispositivos como o T60 Air Fuse sendo obrigatórios para prevenir acidentes e garantir a operação contínua.
Sistemas pneumáticos são amplamente utilizados em equipamentos de transporte e aplicações de manuseio de materiais, bem como em linhas de montagem automotiva e máquinas de impressão. Essas aplicações se beneficiam da robustez e precisão oferecidas pela tecnologia pneumática.
Adicionalmente, circuitos pneumáticos a vácuo, como os da série T50P, fornecem soluções especializadas para aplicações que requerem geração e controle de vácuo em sistemas pneumáticos.
Suporte e Serviços:
A Norgren oferece suporte técnico e serviços abrangentes para seus produtos de Válvulas Solenoides para garantir o desempenho ideal e a satisfação do cliente. Nossa equipe de especialistas está disponível para auxiliar na seleção de produtos, orientação de instalação, solução de problemas e conselhos de manutenção. Oferecemos documentação detalhada do produto, incluindo fichas técnicas, diagramas de fiação e manuais de instalação, para apoiar suas necessidades de aplicação. Além disso, a rede de serviços da Norgren oferece serviços de reparo, calibração e substituição para maximizar a vida útil e a confiabilidade de suas válvulas solenoides. Para soluções personalizadas e consultoria técnica, nossos especialistas trabalham em estreita colaboração com você para adaptar produtos que atendam aos seus requisitos operacionais específicos.
Embalagem e Envio:
A Válvula Solenoide Norgren é cuidadosamente embalada para garantir a máxima proteção durante o transporte. Cada válvula é selada individualmente em embalagem antiestática e resistente à umidade para evitar danos por fatores ambientais. O produto é então colocado em uma caixa de papelão corrugado resistente com materiais de amortecimento apropriados para absorver choques e vibrações.
Para o envio, as válvulas solenoides embaladas são rotuladas claramente com instruções de manuseio e informações do produto. Dependendo do tamanho do pedido e do destino, as remessas são despachadas através de serviços de courier confiáveis que fornecem rastreamento e entrega pontual. Cuidados especiais são tomados para remessas internacionais para cumprir os regulamentos alfandegários e para garantir que as válvulas cheguem com segurança e prontamente ao cliente.
