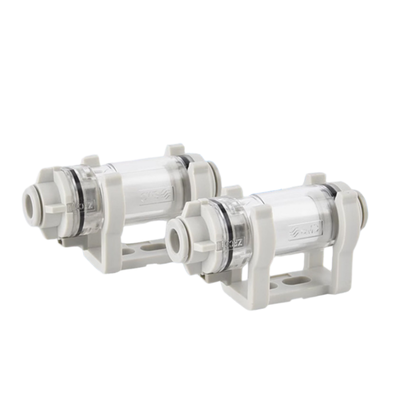

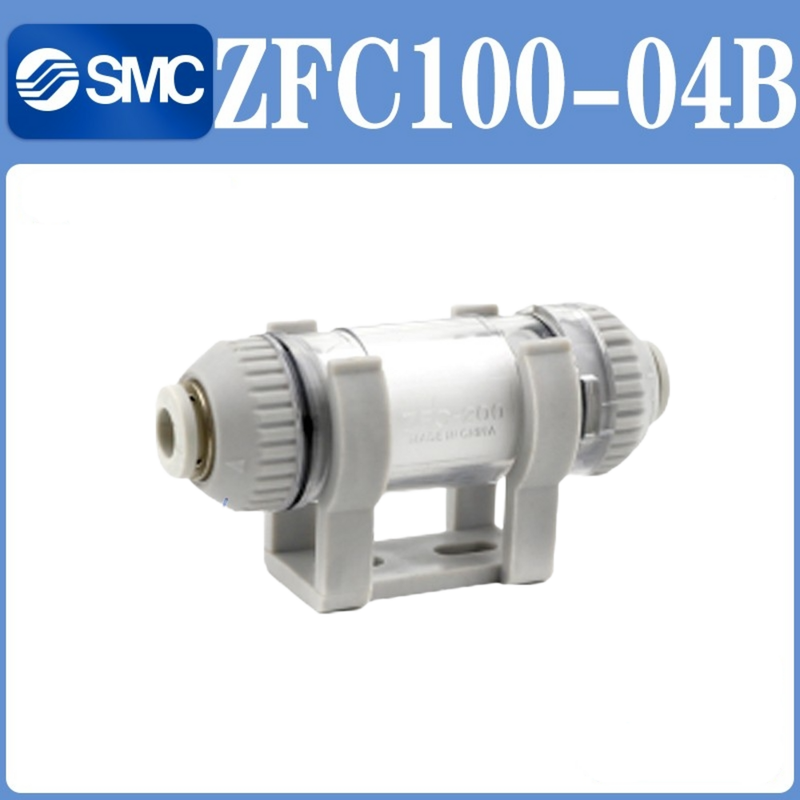

Filtro de Sucção de Ar em Linha SMC ZFC100-04B Série ZFC 10µm de Filtração para Tubulação de 4MM Suporte de Travamento Anti-Rotação Evita Danos por Contaminantes ao Ejetor de Vácuo Circuito Pneumático

Descrição do Produto:

A série ZFC consiste em filtros de sucção de ar compactos em linha, projetados especificamente para proteger equipamentos de vácuo contra poeira, partículas e outros contaminantes. Essas impurezas podem interromper a operação de circuitos pneumáticos de vácuo, portanto, os filtros desempenham um papel crucial na manutenção da confiabilidade do sistema. Instalados diretamente na linha de sucção entre o gerador de vácuo e a ventosa, os filtros bloqueiam efetivamente os detritos de entrar em bombas de vácuo, ejetores e válvulas, estendendo assim a vida útil desses componentes críticos de vácuo.

Uma das características notáveis da série ZFC é sua funcionalidade de dupla pressão. Uma única unidade é capaz de lidar com pressão de vácuo tão baixa quanto −100 kPa, bem como pressão positiva de até 1,0 MPa. Isso a torna ideal para sistemas que combinam circuitos de vácuo e sopro, eliminando a necessidade de múltiplas unidades de filtro separadas. Além disso, os filtros vêm equipados com conexões de toque único que permitem a conexão e desconexão rápida e sem ferramentas dos tubos. O elemento tipo cartucho dentro do filtro pode ser facilmente substituído simplesmente abrindo a tampa com um toque, mesmo enquanto o filtro ainda está conectado ao sistema de tubulação.

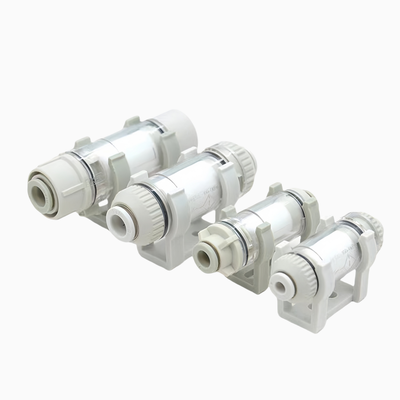

A série ZFC acomoda uma variedade de tamanhos de porta, de ø4 mm a ø12 mm em medidas métricas e de ø5/32″ a ø3/8″ em tamanhos de polegada. As taxas de fluxo recomendadas variam de 10 L/min a 100 L/min (ANR) sob condições de vácuo. As opções de filtragem incluem elementos de 5 μm e 10 μm, com o cartucho padrão de 10 μm fornecendo 95% de eficiência de filtragem. A carcaça transparente do filtro, feita de nylon transparente especial ou policarbonato em algumas variantes, permite que os usuários inspecionem visualmente o elemento em busca de qualquer contaminação. Além disso, os modelos com o sufixo B apresentam um suporte de montagem, permitindo a instalação segura em painéis ou máquinas.

Características:

Esta unidade oferece dupla compatibilidade com pressão positiva e de vácuo, lidando eficientemente com uma faixa de vácuo de −100 kPa até 1,0 MPa de pressão positiva. Essa versatilidade a torna adequada para diversas aplicações que exigem diferentes condições de pressão.

Equipado com conexões de toque único, o dispositivo permite a conexão e desconexão rápida e sem ferramentas dos tubos. Esse recurso simplifica a instalação e a manutenção, economizando tempo e esforço durante a configuração ou manutenção.

O design do elemento tipo cartucho permite a substituição rápida simplesmente abrindo a tampa com um toque. Nenhuma ferramenta adicional é necessária para este processo, e o elemento pode ser substituído mesmo enquanto a unidade permanece conectada à tubulação.

Para garantir a segurança durante a operação sob pressão positiva, um mecanismo de travamento é integrado. Isso evita que os componentes se espalhem se ficarem soltos, mantendo assim a integridade e a segurança do sistema.

A carcaça transparente, feita de nylon transparente especial ou policarbonato, permite a inspeção visual da contaminação do elemento. Esse recurso ajuda os usuários a monitorar a condição do elemento sem desmontagem.

A eficiência da filtragem é otimizada com opções de filtragem de 5 μm ou 10 μm. O elemento padrão de 10 μm fornece 95% de eficiência de filtragem, garantindo um desempenho confiável na remoção de contaminantes.

Construída em resina moldada, a unidade é compacta e leve. Por exemplo, a série ZFC100 pesa apenas 11,5 gramas, facilitando o manuseio e a instalação onde espaço e peso são considerações.

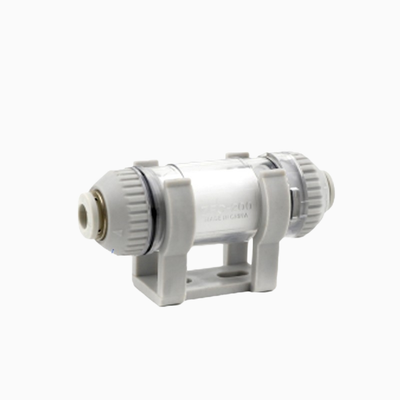

Modelos com sufixo B vêm com um suporte de montagem incluído. Este suporte permite uma instalação segura e estável, aumentando a conveniência e a segurança.

A unidade suporta uma ampla faixa de portas que cobre tamanhos de tubos métricos de ø4 a ø12 mm e tamanhos de tubos em polegadas de ø5/32″ a ø3/8″. Essa ampla compatibilidade garante flexibilidade para diferentes requisitos de tubulação.

As taxas de fluxo variam de 10 a 100 L/min (ANR), tornando a unidade adequada para circuitos de vácuo pequenos a médios. Isso permite que ela atenda às demandas de diferentes tamanhos de sistema de forma eficiente.

Os materiais de tubulação compatíveis incluem nylon, nylon macio, poliuretano e poliuretano macio. Essa ampla aplicabilidade oferece flexibilidade aos usuários na escolha da tubulação com base nas necessidades do sistema.

O dispositivo opera de forma confiável dentro de uma faixa de temperatura de 0 a 60°C, garantindo que ele funcione bem sem congelar em condições ambientais típicas.

A resistência à pressão diferencial do elemento varia por série: 0,15 MPa para as séries ZFC10 e ZFC20, e 0,10 MPa para a série ZFC05. Essa especificação garante a durabilidade do elemento de acordo com as demandas da aplicação.

Parâmetros Técnicos:

Aplicações:

A proteção da ventosa de vácuo desempenha um papel crucial na prevenção da entrada de poeira e partículas no sistema de vácuo. Essa proteção ajuda a evitar danos a componentes importantes como ejetores e bombas, garantindo assim a longevidade e a confiabilidade do equipamento.

No campo de sistemas de pick-and-place, a filtragem é essencial tanto nas mãos robóticas quanto nas linhas de sucção de manuseio de materiais. Essa filtragem garante que os circuitos de vácuo permaneçam limpos, o que é vital para manter a precisão e a eficiência em operações automatizadas.

A indústria de fabricação de semicondutores e eletrônicos se beneficia muito da tecnologia de filtragem de vácuo. Ela é usada para proteger circuitos de vácuo envolvidos em processos delicados como captação de chips, manuseio de lentes ópticas e realização de tarefas de montagem precisas.

Linhas de montagem automotiva utilizam adsorção a vácuo para transferir e reter painéis de carroceria e vários componentes. A filtragem eficaz nesses sistemas de vácuo garante um manuseio suave e reduz o risco de contaminação e falha do equipamento.

Nos setores de alimentos e equipamentos médicos, a filtragem a vácuo é aplicada durante a embalagem, processamento e montagem de dispositivos médicos. Essa filtragem ajuda a manter os padrões de higiene e protege os equipamentos de vácuo contra contaminantes.

Maquinário de impressão depende de vácuo para fixação e filtragem de transferência para garantir um manuseio estável e preciso do papel. A filtragem adequada em sistemas de vácuo minimiza o tempo de inatividade e mantém a qualidade de impressão consistente.

Equipamentos de transferência automática se beneficiam da filtragem a vácuo protegendo geradores de vácuo e válvulas em linhas de produção automatizadas. Essa proteção aumenta a confiabilidade do sistema e o tempo de atividade operacional.

Para sistemas que combinam circuitos de vácuo e sopro, um único filtro pode gerenciar efetivamente tanto a adsorção a vácuo quanto as funções de liberação de pressão positiva. Essa capacidade dupla simplifica a manutenção e melhora o desempenho geral do sistema.
