Descrição do Produto:

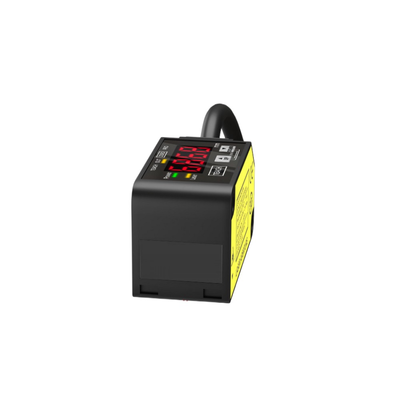

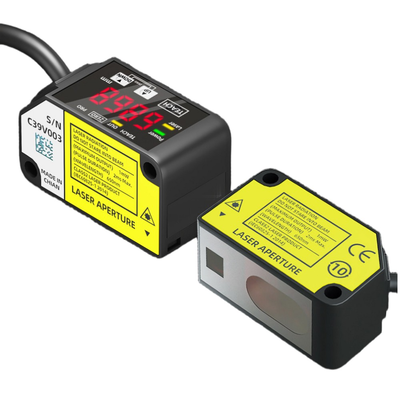

A série HG-C consiste em sensores de deslocamento a laser CMOS compactos projetados para fornecer medições de distância e posição estáveis e altamente precisas em aplicações de automação industrial. Cada sensor incorpora um sistema óptico a laser CMOS combinado com um espelho embutido, permitindo um perfil de corpo fino, ao mesmo tempo que oferece precisão de medição comparável a sensores de deslocamento especializados.

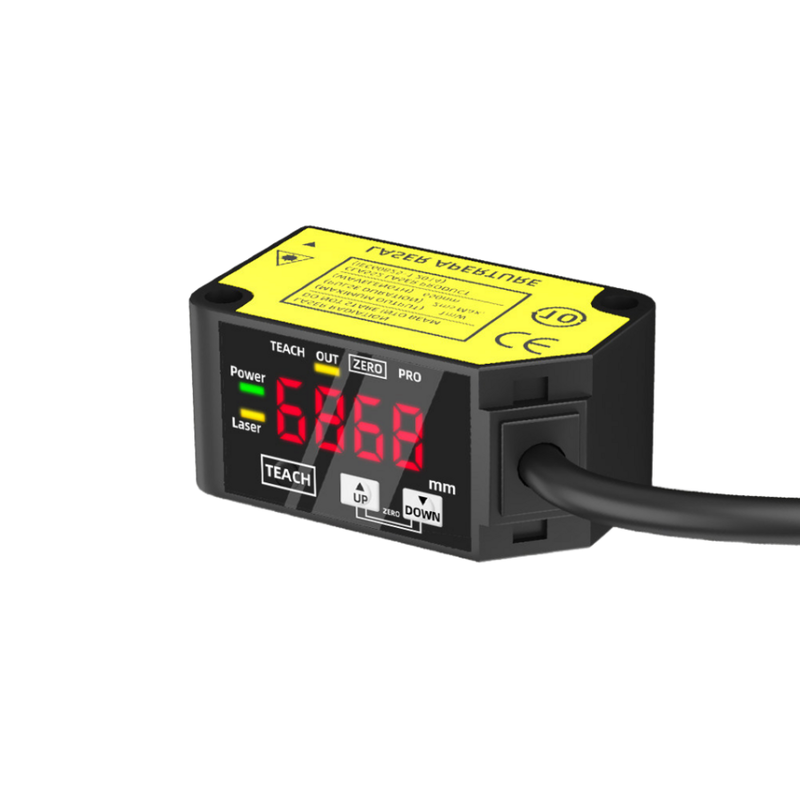

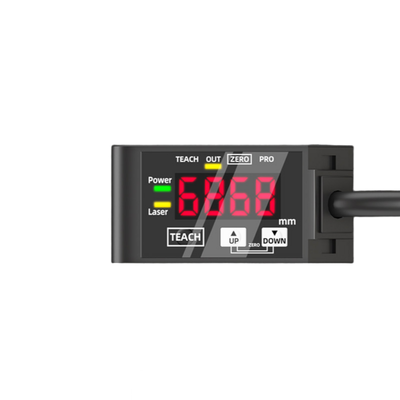

Uma característica chave desses sensores é o display digital de 7 segmentos que apresenta diretamente as distâncias medidas em milímetros. Isso permite que os operadores verifiquem facilmente as leituras e definam valores de limite no local, sem a necessidade de dispositivos de programação externos.
A série HG-C oferece cinco distâncias centrais de medição distintas: 30 mm, 50 mm, 100 mm, 200 mm e 400 mm. As faixas de medição correspondentes variam de ±5 mm a ±200 mm, com repetibilidade dependendo do modelo variando entre 10 µm e 800 µm. Para linearidade, os modelos de 30 mm, 50 mm e 100 mm mantêm ±0,1% da escala total, enquanto os sensores de longo alcance têm especificações de linearidade de ±0,2% ou ±0,3% da escala total.
Esses sensores fornecem opções de saída versáteis, incluindo tensão analógica (0–5 V), corrente analógica (4–20 mA) e saídas de controle de coletor aberto NPN ou PNP. Os usuários podem selecionar o modo de operação da saída de controle como Light-ON ou Dark-ON, dependendo dos requisitos da aplicação.
Construídos em um invólucro compacto com classificação IP67, os sensores da série HG-C são robustos contra fatores ambientais como poeira e entrada de água. Eles operam de forma confiável em temperaturas que variam de -10°C a +45°C e são projetados para suportar vibrações e choques encontrados em ambientes industriais. Alimentados por uma fonte de 12–24 V CC, esses sensores consomem uma corrente baixa de 40 mA ou menos a 24 V CC. Além disso, os tempos de resposta podem ser escolhidos entre 1,5 ms, 5 ms ou 10 ms para se adequar a diferentes velocidades de aplicação.
Dependendo do modelo específico, os sensores da série HG-C são certificados para atender aos padrões CE, UKCA, FDA e UL/c-UL, garantindo a conformidade com as regulamentações globais de segurança e qualidade.
Recursos:
O design óptico CMOS compacto apresenta um espelho embutido que reduz significativamente a profundidade do sensor sem comprometer a alta precisão típica dos sensores de deslocamento. Este design inovador garante medições precisas, mantendo um perfil fino.
As medições são exibidas convenientemente em milímetros em um display digital claro de 7 segmentos. Esta leitura direta simplifica o processo de configuração de limites e permite a fácil verificação no local das distâncias medidas.
O sensor suporta várias faixas de medição, com distâncias centrais disponíveis em 30, 50, 100, 200 e 400 mm. Essas opções permitem intervalos de medição que cobrem de ±5 mm a ±200 mm, atendendo a uma ampla variedade de aplicações.
Alta repetibilidade é garantida, com precisão variando de apenas 10 µm no modelo HG-C1030 a 800 µm no HG-C1400 ao medir distâncias entre 200 e 400 mm. Isso garante resultados consistentes e confiáveis em medições repetidas.
Para aquisição de dados externa e fins de escalonamento, são fornecidas saídas analógicas duplas. Estas incluem uma saída de tensão de 0–5 V e uma saída de corrente de 4–20 mA, oferecendo opções versáteis para integração com outros sistemas.
O tempo de resposta do sensor é selecionável entre 1,5 ms, 5 ms e 10 ms. Este recurso permite que os usuários equilibrem entre velocidade de medição e estabilidade do sinal de acordo com seus requisitos específicos.
A saída de controle está disponível em configurações NPN ou PNP, utilizando uma saída de transistor de coletor aberto. Ele suporta modos de operação Light-ON ou Dark-ON selecionáveis e é equipado com proteção contra curto-circuito para aumentar a confiabilidade.
O sensor é classificado como IP67, indicando que é completamente à prova de poeira e resistente à entrada de água. Esta proteção robusta o torna adequado para implantação em ambientes industriais hostis e exigentes.
Ele vem com certificações de amplo alcance, incluindo CE (em conformidade com EMC e RoHS), UKCA, conformidade com aviso de laser FDA, bem como reconhecimentos UL e c-UL, garantindo a adesão aos padrões internacionais.
Apesar de seus recursos avançados, o sensor mantém baixo consumo de energia, consumindo 40 mA ou menos a 24 V CC e 65 mA ou menos a 12 V CC, promovendo assim a eficiência energética.
Parâmetros Técnicos:
| Saída Analógica |
0–5 V Tensão / 4–20 mA Corrente |
| Saída de Controle |
Coletor Aberto NPN (Versões PNP Disponíveis), compatível com contator de motor, contator SIRIUS e contator de 3 polos |
| Tensão de Alimentação |
12–24 V CC ±10% |
| Faixa de Medição |
±5 mm, ±15 mm, ±35 mm, ±80 mm, ±200 mm |
| Repetibilidade |
10 µm, 30 µm, 70 µm, 200 µm, 800 µm |
| Tempo de Resposta |
1,5 / 5 / 10 ms Selecionável |
| Classe de Proteção |
IP67 |
| Distância Central de Medição |
30 mm, 50 mm, 100 mm, 200 mm, 400 mm |
Aplicações:
Detecção de Posição e Presença
Esta aplicação envolve a verificação da entrega e posicionamento preciso de peças em robôs de transferência e estações de montagem. Garantir o posicionamento correto é crucial para a automação eficiente e o fluxo de trabalho.
Verificação de Altura de Pilha e Quantidade
Este processo mede a altura de itens empilhados ou confirma o número de camadas em cenários de manuseio de materiais. A contagem precisa de camadas ajuda a manter o controle de estoque e a consistência da produção.
Inspeção de Espessura e Dimensão
Técnicas de medição em linha são usadas para inspecionar peças, chapas e vários componentes durante a fabricação. Essas inspeções garantem que os produtos atendam às tolerâncias dimensionais e aos padrões de qualidade especificados.
Monitoramento de Deslocamento
O monitoramento em tempo real do deslocamento fornece feedback essencial para a operação de estágios de posicionamento, prensas e equipamentos de conformação. Esse feedback ajuda a manter a precisão em todos os processos de fabricação.
Controle de Qualidade
O controle de qualidade é suportado por inspeções de passa/não passa que utilizam valores de limite derivados de medições de distância digital. Este método garante que os componentes cumpram os critérios predefinidos antes de prosseguir.
Orientação de Robô
Feedback de distância analógica é fornecido a sistemas robóticos para suportar tarefas de pegar e colocar e manuseio automatizado de materiais. Essa orientação aumenta a precisão e a eficiência das operações robóticas.
